Bitte Folgendes unbedingt beachten.
Da die Installation des LCD-Farbfernsehgerätes
spezielle Fertigkeiten erfordert, sollten Sie
sie von einem Handwerker ausführen lassen,
der auf solche Arbeiten spezialisiert ist. Der
Kunde sollte von einem Installationsversuch
des Fernsehgerätes Abstand nehmen.
Sharp übernimmt keine Haftung für Unfälle,
Sachschäden oder Verletzungen, die auf
unsachgemäße Installation zurückzuführen sind.

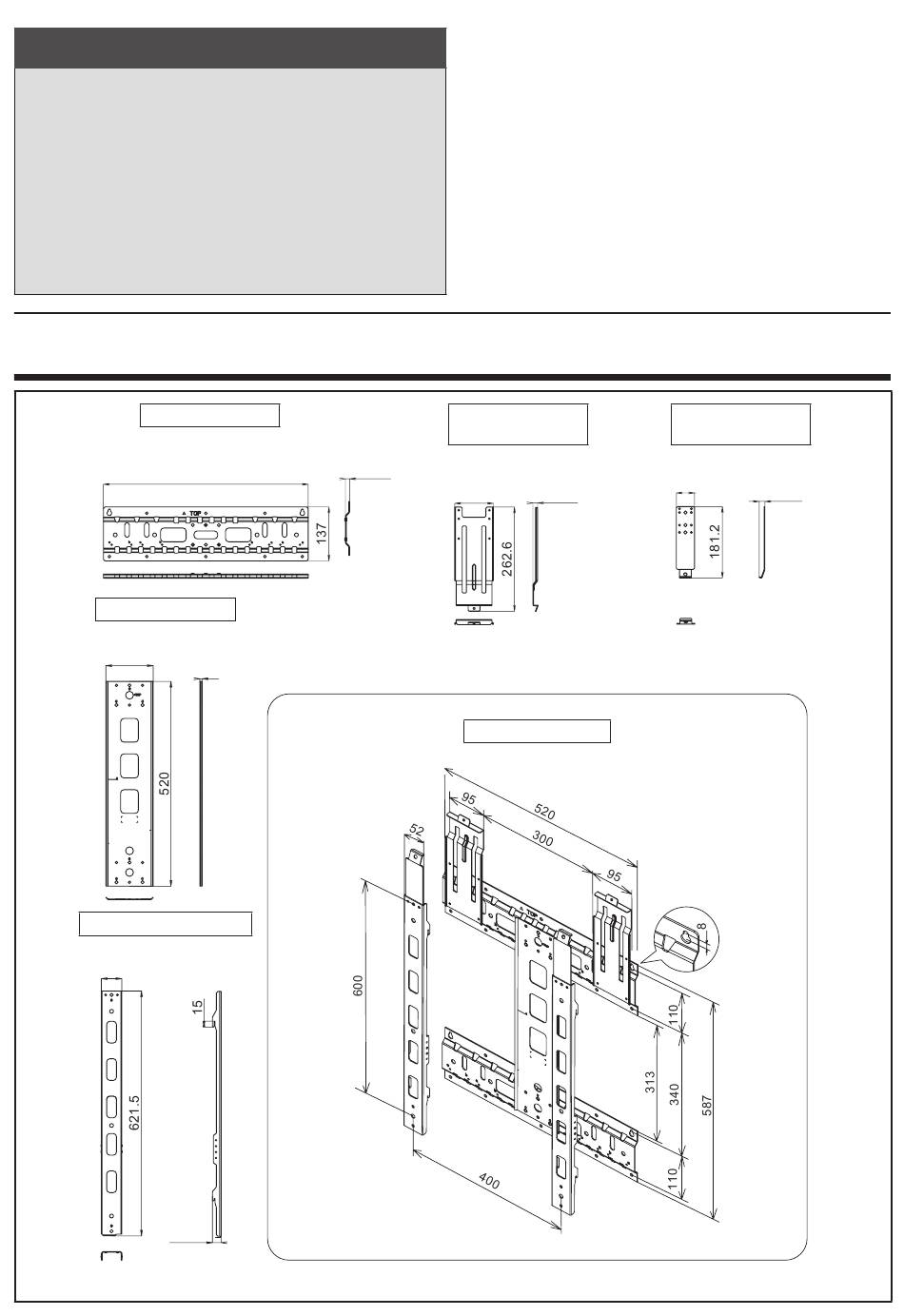

Maßzeichnungen
Basishalter A
(Plattendicke 2 mm)
Basishalter B
(Plattendicke 1,6 mm)
119.4
TV-Montagebeschläge
(Plattendicke 2 mm)
52
24.6
D-2
10.5
520
5.3

An den Handwerker

• Um die Sicherheit des Kunden zu gewährleisten,
muss bei der Installation darauf geachtet
werden, dass die Wand stabil genug ist, um das
Gewicht des LCD- Farbfernsehgerätes und des
Wandhalters zu tragen.
• Führen Sie die Arbeit mit zwei oder mehr
Personen aus.
• Die Befestigungsschrauben für die Basishalter
sind nicht im Lieferumfang enthalten. Wählen Sie
handelsübliche, für das Wandmaterial geeignete
Schrauben.
Montagebügel
(Wand)
(Plattendicke 1,6 mm)
98 12.5
Montagezeichnung
Montagebügel
(TV)
(Plattendicke 2 mm)
46
14.6
Einheit: mm
