Produktbeschreibung/Funktion

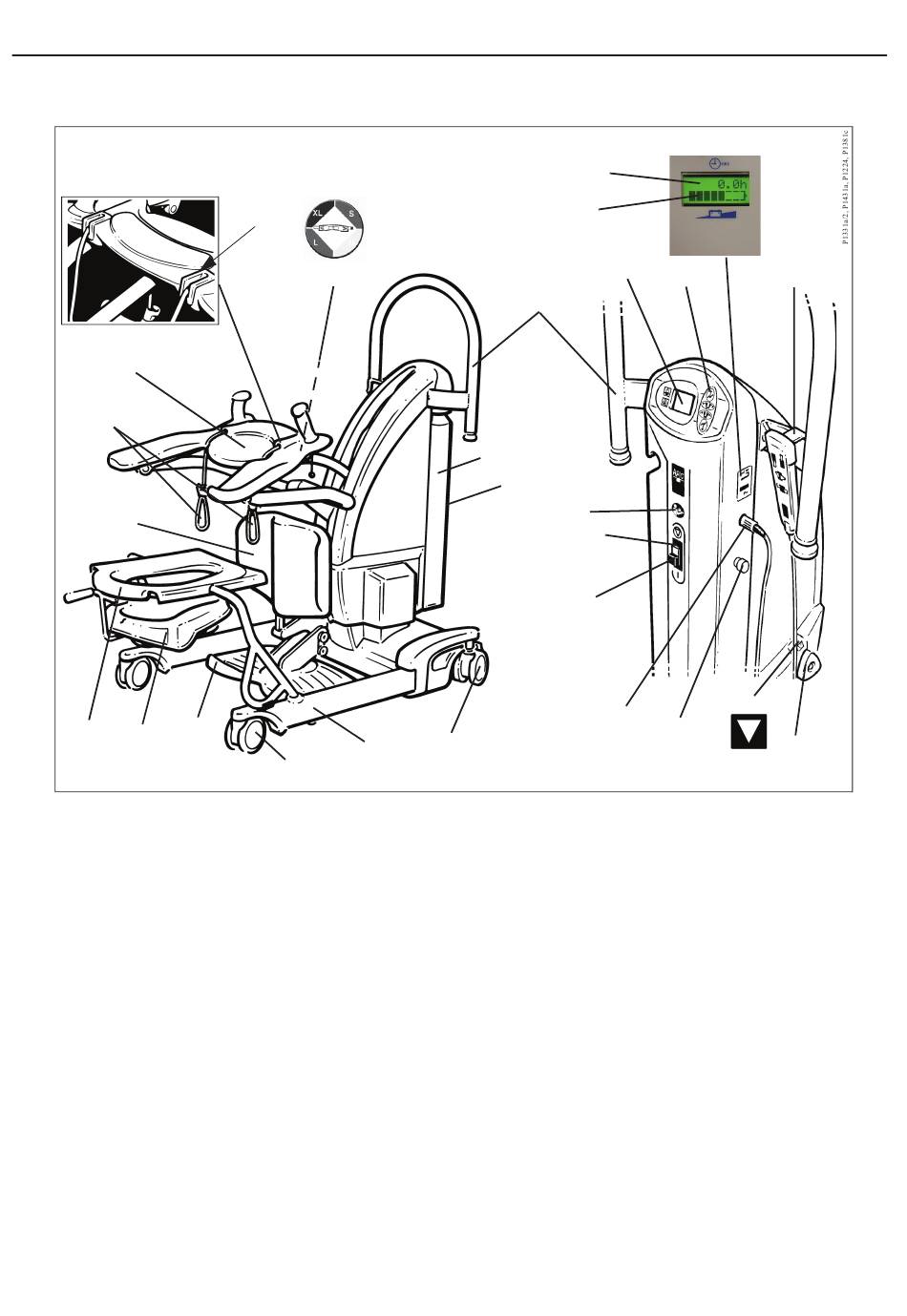

In dieser Anleitung behandelte Teile
11
10
9
8
7
1.
Manövriergriff
2.
Akkupack
3.
Bremsbare Lenkrollen (hinten)
4.
Fahrgestell
5.
Vordere Lenkrollen (nicht bremsbar)
6.
Fußstütze (abnehmbar)
7.
Steckbecken (Zubehör)
8.
Toilettensitz mit Steckbeckenhalterung
(Zubehör)
9.
Aktive Kniestütze (verstellbar)
10. Gurtaufnahmeschlaufen
11. Komforthalterung mit Armauflagen
und Haltegriffen
12. Detailansicht: Gurtschnüre und Gurtarretierung
13. Bedienungstastatur
14. Handsteuerung
15. Notablass
12
22
6
5
1
2
21
4
3
16. Notablass-Symbol
17. Handbedienungsanschluss
18. Akkuladezustandsanzeige
19. Einschalt- / Rückstellknopf (grün)
20. Ausschaltknopf (rot)
21. Schild „Achtung - Vor Gebrauch
Bedienungsanleitung lesen!"
22. Gurtgrößensymbol
23. Betriebsstunden-/Zyklusanzeige
24. LCD-Anzeige Personenwaage (falls installiert)
25. Schild „Achtung - Vor Gebrauch
Bedienungsanleitung lesen!"
26. Not-Aus-Schalter
6
23
18
24
13
25
20
19
16
17
26
14
15
Abb. 1
