8.4.3 Tasten 4 und 7: VCOM-Modus

Auswahl des VCOM-Modus:
Taste 4 : Auswahl des VCOM-Modus mit Reset der
Lookup-Tabelle
Taste 7 : (Nur für erfahrene Anwender) Auswahl des
VCOM-Modus ohne Reset der Lookup-Tabelle.
Mit Taste 4 werden alle Änderungen, die an
der Lookup-Tabelle der Tasten vorgenommen
wurden, gelöscht und die Standardkonfiguration
wiederhergestellt (jeder Taste wird eine Nummer
entsprechend ihrer logischen Standardadresse
zugewiesen).
(Nur für erfahrene Anwender) Mit Taste
die eventuellen Änderungen an der Lookup-Tabelle
beibehalten. Einige Tasten werden in diesem Fall
möglicherweise nicht mehr erkannt, da sie zuvor der
Emulation der Joystick-Tasten zugewiesen wurden.
Um die Änderungen wirksam werden zu lassen,
müssen Sie die Tastatur nach abgeschlossenem Setup
trennen und wieder anschließen.

8.4.4 Tasten 5 und 8: JOYHID-Modus

Auswahl des JOYHID-Modus.
Taste 5 : Auswahl des JOYHID-Modus mit Reset der
Lookup-Tabelle.
Taste 8 : (nur für erfahrene Anwender) Auswahl des
JOYHID-Modus ohne Reset der Lookup-Tabelle.
5
Mit Taste werden alle Änderungen, die an
der Lookup-Tabelle der Tasten vorgenommen
wurden, gelöscht und die Standardkonfiguration
wiederhergestellt.
(Nur für erfahrene Anwender) Mit Taste
8 werden die eventuellen Änderungen an der
Lookup-Tabelle beibehalten.
Um die Änderungen wirksam werden zu lassen,
müssen Sie die Tastatur nach abgeschlossenem Setup
trennen und wieder anschließen.

8.4.5 Taste 9: Reset der Konfiguration

Die Konfiguration der Tastatur wird im VCOM-
Modus gesetzt. Alle eventuellen Änderungen an der
Konfiguration (z.B. an der Lookup-Tabelle der Tasten)
gehen in diesem Fall verloren.
12
8.5 Gebrauch im Modus Joystick
HID
Im JOYHID-Modus wird die Tastatur als Standard-
Joystick mit 4 Achsen und 40 Tasten erkannt (38
physikalische und 2 simulierte Tasten (Jog Dial)).
Entsprechend den USB-Spezifikationen (siehe
USB HID Usage Tables, ver1.12, Abschnitt 4.2 Axis
Usages) werden die Achsen standardmäßig wie folgt
zugewiesen:
Pan: X-Achse
Tilt: Y-Achse
Zoom (Drehung): Z-Achse
7 werden
Shuttle Ring (Drehung): Rx-Achse
Jog Dial (Drehung): Bei jedem Schritt wird
das Drücken der Taste 33 (Rotation gegen den
Uhrzeigersinn) oder der Taste 34 (Drehung gegen den
Uhrzeigersinn) simuliert.
Nach Drücken einer Taste leuchtet die zugehörige
LED.
25
27
29
31

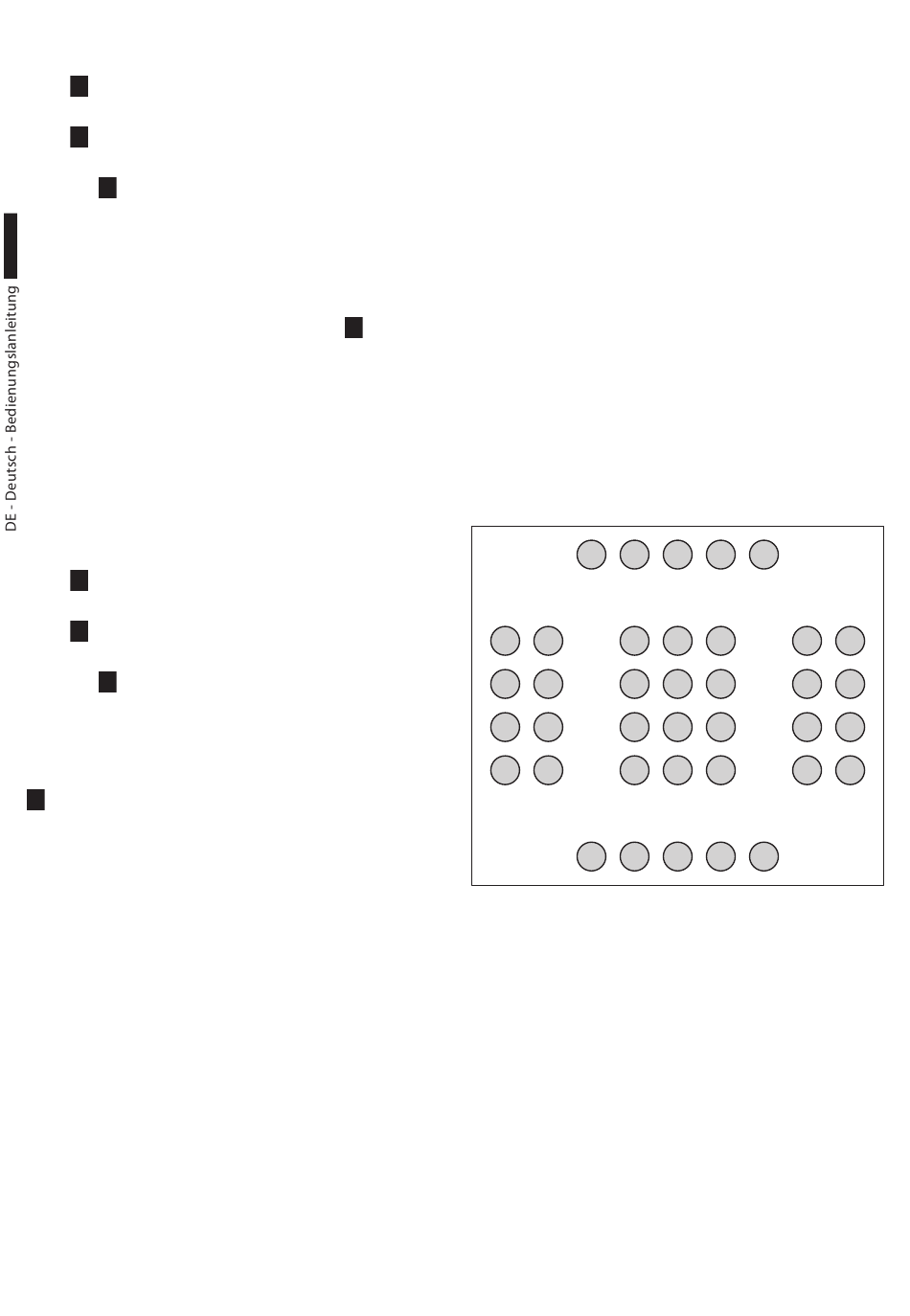

Fig. 06
Die Funktionen der Tasten am Steuerknüppel sind
von der Anwendung vorgegeben. Ziehen Sie das
jeweilige Installationshandbuch zurate.
35 36 37
26 01 02
28 04 05
30 07 08
32 10 11
21 22 23
38 39
03 13 14
06 15 16
09 17 18
12 19 20
24 40
