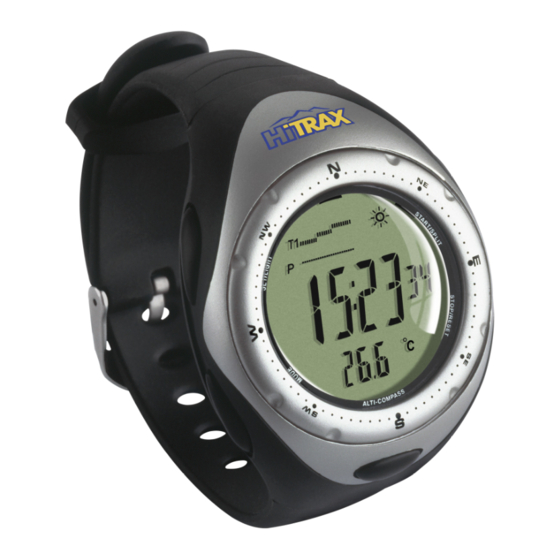

TFA HiTRAX Bedienungsanleitung

Höhenmesser/kompass
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
GUIDE
Cat. No. 42.7003
Instruction Manual
INTRODUCTION
This device is a digital product that provides altimeter, barometer, compass, altimeter data, dual time,
chronograph, chronograph data and alarm functions.
Features:
Altimeter
- 1 meter (or foot) resolution and with working range from -700 meters (-2296 feet) to 9000 meters (29520 feet).
- Graphical expression of changes provided.
- Unit in meters or feet selectable.
- 20 memories with date, time and altitude reading.
Barometer
- 1 hPa resolution and with working range from 300 hpa to 1100 hpa.
- Graphical expression of changes provided.
- Both sea level pressure and absolute pressure can be shown.
- Weather forecast.
- Temperature displayed in °F or °C selectable.
Compass
- Electronic compass providing 16 cardinal indications together with bearing in degrees.
- Declination correction provided.
Time
- 2 time modes selectable.
- Presents day of the week, day, hours, minutes and seconds (year and month can also be set).
- 12/24-hour formats selectable.
- Auto-calendar from 2000 to 2049.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TFA HiTRAX

Inhaltszusammenfassung für TFA HiTRAX

  • Seite 47 GUIDE Kat. Nr. 42.7003 BEDIENUNGSANLEITUNG Höhenmesser/Kompass EINLEITUNG Dieses digitale Gerät bietet die Funktionen Höhenmesser, Barometer, Kompass, Höhenmesserdaten, Dua lzeit, Stoppuhr und Alarm. Funktionsmerkmale: Höhenmesser - Auflösung 1 Meter (oder Fuß), mit einem Arbeitsbereich von -700 Meter (-2296 Fuß) bis 9000 Meter (29520 Fuß).
  • Seite 48 - Anzeige von Wochentag, Tagesdatum, Stunden, Minuten und Sekund en (Einstellung von Jahr- und Monatsanzeige ebenfalls möglich). - Anzeige im 12- oder 24-Stundenformat wählbar. - Automatischer Kalender von 2000 bis 2049. Stoppuhr - Auflösung 1/100-Sekunden mit einem Arbeitsbereich bis 24 Stunden. - 100 Speicherplätze für Rundenzeit/Zwischenzeit für maximal 30 Läufe.
  • Seite 49 GRUNDFUNKTIONEN DER TASTEN A: - UMSCHALTEN ZWISCHEN VERSCHIEDENEN ANZEIGEN - PEILUNG VORNEHMEN - HÖHENDATEN SPEICHERN (DRÜCKEN UND FESTHALTEN) - HÖHENDATEN AUSWÄHLEN, VORWÄRTS - START/RUNDENZEIT STOPPUHR - DATEN WÄHREND EINES LAUFS ABRUFEN - ALARMFUNKTION EIN- UND AUSSCHALTEN - VORWÄRTSEINSTELLUNG (EINSTELLUNG ODER KALIBRIERUNG) B: - UMSCHALTEN ZWISCHEN NORMALZEIT UND DUALZEIT (DRÜCKEN UND FESTHALTEN) - UMSCHALTEN ZWISCHEN VERSCHIEDENEN TEMPERATUREINHEITEN (DRÜCKEN UND FESTHALTEN)
  • Seite 50 MODUSWECHSEL Es kann zwischen 9 verschiedenen Modi gewechselt werden: Normalzeit, Dualzeit, Kompass, Barometer, Höhenmesser, Höhenmesserdaten, Stoppuhr, Stoppuhrdaten und Alarm. Drücken Sie C, um zwischen den einzelnen Modi zu wechseln, halten Sie B gedrückt, um zwischen Normalzeitmodus und Dualzeitmodus umzuschalten, wie in der folgenden Abbildung: B gedrückt halten NORMALZEIT DUALZEIT...
  • Seite 51 ZEITMODUS Anzeige für 12 h Zeit AM B gedrückt halten Drücken Sie C, um den Zeitmodus aufzurufen. * Es wird zunächst die Modus-Eingabeaufforderung “TIME” angezeigt. - In den beiden Zeitmodi Normalzeit (T1) und Dualzeit (T2) erfolgt die Aufwärtszählung getrennt mit derselben Sekundenzahl.
  • Seite 52 Zeit einstellen 1. Halten Sie die Taste D gedrückt, bis die Stundenziffern auf dem Display zu blinken beginnen; Sie können nun die Einstellung verändern. 2. Verwenden Sie hierzu die Taste A (+) bzw. B (-). Wenn Sie eine der Tasten gedrückt halten, läuft die Ziffernanzeige schneller durch.
  • Seite 53 Wichtiger Hinweis 1. Der Kompass muss vor der ersten Verwendung kalibriert werden. 2. Während der Verwendung muss der Kompass waagerecht gehalten werden. 3. Die Kompasswerte können sehr leicht durch magnetische Störquellen beeinflusst werden. Es empfiehlt sich daher, den Kompass immer im Freien einzusetzen. Kompass kalibrieren 1.
  • Seite 54 Peilungen vornehmen 1. Drücken Sie A; der Kompass nimmt Peilungen vor, die für etwa 10 Sekunden angezeigt werden. * Wenn keine Peilung vorgenommen wird, erscheint “ ----” auf dem Display. 2. Halten Sie A gedrückt; der Kompass nimmt Peilungen vor, die kontinuierlich und für weitere 10 Sekunden nach Loslassen von A angezeigt werden.
  • Seite 55 Meereshöhen-Druckkurve ( entspricht dem relativen Luftdruck ) ablesen Die Kurve gibt die relativen Veränderungen des Meereshöhendrucks in der Vergangenheit an, wobei der aktuelle Druck auf der rechten Seite dargestellt ist. Jeder horizontale Punkt steht für e ine Stunde, während jeder vertikale Punkt den relativen Druckwert während dieser Zeit angibt.
  • Seite 56 HÖHENMESSERMODUS Drücken Sie C, um den Höhenmessermodus aufzurufen. * Es wird zunächst die Modus-Eingabeaufforderung “ALTI” angezeigt. - Das Symbol für den Höhenmessermodus wird angezeigt. - Der Höhenmesser hat eine Auflösung von 1 Meter (oder Fuß) und einen Arbeitsbereich von -700 Meter (-2296 Fuß) bis 9000 Meter (29520 Fuß).

  • Seite 57: Höhenmesser-Datenmodus

    HÖHENMESSER-DATENMODUS 3 Sekunden oder E Drücken Sie C, um den Höhenmesser-Datenmodus aufzurufen. * Es wird zunächst die Modus-Eingabeaufforderung “ALTI DATA” angezeigt. - Es können nun Datennummer, Zeit, Datum und Höhe abgerufen werden. * Die Höhendaten werden auf 2 verschiedenen Displays angezeigt. Abrufen der Höhendaten 1.
  • Seite 58 - Es können die abgelaufene Zeit, die Runden-/Zwischenzeiten und zwei (oder mehr) Laufzeiten gemessen werden. * Wenn die Runden-/Zwischenzeit gemessen wird, wird das Display für etwa 6 Sekunden angehalten und zeigt Rundenzeit, Zwischenzeit und Rundennummer an; anschließend zeigt das Display automatisch die aktuellen Laufzeiten an.
  • Seite 59 * Kehrt nach 3 Sekunden oder beim Drücken einer beliebigen Taste automatisch zur Stoppuhrenanzeige zurück. 3 Sekunden oder Drücken einer beliebigen Taste STOPPUHREN-DATENMODUS 2 Sekunden Drücken Sie C, um den Stoppuhrenmodus aufzurufen. * Es wird zunächst die Modus-Eingabeaufforderung “CHRO DATA” angezeigt. - Laufnummer, Datum, Runden-/Zwischenzeit jeder Runde, beste Rundenzeit und durchschnittliche Rundenzeit können abgerufen werden.
  • Seite 60 Einzelnen Lauf löschen 1. Drücken Sie B, um den zu löschenden Lauf auszuwählen. 2. Halten Sie D gedrückt, bis "CLEAR HOLD ALL" auf dem Display angezeigt wird; lassen Sie nun die Taste D los; der ausgewählte Lauf wird nun gelöscht. Alle Läufe löschen Halten Sie D gedrückt, bis "----"...

  • Seite 61: Uhr Auf Null Zurücksetzen (Reset)

    * Wenn TIME 1 (Zeit 1) oder TIME 2 (Zeit 2) blinkt, A oder B drücken, um den Alarm zwischen einer Bezugnahme auf Normalzeit (TIME 1) und Dualzeit (TIME 2) umzuschalten. * Wenn ON (EIN) oder OFF (AUS) blinkt, A oder B drücken, um das melodische Tonsignal ein - bzw. auszuschalten (ON bzw.
