SPACEMAKER YS47ANCL Aufbauanleitung Seite 15

Schritt 4
AK15-GE
WICHTIGER HINWEIS
Von diesem Punkt an brauchen
Sie zahlreiche Stunden und mehr
als eine Person zur Montage.
Fahren Sie an dieser Stelle mit
der Montage nicht fort, wenn nicht
genügend Zeit vorhanden ist,
um das Gerätehaus an diesem
Tag komplett aufzubauen. Ein
teilweise montiertes Gerätehaus
kann bereits durch leichten Wind
beschädigt werden.

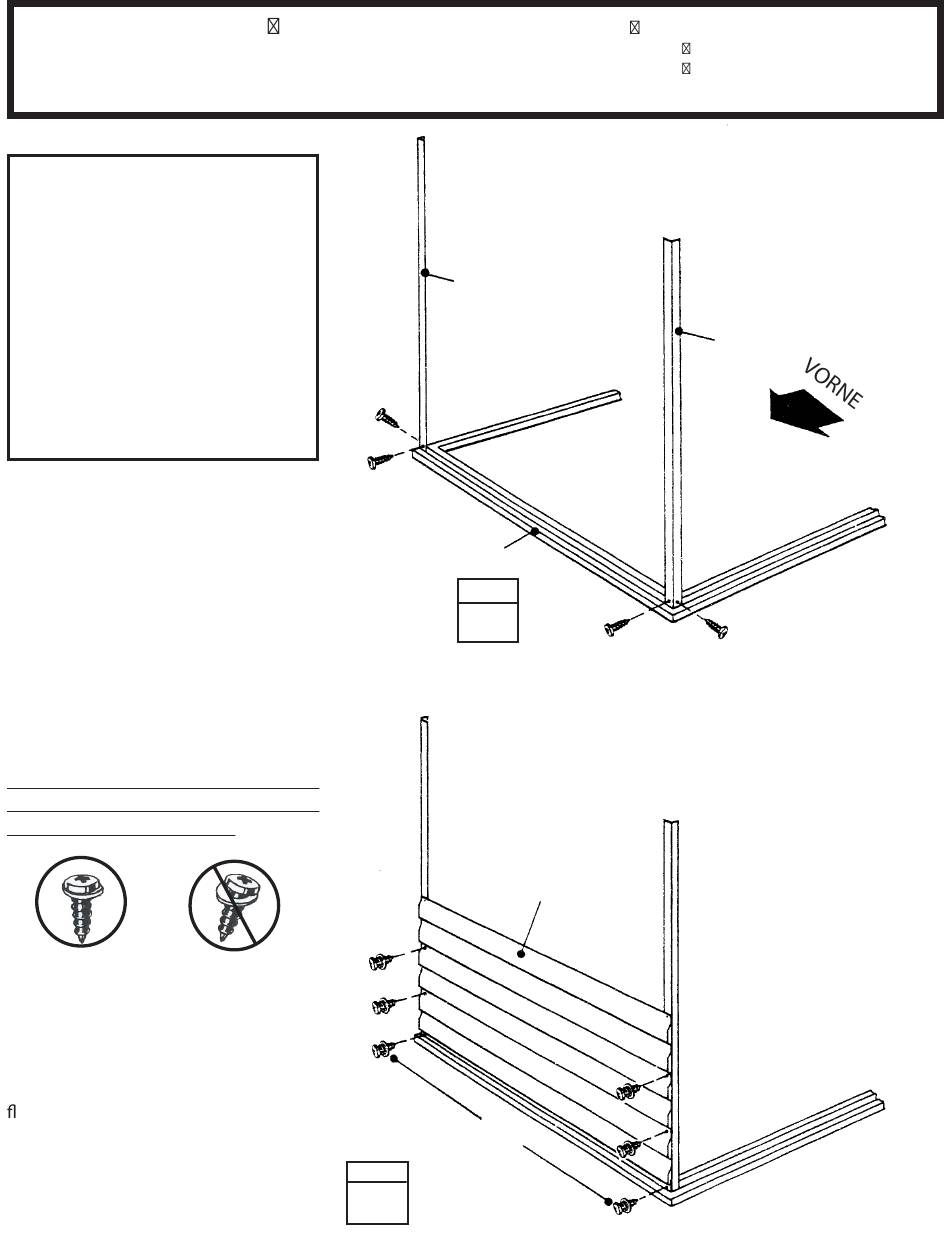

1
Zwei Eckpfosten mit vier
Schrauben an den hinteren Ecken
des montier ten Bodenrahmens
befestigen.
2
Das hintere Paneel mit vier
Schrauben vom hinteren Rahmen
ausgehend zwischen den Eckpfosten
plazieren und mit sechs Schrauben
befestigen.
Wenn auf der Abbildung gezeigt.
im me r U- S che ib en unter den
Schraubköpfen verwenden!
RICHTIG
Jedes Wandpaneel weist eine untere
Kante und eine flache Kante auf,
wobei die untere Kante die flache
Kante überlappt. Die flache Kante
immer nach oben positionieren. Die
ache Kante noch nicht befestigen.
Hierzu benötigen Sie folgende Teile
Montage der Eckpfosten/
hinteres Wandpaneel
FALSCH
Abnehmen und wieder
SCHRITT
2
9793
hinterer Türrahmen
SCHRITT
1
8075
befestigen
15
9793 Eckpfosten (2)
8075 hinteres Wandpaneel (1)
9793
