FDUL221
de

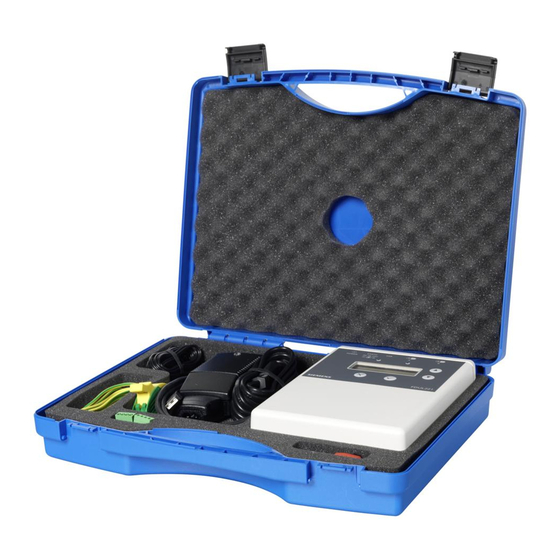

Linientestgerät – Bedienungsanleitung für Elektro-Installateure
1. Bestimmungsgemäße Verwendung
Das Linientestgerät FDUL221 dient der Diagnose einer adressierten Melderlinie im FDnet/C-NET. Während der Diagnose darf
die Melderlinie nicht mit der Zentrale verbunden sein.
Dieses Dokument enthält alle Informationen zum Linientestgerät FDUL221 in der Betriebsart 'EL'. Die Betriebsart 'EL' ist zur
Benutzung für Elektro-Installateure vorgesehen. Der Elektro-Installateur hat eine Fachausbildung im Bereich
Gebäudeinstallationstechnik oder Elektroinstallationen.

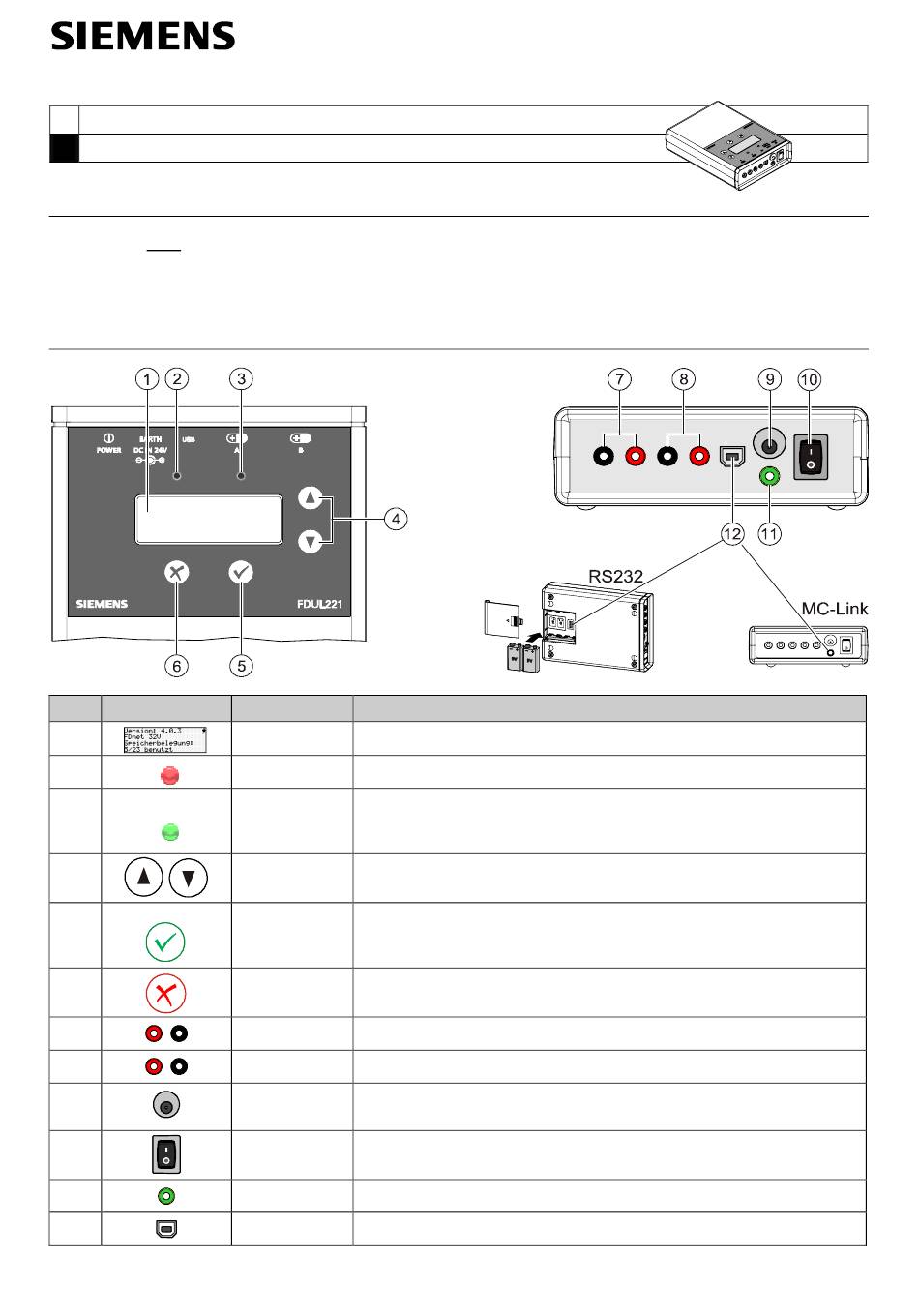

2. Bedien- und Anschlusselemente
Pos.
Symbol/Element
1
2
3
4
5
6
7
8
9
10
11
12
A6V10395483_c_de_--
2018-08-17
Beschreibung
Funktion
· Hintergrundbeleuchtung und Kontrast einstellbar
Display
· Scrollbare Klartext- und Symbolanzeige
· Blinkt langsam bei Fehler während des Aufstartens
LED rot
· Blinkt schnell bei PC-Verbindung
· Blinkt schwach bei Normalbetrieb
· Blinkt hell während des Einlesens der Linientopologie oder bei PC-
LED grün
Verbindung
· Leuchtet während des Scrollens
· Scrollen (Auf/Ab) zwischen den Menüs und innerhalb der Menüs
Tasten
· Scrollen (Rechts/Links) innerhalb einer Funktion, z. B. in Geräteinfo oder
Auf/Ab
in LCD-Einstellungen
· Bestätigen einer Auswahl, z. B. Einstieg in ein Menü oder eine Funktion
· Starten einer Prozedur, z. B. Auslösen von Tests
Taste OK
· Aktivieren einer Funktion, z. B. Schalten der Relais, der Töne und der
Alarmindikatoren
· Verlassen einer Funktion, eines Menüs
· Abbruch einer Prozedur
Taste Exit
· Starten des Menübaums 'Konfiguration' (zusammen mit Schalter Ein/Aus)
B (+) rot
Anschluss für Linienende bei Loop
B (-) schwarz
A (+) rot
Anschluss für Linienanfang bei Loop/Stich und bei einzelnem Liniengerät
A (-) schwarz
Buchse
Externe Stromversorgung über das mitgelieferte Netzteil FDUL221-B
Schalter
I = Ein
'Ein/Aus'
O = Aus
Buchse
Anschluss der Erdleitung oder Abschirmung
'Gelb-grün'
USB-Anschluss
Anschluss zum PC (Bei älteren Linientestgeräten FDUL221 auch
Typ B
Schnittstelle RS232 oder MC-Link)
Building Technologies
Control Products and Systems
Werbung
Verwandte Anleitungen für Siemens FDUL221
Inhaltszusammenfassung für Siemens FDUL221
- Seite 1 Das Linientestgerät FDUL221 dient der Diagnose einer adressierten Melderlinie im FDnet/C-NET. Während der Diagnose darf die Melderlinie nicht mit der Zentrale verbunden sein. Dieses Dokument enthält alle Informationen zum Linientestgerät FDUL221 in der Betriebsart 'EL'. Die Betriebsart 'EL' ist zur Benutzung für Elektro-Installateure vorgesehen. Der Elektro-Installateur hat eine Fachausbildung im Bereich Gebäudeinstallationstechnik oder Elektroinstallationen.
- Seite 2 Störung/Fehler an einem Liniengerät Erdschluss 4. Stromversorgung Lithium Die Stromversorgung erfolgt wahlweise über das mitgelieferte Netzteil FDUL221-B oder zwei Batterien (Typ: Mangandioxid Typ U9VL Li/MnO 9 V, 1 Ah). 5. Anschluss der Melderlinie an das Linientestgerät Die Brandmeldezentrale und das Linientestgerät dürfen Anschluss mit Klemmenleiste am Peripherieboard nicht gleichzeitig mit der Melderlinie verbunden sein.
- Seite 3 Bedienungsanleitung für Elektro-Installateure 6. Beschreibung der Linientopologie Die Liniengeräte werden in der Reihenfolge des Loops/Stichs angezeigt. An der Verzweigung zum Substich werden die Liniengeräte in der Reihenfolge des Substichs angezeigt. Das Display zeigt die Nummer des Liniengeräts in Klammer an. Z.
- Seite 4 Sie das Linientestgerät aus und wie im Kapitel 8 beschrieben wieder ein. Topologie Konfiguration Version ... Linientester Konfig FDnet ..Speicherbelegung:. Betriebsart 'EL' FDUL221-EL ..LCD Einstellungen ....Auch Substich auf Loop einlesen Kontrast Loop A->B Einlesen Licht modus...
-
Seite 5: Störungstabelle
Menü 'Lokalisierte Geräte' blinken alle erkannten Liniengeräte. 12. Störungstabelle Nachfolgend finden Sie eine Übersicht über die vom Linientestgerät FDUL221 angezeigten Fehler und mögliche Ursachen für den Fehler sowie Maßnahmen zur Fehlerbeseitigung. = Liniengerät = Position des Liniengeräts wird nicht erkannt = Liniengerät wird im Display angezeigt, der interne und... - Seite 6 Bedienungsanleitung für Elektro-Installateure Fehler Mögliche Ursache Maßnahmen zur Fehlerbeseitigung Unterbruch in der -Leitung. Die genaue Position des Überprüfen Sie das Kabel. Suchen Sie die fehlerhafte Stelle durch Auftrennen der Melderlinie Unterbruchs kann vom Linientestgerät nicht lokalisiert werden. und erneutes Prüfen der Kabelverbindung. Unterbrechen Sie die Rückleitung und starten Sie die Melderlinie neu auf.
- Seite 7 Bedienungsanleitung für Elektro-Installateure Fehler Mögliche Ursache Maßnahmen zur Fehlerbeseitigung Ein Substich ist an dieser Stelle nicht erlaubt. Eine Verzweigung ist nicht erlaubt. Ändern Sie die Verdrahtung. Beachten Sie: Bei dieser Fehlernummer werden mehrere Stellen Sie sicher, dass keine Topologie 'Substich Liniengeräte als fehlerhaft gekennzeichnet.
- Seite 8 Dioden (z. B. externe Alarmindikatoren) beeinflusst. Berücksichtigen Sie dies bei der Analyse der Messung. Weitere Informationen zum Linientestgerät FDUL221 finden Sie im Technischen Handbuch 008250. Die Software 'PC Linientester Tool FXS2017' bietet optimale Anzeige- und Bedienmöglichkeiten zum Linientestgerät FDUL221.
