Inbetriebnahme

Handauflagen

Montage der Handauflagen
Demontage der Handauflagen

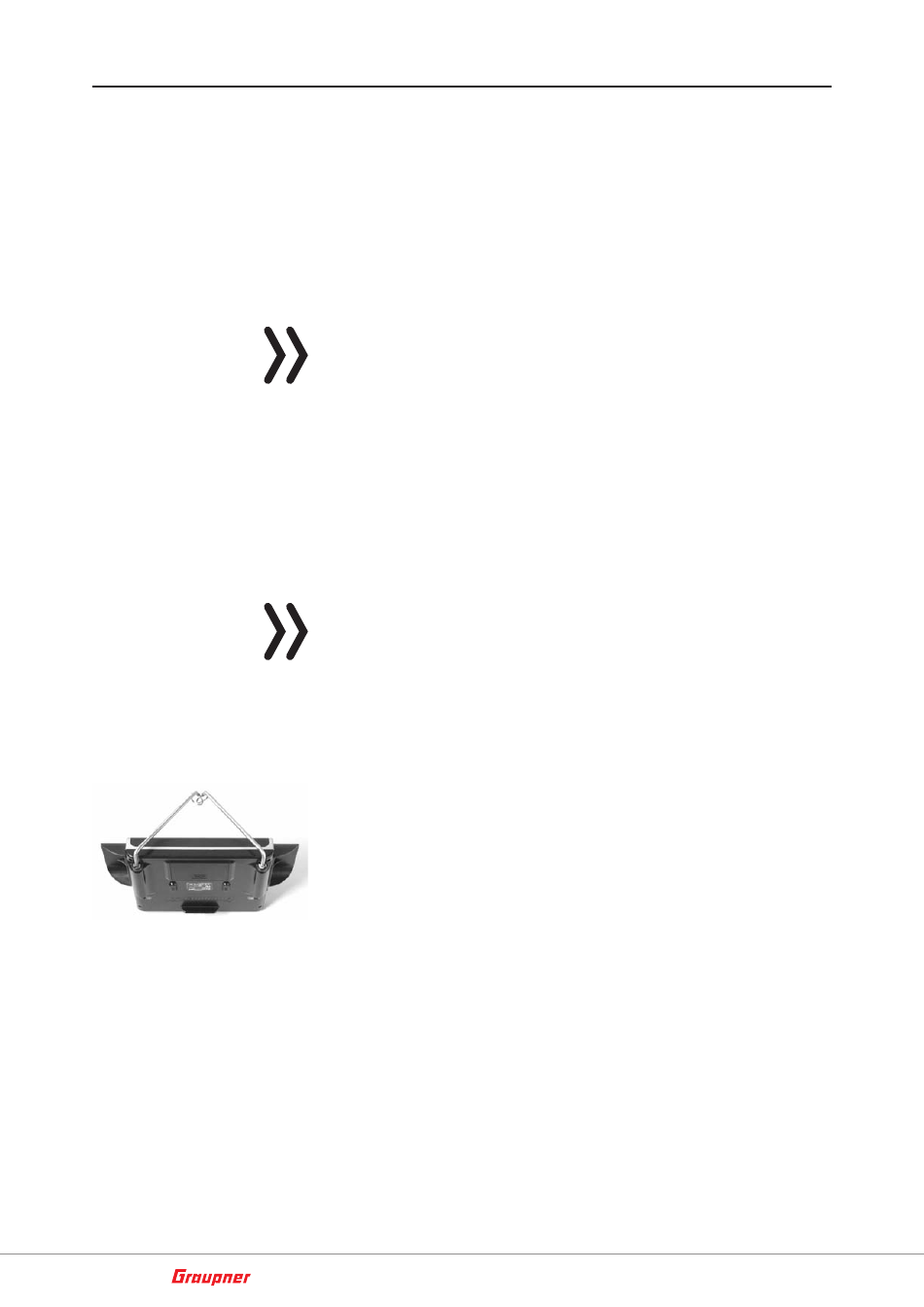

Haltebügel für den Senderriemen
20 / 40
Die Handauflagen werden seitlich an Ihrem Sender montiert. Halten
Sie eine Handauflage passgenau über die sechs Löcher und befesti-
gen Sie sie durch die 6 Befestigungsschrauben. Analog verfahren Sie
mit der anderen Handauflage.
Achtung
Schrauben Sie die Befestigungsschrauben nur an das Senderge-
häuse, wenn die Handauflage aufliegt. Der Platz im Inneren des
Senders reicht sonst nicht aus und Sie beschädigen die Platine!
Die Handauflagen werden durch das Lösen der Befestigungsschrau-
ben demontiert.
Nach dem Entfernen aller Schrauben, kleben Sie die mitgelieferten
Gummileisten über die Löcher. So schützen Sie das Innere des Sen-
ders.
Achtung
Schrauben Sie niemals die Befestigungsschrauben nach der Demon-
tage der Handauflagen wieder in die Löcher! Der Platz im Inneren
des Senders reicht nicht aus und Sie beschädigen die Platine!
Haltebügel montieren
Stecken Sie den mitgelieferten Haltebügel in die senderseitige Bügel-
halterung.
Drücken Sie den Bügel gegen die Feder (ca. 1 cm in Richtung Sender).
Parallel klappen Sie den Bügel nach außen, um den Bügel zu verrie-
geln.
Gehen Sie analog mit dem zweiten Bügel vor.
Haltebügel demontieren
Entriegeln Sie einen Bügel, indem Sie ihn leicht nach innen drücken
und dann in Richtung Sendermitte klappen.
Sobald der Haltestift wieder frei ist, können Sie den Haltebügel aus
seiner Führung ziehen.
Gehen Sie analog mit dem zweiten Bügel vor.
