RS Pro RSHS1000 Serie Schnellstart Seite 12

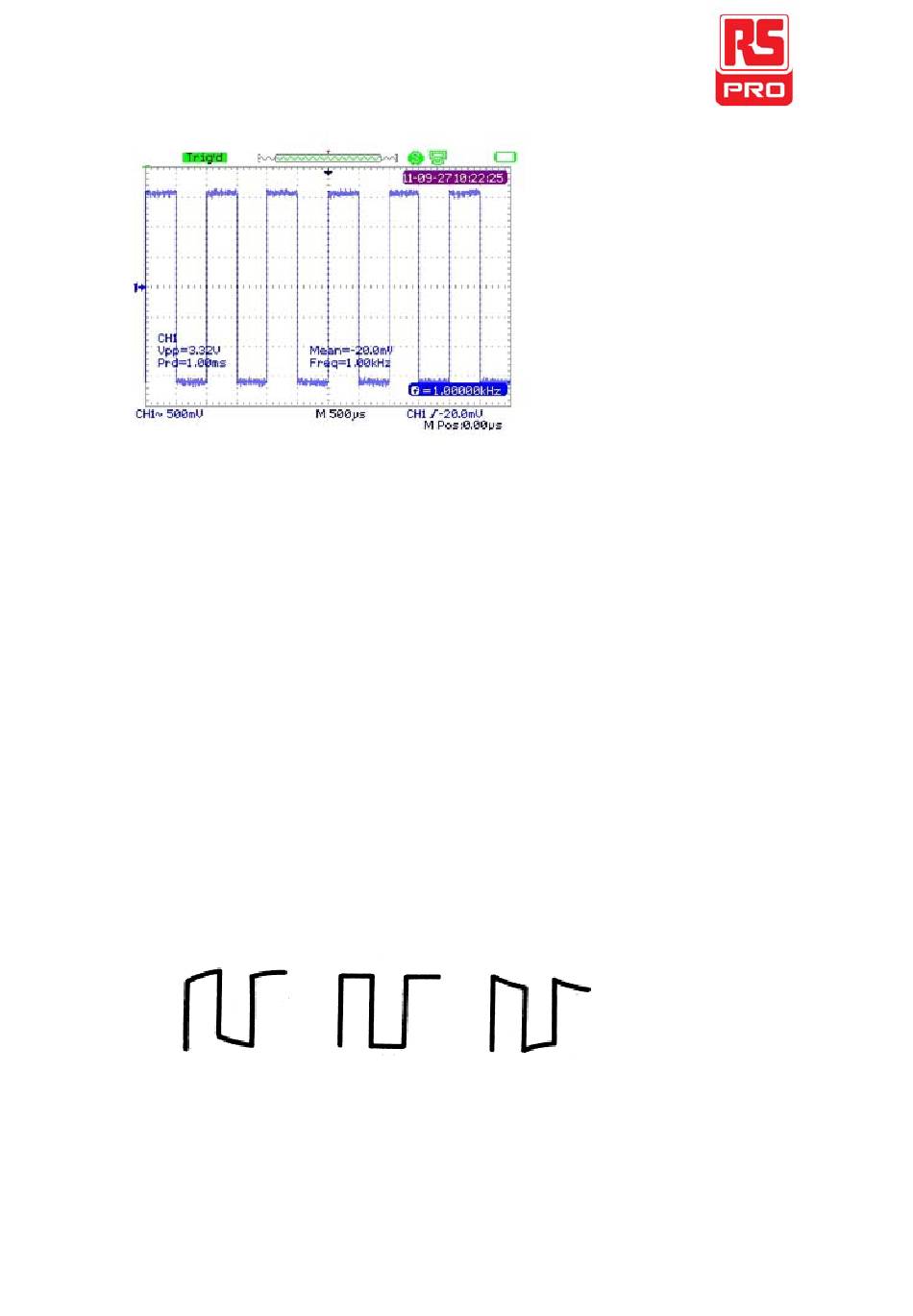

6. Testen Sie den Kanal 2 auf dieselbe Weise. Wenn die angezeigten Wellenformennicht den oben
abgebildeten entsprechen, bitte die "Sondenkompensation" durchführen.
Sondenkompensation
Es ist notwendig, die Sonde vor der ersten Verwendung richtig zu kompensieren.
eine nicht oder unzureichend kompensierte Sonde kann zuungenauen Messungen führen. Die
folgenden Schritte befassen sich mit der Sondenkompensation:
1. Führen Sie die Schritte 1, 2, 3 und 4 der "Funktionskontrolle" aus.
2. Überprüfen Sie die angezeigten Wellenformen und vergleichen Sie sie mit deruntenstehenden
Abbildung.
unterkompensiert korrekt kompensiert überkompensiert
3. Verwenden Sie einen nichtmetallischen Schraubendreher, um das
Niederfrequenzkompensations-Einstellloch auf der Sonde einzustellen, bis sich die Wellenformen wie
in der Abbildung "korrekt kompensiert" anpasst.
