Bedienungsanleitung
RS-133
Dokumentation zum multifunktionalen Kalibrator
und Arbiträr-Funktionsgenerator
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RS Pro RS-133

Inhaltszusammenfassung für RS Pro RS-133

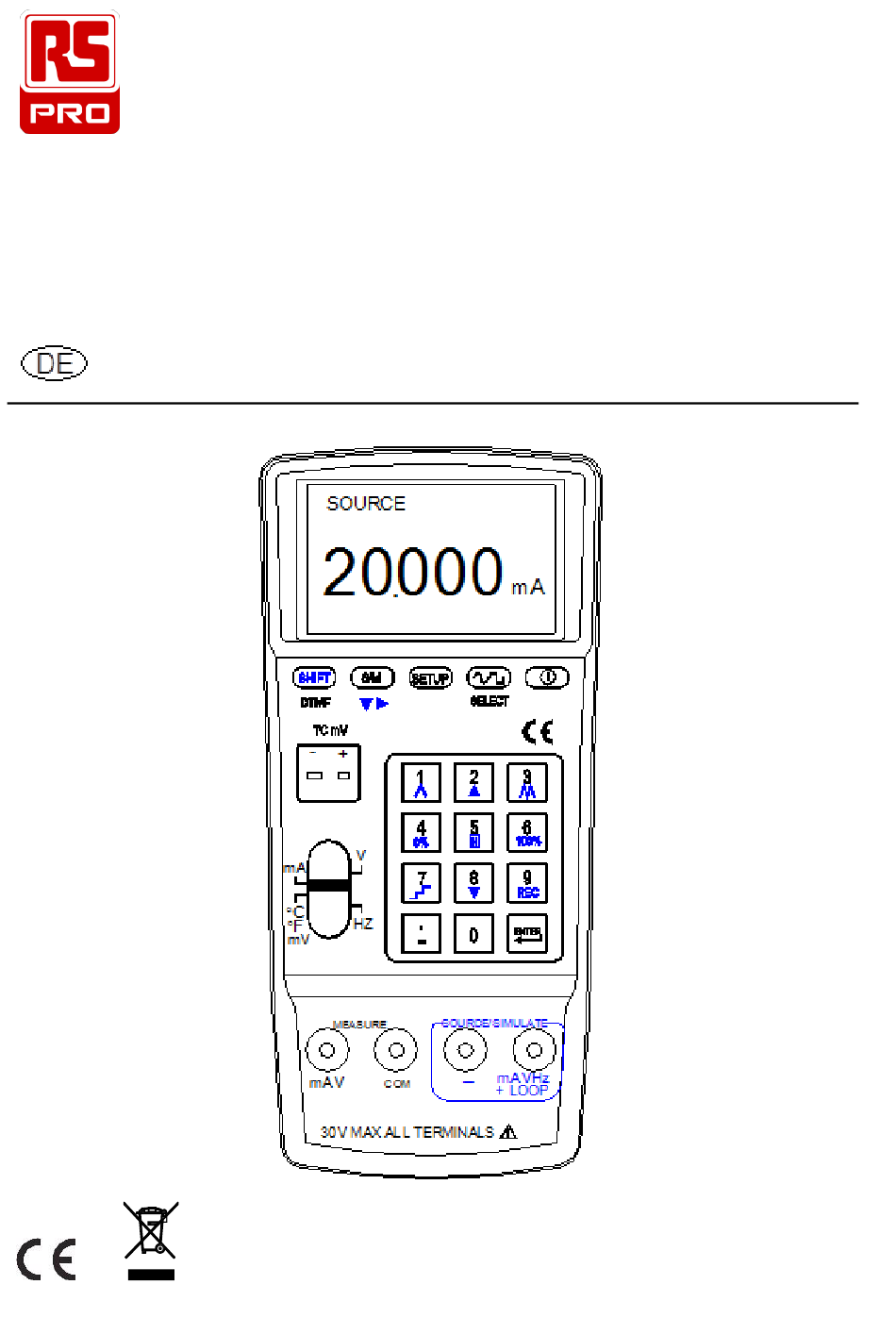

  • Seite 1 Bedienungsanleitung RS-133 Dokumentation zum multifunktionalen Kalibrator und Arbiträr-Funktionsgenerator...

  • Seite 2: Sicherheitssymbole

    Dokumentation zum multifunktionalen Kalibrator / DE Dieses Gerät besteht die folgenden Tests: EN 61326-1 : 2013 EN 61000-3-2 : 2014 EN 61000-3-3 : 2013 Sicherheitssymbole Bitte lesen Sie die Erklärung zur Vermeidung von Personen- und Sach- und Geräteschäden sorgfältig. Erde Gleichspannung Ü...
  • Seite 3 Dokumentation zum multifunktionalen Kalibrator / DE Entsorgen Sie dieses Gerät nicht mit dem unsortierten Hausmüll. Wenden Sie sich zur Entsorgung an einen qualifizierten Recyclingbetrieb. Bitte entfernen Sie vor Wartung, Reinigung, Akkuwechsel usw. alle Messleitungen. Schließ en Sie das Netzteil bei einer Umgebungstemperatur von mehr als 45 °C/113°F nicht an.

  • Seite 4: Inhaltsverzeichnis

    Dokumentation zum multifunktionalen Kalibrator / DE Inhalt FUNKTIONEN UND MERKMALE: ................1 ANWENDUNGEN: ......................2 I. BEDIENFELD ......................... 3 II. BEDIENUNG ......................... 4 1. S ) ............... 4 PANNUNGSQUELLE ALIBRIERUNG 1a. 0V ~ 15V ......................4 1b. Einrichtung ......................5 1c.
  • Seite 5 Dokumentation zum multifunktionalen Kalibrator / DE 6. DTMF (D ) ..............23 ULTI REQUENCY 6a. 5Vpp~20Vpp, 0.3Hz~20KHz, offset: -5V~+5V, %: 0~100%, phase: 0~360° ........................23 6b. Einrichtung ...................... 24 7. S ) ................25 PANNUNGSEINGANG ESSUNG 7a. -3V ~ 24V ......................25 8.
  • Seite 6 Dokumentation zum multifunktionalen Kalibrator / DE LIMITED WARRANTY ....................57 06/04/2018 Version No. 1...

  • Seite 7: Funktionen Und Merkmale

    Dokumentation zum multifunktionalen Kalibrator / DE Funktionen und Merkmale: 1. Einzigartige Zuordnungsfunktion ermöglicht Ihnen die direkte Kalibrierung von Temperatur (300 °C) und Spannung (220 V) (anstatt indirekt von 4 bis 20 mA). 2. Fungiert als multifunktionaler Kalibrator und als Arbiträr-Funktionsgenerator. 3.

  • Seite 8: Anwendungen

    Dokumentation zum multifunktionalen Kalibrator / DE 21. Lithium-Akku (1600 mAh) mit integrierter Ladeschaltung. 22. Kalibrierungsergebnisse (Stromversorgung und Messung) können im Speicher abgelegt werden (2000 Aufzeichnungen). Anschließend können Sie diese zur Dokumentation auf einen Computer herunterladen. Sie müssen Kalibrierungsdaten nicht manuell transkribieren. 23.

  • Seite 9: Bedienfeld

    Dokumentation zum multifunktionalen Kalibrator / DE I. BEDIENFELD 1. LCM-Display. 2. ON/OFF-Taste. 3. SELECT-Taste zur Auswahl der Wellenformen (in der Hz-Funktion). 4. SETUP-Taste. 5. Ziffernfelder oder Tasten für spezifische Funktionen. 6. Ausgangs-/Simulationsklemmen (für Stromversorgung). 7. Eingangsklemmen (für Messung). 8. Schiebeschalter (für verschiedene Funktionen). 9.

  • Seite 10: Bedienung

    Dokumentation zum multifunktionalen Kalibrator / DE II. Bedienung 1. Spannungsquelle (Kalibrierung) 1a. 0V ~ 15V (1) Gerät einschalten. Schiebeschalter auf V einstellen. (2) Zur Auswahl des Stromversorgungsmodus (Ausgabe) S/M-Taste drücken. (Zum Speichern als Standardmodus im eingeschalteten Zustand einmal drücken.) (3) Einen Spannungswert (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 11: 1B. Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE Anmerkung: 1. Nutzer können max. 5 Stellen eingeben. 2. Geben Sie einen Spannungswert (mit Dezimalpunkt) ein und drücken Sie ENTER. Anschließ end gibt der Kalibrator diesen Spannungswert aus. 3. Wenn der Ausgangswert < 0 ist, geben Sie bitte zunächst ein negatives Vorzeichen ein.

  • Seite 12: 1C. Einzelheiten Zur Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE 1c. Einzelheiten zur Einrichtung (1) Wählen Sie mit der Taste das Element, das Sie einrichten möchten. (2) Wenn das ausgewählte Element in der invertierten Darstellung ist, geben Sie einen Wert ein. (3) FILE NAME: Geben Sie einen Namen entsprechend den ASCII-Codes ein (siehe Anhang 1).

  • Seite 13: Stromquelle (Kalibrierung)

    Dokumentation zum multifunktionalen Kalibrator / DE 2. Stromquelle (Kalibrierung) 2a-1. 4 ~ 20mA Gerät einschalten. Schiebeschalter auf V einstellen. (2) Zur Auswahl des Stromversorgungsmodus (Ausgabe) S/M-Taste drücken. (Zum Speichern als Standardmodus im eingeschalteten Zustand einmal drücken: Wenn Sie drücken, kann der Ausgangsmodus auf QUELLE eingestellt werden.) (3) Tippen sie einen Stromwert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 14: 2A-2. Ausgang (4 Bis 20 Ma) Und Vereinfachung Der Nutzung Mit Hart Tm -Kommunikator

    Dokumentation zum multifunktionalen Kalibrator / DE 2a-2. Ausgang (4 bis 20 mA) und Vereinfachung der Nutzung mit HART -Kommunikator (1) Gerät einschalten. Schiebeschalter auf V einstellen. (2) Zur Auswahl des Stromversorgungsmodus (Ausgabe) S/M-Taste drücken. (Drücken Sie zur Einstellung des Ausgangsmodus auf QUELLE mit aktiviertem HART250-Modus die Taste (3) Tippen sie einen Stromwert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 15: 2A-3. Simuliert Einen Stromgeber

    Dokumentation zum multifunktionalen Kalibrator / DE 2a-3. Simuliert einen Stromgeber (1) Gerät einschalten. Schiebeschalter auf V einstellen. (2) Zur Auswahl des Stromversorgungsmodus (Ausgabe) S/M-Taste drücken. (Drücken Sie zur Einstellung des Ausgangsmodus auf SIMULIEREN mit aktiviertem HART250-Modus deaktiviert (3) Tippen sie einen Stromwert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 16: 2A-4 Elektronische Last (Max. 30 V, 24 Ma)

    Dokumentation zum multifunktionalen Kalibrator / DE 2a-4 Elektronische Last (max. 30 V, 24 mA) (1) Gerät einschalten. Schiebeschalter auf V einstellen. (2) Zur Auswahl des Stromversorgungsmodus (Ausgabe) S/M-Taste drücken. (Drücken Sie zur Einstellung des Ausgangsmodus auf QUELLE mit aktiviertem (3) Tippen sie einen Stromwert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 17: 2A-5 Led-Helligkeitsprüfung (0 Bis 24 Ma)

    Dokumentation zum multifunktionalen Kalibrator / DE 2a-5 LED-Helligkeitsprü fung (0 bis 24 mA) (1) Gerät einschalten. Schiebeschalter auf V einstellen. (2) Zur Auswahl des Stromversorgungsmodus (Ausgabe) S/M-Taste drücken. (Drücken Sie zur Einstellung des Ausgangsmodus auf QUELLE mit aktiviertem (3) Tippen sie einen Stromwert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 18: 2B. Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE Anmerkung: 1. Nutzer können max. 5 Stellen eingeben. 2. Tippen sie einen Stromwert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken. Anschließ end gibt der Kalibrator diesen Stromwert aus. 3. Wenn der Ausgangswert < 0 ist, geben Sie bitte zunächst ein negatives Vorzeichen ein.

  • Seite 19: 2C. Einzelheiten Zur Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE 2c. Einzelheiten zur Einrichtung (1) Wählen Sie mit der Taste das Element, das Sie einrichten möchten. (2) Wenn das ausgewählte Element in der invertierten Darstellung ist, geben Sie einen Wert ein. (3) Bei Einstellung der Zuordnungseinheit für 4 mA oder 20 mA geben Sie die Einheit entsprechend den ASCII-Codes ein (siehe Anhang 1).

  • Seite 20: 2D. Zuordnungsfunktion

    Dokumentation zum multifunktionalen Kalibrator / DE 2d. Zuordnungsfunktion (1) Wenn Sie am SETUP-Bildschirm „YES“ bei „ZUORDNUNGS“ wählen, wird die Zuordnungsfunktion aktiviert. (2) Die Anzeigeeinheit entspricht dann Ihrer Einstellung. Beispiel: Geben Sie bei „KW“ die Werte „75“ und „87“ ein. (3) (Wenn Sie am SETUP-Bildschirm 0KW bei 4mA und 100KW bei 20mA einstellen) Wenn Sie 100 eingeben und dann ENTER drücken, zeigt der Bildschirm Folgendes: 100,0KW (Hauptdisplay) und 20,000mA (was bedeutet, dass die...

  • Seite 21: Temperaturquelle (Thermoelement , °C&°F)

    Dokumentation zum multifunktionalen Kalibrator / DE Temperaturquelle (Thermoelement , °C&°F) 3a. Simulierte TC-Thermoelement-Signale (Typen K, J, E, T, R, S, N, L, U, B, C und mV-Ausgang) (1) Gerät einschalten. Schiebeschalter auf °C °F mV einstellen. (2) Wählen Sie einen TC TYPE am SETUP-Bildschirm. (3) Geben Sie einen Temperaturwert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 22: 3B. Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE Warnung: Nehmen Sie keine Einspeisung mit Spannungspotenzial vor und verbinden Sie keine Ladeschaltungen zu TC-Terminals; andernfalls könnte der Kalibrator beschädigt werden. Wenn ein Kurzschluss oder eine Ü berlastung an den Ausgangsklemmen vorliegt, der kalibrator kann nicht die korrekte temperatur ausgeben. Bitte entfernen Sie die Anschlussleitungen und prüfen Sie, ob das Symbol OUTPUT ERROR Angezeigt wird.

  • Seite 23: 3C. Einzelheiten Zur Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE 3c. Einzelheiten zur Einrichtung (1) Wählen Sie mit der Taste das Element, das Sie einrichten möchten. (2) Wenn das ausgewählte Element in der invertierten Darstellung ist, geben Sie einen Wert ein. (3) C. J. COMP.: Sie können die Temperatur für die Kaltstellenkompensation eingeben.

  • Seite 24: Frequenz (Hz) Ausgang

    Dokumentation zum multifunktionalen Kalibrator / DE 4. Frequenz (Hz) Ausgang 4a. 0.1Vpp ~ 20Vpp , 0.3Hz ~ 20KHz , offset: -5V ~ +5V (1) Gerät einschalten. Schiebeschalter auf Hz einstellen. (Zum Speichern als Standardmodus im eingeschalteten Zustand einmal drücken.) (2) Wählen Sie mit die Art der Wellenform (Sinuswelle, Rechteckwelle, Dreieckwelle, abgeschnittene Sinuswelle und nutzerprogrammierbare Wellenform).

  • Seite 25: 4B. Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE Anmerkung: 1. Nutzer können max. 5 Stellen eingeben. 2. Geben Sie jeden Parameter (mit Dezimalpunkt) ein und drücken Sie ENTER. Anschließ end gibt der Kalibrator die Parameterwerte aus. 3. Wenn der Ausgangswert < 0 ist, geben Sie bitte zunächst ein negatives Vorzeichen ein.

  • Seite 26: 4C. Einzelheiten Zur Feinabstimmung

    Dokumentation zum multifunktionalen Kalibrator / DE 4c. Einzelheiten zur Feinabstimmung (1) Hz: Legen Sie die Ausgangsfrequenz fest. (2) AUSGANG: Legen Sie die Ausgangsspannung fest (Spitze zu Spitze). (3) VERSATZ: Legen Sie die exakte Position der Ausgangsgleichspannungstendenz fest. Feinabstimmung dieses Elements kann TTL- oder moduliertes PWM-Signal ausgeben.

  • Seite 27: Impulsfunktion

    Dokumentation zum multifunktionalen Kalibrator / DE 5. Impulsfunktion 5a. 3.0μS~999.99mS , 0.5Vpp~10Vpp , offset:-5V ~ +5V (1) Schalten Sie das Gerät aus. Sliding switch turned to Hz. (2) Drücken Sie die Tasten gleichzeitig; das Display zeigt ein umgekehrtes „IMPULS“-Symbol, was bedeutet, dass die Impulsfunktion aufgerufen wurde.

  • Seite 28: 5B. Einzelheiten Zur Feinabstimmung

    Dokumentation zum multifunktionalen Kalibrator / DE Anmerkung: 1. Nutzer können max. 6 Stellen eingeben. 2. Geben Sie jeden Parameter (mit Dezimalpunkt) ein und drücken Sie ENTER. Anschließ end gibt der Kalibrator die Parameterwerte aus. 3. Wenn der Ausgangswert < 0 ist, geben Sie bitte zunächst ein negatives Vorzeichen ein.

  • Seite 29: Dtmf (Dual Tone Multi-Frequency)

    Dokumentation zum multifunktionalen Kalibrator / DE 6. DTMF (Dual Tone Multi-Frequency) 6a. 5Vpp~20Vpp, 0.3Hz~20KHz, offset: -5V~+5V, %: 0~100%, phase: 0~360° (1) Gerät einschalten. Schiebeschalter auf Hz einstellen. (Zum Speichern als Standardmodus im eingeschalteten Zustand einmal drücken.) (2) Drücken Sie zum Aufrufen des DTMF-Modus die Taste (3) Drücken Sie zum Einrichten aller Parameter von F1 und F2 die Taste (4) Sie dann einen Wert ein (mit Dezimalpunkt) eingeben, dann ENTER drücken.

  • Seite 30: 6B. Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE Anmerkung: 1. Nutzer können max. 5 Stellen eingeben. 2. Geben Sie jeden Parameter (mit Dezimalpunkt) ein und drücken Sie ENTER. Anschließ end gibt der Kalibrator die Parameterwerte aus. 3. Wenn der Ausgangswert < 0 ist, geben Sie bitte zunächst ein negatives Vorzeichen ein.

  • Seite 31: Spannungseingang (Messung)

    Dokumentation zum multifunktionalen Kalibrator / DE 7. Spannungseingang (Messung) 7a. -3V ~ 24V (1) Gerät einschalten. Schiebeschalter auf V einstellen. (2) Zum Wählen des MESS (Eingabe) Modus S/M-Taste drücken. (3) Messleitungen oder Krokodilklemmen mit den MEASURE-Anschlüssen (Rot zu +, Schwarz zu -). (4) Dann verbinden Sie die anderen Enden der Messleitungen oder Krokodilklemmen mit dem zu messenden Objekt verbinden.

  • Seite 32: Stromzufuhr (Messung)

    Dokumentation zum multifunktionalen Kalibrator / DE 8. Stromzufuhr (Messung) 8a-1. -4mA ~ 24mA (1) Gerät einschalten. Schiebeschalter auf mA einstellen. (2) Zum Wählen des MESS (Eingabe) Modus S/M-Taste drücken. (Drücken Sie zur Einstellung des Ausgangsmodus auf SIMULIEREN mit aktiviertem (3) Messleitungen oder Krokodilklemmen mit den MEASURE-Anschlüssen (Rot zu +, Schwarz zu -).

  • Seite 33: 8A-2. Messen Und 24-V-Schleifenversorgung Ausgeben

    Dokumentation zum multifunktionalen Kalibrator / DE 8a-2. Messen und 24-V-Schleifenversorgung ausgeben (1) Gerät einschalten. Schiebeschalter auf mA einstellen. (2) Zum Wählen des MESS (Eingabe) Modus S/M-Taste drücken. (Drücken Sie zur Einstellung des Ausgangsmodus auf QUELLE mit aktiviertem HART Modus können „Aktiviert“...

  • Seite 34: 8B. Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE 8b. Einrichtung (1) Drücken Sie zum Aufrufen der SETUP-Funktion (2) 4mA: Legen Sie die Zuordnungseinheit für 4 mA fest. (3) 20mA: Legen Sie die Zuordnungseinheit für 20 mA fest. (4) MAPPING: Hier können Sie bestimmen, ob Sie die Zuordnungsfunktion nutzen möchten.

  • Seite 35: 8C. Einzelheiten Zur Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE 8c. Einzelheiten zur Einrichtung (1) Wählen Sie mit der Taste das Element, das Sie einrichten möchten. (2) Wenn das ausgewählte Element in der invertierten Darstellung ist, geben Sie einen Wert ein. (3) Bei Einstellung der Zuordnungseinheit für 4 mA oder 20 mA geben Sie die Einheit entsprechend den ASCII-Codes ein (siehe Anhang 1).

  • Seite 36: Temperatureingabe (Messung)

    Dokumentation zum multifunktionalen Kalibrator / DE 9. Temperatureingabe (Messung) 9a. Simulierte TC-Thermoelement-Signale (Typen K, J, E, T, R, S, N, L, U, B, C und mV-Ausgang) (1) Gerät einschalten. Schiebeschalter auf °C °F mV einstellen. (2) Zum Wählen des MESS (Eingabe) Modus S/M-Taste drücken. (3) Wählen Sie einen TC TYPE am SETUP-Bildschirm.

  • Seite 37: 9B. Einrichtung

    Dokumentation zum multifunktionalen Kalibrator / DE 9b. Einrichtung (1) Drücken Sie zum Aufrufen der SETUP-Funktion (2) C. J. COMP.: Legen Sie die Kaltstellenkompensation fest. (3) TC TYPE: Legen Sie die Art des Thermoelements fest. (4) UNIT: Hier können Sie °C oder °F wählen. 9c.

  • Seite 38: Nach Quelle Abtasten

    Dokumentation zum multifunktionalen Kalibrator / DE III. NACH QUELLE ABTASTEN 1. Spannungsabtastung nach QUELLE 1a. Einrichtung (1) Drücken Sie zum Aufrufen der SETUP-Funktion (2) V 0%: Legen Sie die „starting“-Spannung für die Abtastung fest. (3) V 100%: Legen Sie die „ending“-Spannung für die Abtastung fest. Anmerkung: 1.
  • Seite 39 Dokumentation zum multifunktionalen Kalibrator / DE 1b. Funktionen der Spannungsabtastung nach QUELLE Drücken Sie , daraufhin erscheinen unten links am LCM verschiedene Funktionen (nachstehend finden Sie die Beschreibungen). SHIFT + Funktionen Rampen-Abtastung 1 % > 2 %..100 % > 99 %..2 % > 1 % Manuelle Mehrstufen-Abtastung (schrittweise erhö...
  • Seite 40 Dokumentation zum multifunktionalen Kalibrator / DE 1c. Beispiel fü r Anschlussleitungen (fü r schnelle und Mehrstufen-Abtastung) Beispiel fü r Anschlussleitungen (fü r schnelle und Mehrstufen-Abtastung) 06/04/2018 Version No. 1...
  • Seite 41 Dokumentation zum multifunktionalen Kalibrator / DE Anschlussleistungen fü r Mehrstufen-Abtastung 06/04/2018 Version No. 1...

  • Seite 42: Strom Scannen Nach Quelle

    Dokumentation zum multifunktionalen Kalibrator / DE 2. Strom scannen nach QUELLE 2a. Einrichtung (1) Drücken Sie zum Aufrufen der SETUP-Funktion (2) mA 0%: Legen Sie die „starting“-Strom für die Abtastung fest. (3) mA 100%: Legen Sie die „ending“-Strom für die Abtastung fest. Anmerkung: 1.
  • Seite 43 Dokumentation zum multifunktionalen Kalibrator / DE 2b. Funktionen der Stromabtastung nach QUELLE Drücken Sie , daraufhin erscheinen unten links am LCM verschiedene Funktionen (nachstehend finden Sie die Beschreibungen). SHIFT + Funktionen Rampen-Abtastung 1 % > 2 %..100 % > 99 %..2 % > 1 % Manuelle Mehrstufen-Abtastung (schrittweise erhö...
  • Seite 44 Dokumentation zum multifunktionalen Kalibrator / DE 2c. Beispiel fü r Anschlussleitungen (fü r schnelle und Mehrstufen-Abtastung) Anschlussleitungen fü r schnelle Rampen-Abtastung 06/04/2018 Version No. 1...
  • Seite 45 Dokumentation zum multifunktionalen Kalibrator / DE Anschlussleistungen fü r Mehrstufen-Abtastung 06/04/2018 Version No. 1...

  • Seite 46: Temperaturabtastung Nach Quelle

    Dokumentation zum multifunktionalen Kalibrator / DE 3. Temperaturabtastung nach QUELLE 3a. Einrichtung (1) Drücken Sie zum Aufrufen der SETUP-Funktion (2) TC 0%: Legen Sie die „starting“- temperatur für die Abtastung fest. (3) TC 100%: Legen Sie die „ending“- temperatur für die Abtastung fest. Anmerkung: 1.
  • Seite 47 Dokumentation zum multifunktionalen Kalibrator / DE 3b. Funktionen der Temperaturabtastung nach QUELLE Drücken Sie , daraufhin erscheinen unten links am LCM verschiedene Funktionen (nachstehend finden Sie die Beschreibungen). SHIFT + Funktionen Rampen-Abtastung 1 % > 2 %..100 % > 99 %..2 % > 1 % Manuelle Mehrstufen-Abtastung (schrittweise erhö...
  • Seite 48 Dokumentation zum multifunktionalen Kalibrator / DE 3c. Beispiel fü r Anschlussleitungen (fü r schnelle und Mehrstufen-Abtastung) Beispiel fü r Anschlussleitungen (fü r schnelle und Mehrstufen-Abtastung) Anschlussleistungen fü r Mehrstufen-Abtastung 06/04/2018 Version No. 1...

  • Seite 49: Datenprotokollierung

    Dokumentation zum multifunktionalen Kalibrator / DE IV. DATENPROTOKOLLIERUNG 1. Art der Protokollierung Die Funktion zur Datenprotokollierung ist für alle Bereiche mit Ausnahme von Hz verfügbar. 1a. Einrichtung (1) Nutzer können nur im V-Bereich PROBE und DATEINAME einrichten. Und die Konfigurationen im V-Bereich werden auf andere Bereiche angewandt (mA, …).

  • Seite 50: Einzelpunkt-Datenprotokollierung

    Dokumentation zum multifunktionalen Kalibrator / DE (3) Stoppen Sie die Datenprotokollierung, indem Sie das obige Verfahren wiederholen. Zum Fortsetzen der Datenprotokollierung müssen Sie die Schritte erneut wiederholen. (4) Wenn Sie protokollierte Daten für einen anderen Modus (Stromversorgung oder Messung) wünschen, müssen Sie zunächst den Speicher leeren (und ggf.

  • Seite 51: Mehrpunkt-Datenprotokollierung

    Dokumentation zum multifunktionalen Kalibrator / DE festlegen. (durch Bezugnahme auf ASCII-Codes). 2b. Datenprotokollierung starten (1) Drücken Sie in beliebigen Bereichen/Modi mit Ausnahme des Hz-Bereichs . Daraufhin wird „SHIFT“ unten links am Bildschirm angezeigt. Drücken Sie zum Starten der Protokollierung von Einzelpunktdaten unter spezifischen Dateinamen die Taste (2) In allen Bereichen/Modi können Einzelpunktdaten unter demselben Dateinamen gemeinsam protokolliert werden.

  • Seite 52: Daten Löschen Und Daten Herunterladen

    Dokumentation zum multifunktionalen Kalibrator / DE Datenprotokollierung starten (1) Drücken Sie in beliebigen Bereichen/Modi mit Ausnahme des Hz-Bereichs . Daraufhin wird „SHIFT“ unten links am Bildschirm angezeigt. Drücken Sie zum Starten der Protokollierung von Mehrpunktdaten entsprechend der nutzerkonfigurierten Abtastzeit (2) Stoppen Sie die Datenprotokollierung, indem Sie das obige Verfahren wiederholen.

  • Seite 53: Externer Pc (Kalibratorsteuerung)

    Dokumentation zum multifunktionalen Kalibrator / DE V. Externer PC (Kalibratorsteuerung) 1. Die Baudrate zwischen PC und dem Kalibrator beträgt 460800 Bps. 2. In der nachstehenden Liste erfahren Sie, welche Kalibratortasten den Tasten des (externen) PCs entsprechen. Kalibriertasten PC-Tasten ASCII 0x30 0x31 0x32 0x33...

  • Seite 54: Akku Aufladen

    Dokumentation zum multifunktionalen Kalibrator / DE VI. AKKU AUFLADEN Im Kalibrator befindet sich ein Lithium-Akku. Nach Einschalten des Kalibrators zeigt das Display die verbleibende Akkukapazität in Prozent. Wenn die verbleibende Kapazität des Akkus weniger als 10 % erreicht, sollten Sie den Akku über das mit dem Kalibrator gelieferte Netzteil aufladen. Gehen Sie zur Aufladung des Akkus wie folgt vor: (1) Netzteil an eine Steckdose anschließ...

  • Seite 55: Elektrische Spezifikationen

    Dokumentation zum multifunktionalen Kalibrator / DE VII. ELEKTRISCHE SPEZIFIKATIONEN (23+/- 5°C, 10 Minuten nach dem Einschalten) mA (Quelle) ( Vopen > 15 V) Bereich Auflösung Genauigkeit der Messung 0.005mA to 4mA +/-0.03% +/- 5dgts 4mA to 20mA +/-0.03% +/-3dgts 20mA to 24mA +/-0.03% +/-5dgts V (Quelle) (maximale Last 1 mA, Kurzschlussschutz <...

  • Seite 56: Spannungsspitze Zu Spitze Für Nicht-Sinuswelle

    Dokumentation zum multifunktionalen Kalibrator / DE Spannung Spitze zu Spitze für Sinuswelle (Vpp, 0,3 bis 20 kHz, 50 % Tastverhältnis, Sinuswelle, 0-V-Versatz) Bereich (V) Auflösung Genauigkeit der Messung 0.1 to 20V 0.001V 5% +/- 0.3V Spannungsspitze zu Spitze für Nicht-Sinuswelle (Vpp, 0,3 bis 20 kHz, 0-V-Versatz) Bereich (V) Auflösung...
  • Seite 57 Dokumentation zum multifunktionalen Kalibrator / DE DTMF (Hz) Bereich (Hz) Auflösung Genauigkeit der Messung 0.3 to 99.999 0.1Hz 0.002Hz 10.00 to 999.99 0.1Hz 0.02Hz 1000.0 to 9999.9 0.1Hz 0.2Hz 10000 to 20000 DTMF (%) Bereich (%) Auflösung Genauigkeit der Messung 0% ~ 100% DTMF (Phasenwinkel)
  • Seite 58 Dokumentation zum multifunktionalen Kalibrator / DE Temperatur, Thermoelemente (Stromversorgung und Messung, Genauigkeit 0,1  C und 0,1  F, interne Kaltstellenkompensation, Thermoelement-Genauigkeit nicht eingeschlossen, 3 Minuten nach Einstecken der Thermoelemente.) °C °F Genauigkeit Bereich Genauigkeit Bereich -200 to -150 -382 to -238 -150 to 0 -238 to 32 0 to 1000...

  • Seite 59: Allgemeine Spezifikationen

    Dokumentation zum multifunktionalen Kalibrator / DE VIII. ALLGEMEINE SPEZIFIKATIONEN Netzteil: 110 V oder 220 V Wechselspannung, 50/60-Hz-Eingang. 15 V Gleichspannung / 0,5-A-Ausgang. Abmessungen: 214.0(L) x 98.7(W) x 56.0(H) mm 8.4" (L) x 3.9" (W) x 2.2" (H) Gewicht: 650g / 22.9oz (Batterien inklusive) Betriebsumgebung: 0°C ~ 50°C, <...

  • Seite 60: (Anhang 1) Ascii-Code-Liste

    Dokumentation zum multifunktionalen Kalibrator / DE (Anhang 1) ASCII-Code-Liste Dezimalsystem ASCII Dezimalsystem ASCII > " & ， ： 06/04/2018 Version No. 1...
  • Seite 61 Dokumentation zum multifunktionalen Kalibrator / DE Dezimalsystem ASCII Dezimalsystem ASCII < ∘ 凸 μ Λ △ 千 万 元 丹 �� ̅ �� ̅ �� ̅ ² ∞ Є ∩ ± ≧ ≦ α 06/04/2018 Version No. 1...
  • Seite 62 Dokumentation zum multifunktionalen Kalibrator / DE Dezimalsystem ASCII Dezimalsystem ASCII β γ δ ε ζ η Θ ⺄ К λ μ ν ζ 〇 π ρ σ τ υ Φ χ ψ ω Γ Σ Φ Ω 06/04/2018 Version No. 1...
  • Seite 63 Dokumentation zum multifunktionalen Kalibrator / DE Limited Warranty This meter is warranted to the original purchaser against defects in material and workmanship for 3 years from the date of purchase. During this warranty period, RS Components will, at its option, replace or repair the defective unit, subject to verification of the defect or malfunction.
  • Seite 64 Dokumentation zum multifunktionalen Kalibrator / DE Africa RS Components SA P.O. Box 12182, Vorna Valley, 1686 20 Indianapolis Street, Kyalami Business Park, Kyalami, Midrand South Africa www.rs-components.com Asia RS Components Pte Ltd. 31 Tech Park Crescent Singapore 638040 www.rs-components.com China RS Components Ltd.
