RS Pro RSHS1000 Serie Schnellstart Seite 10

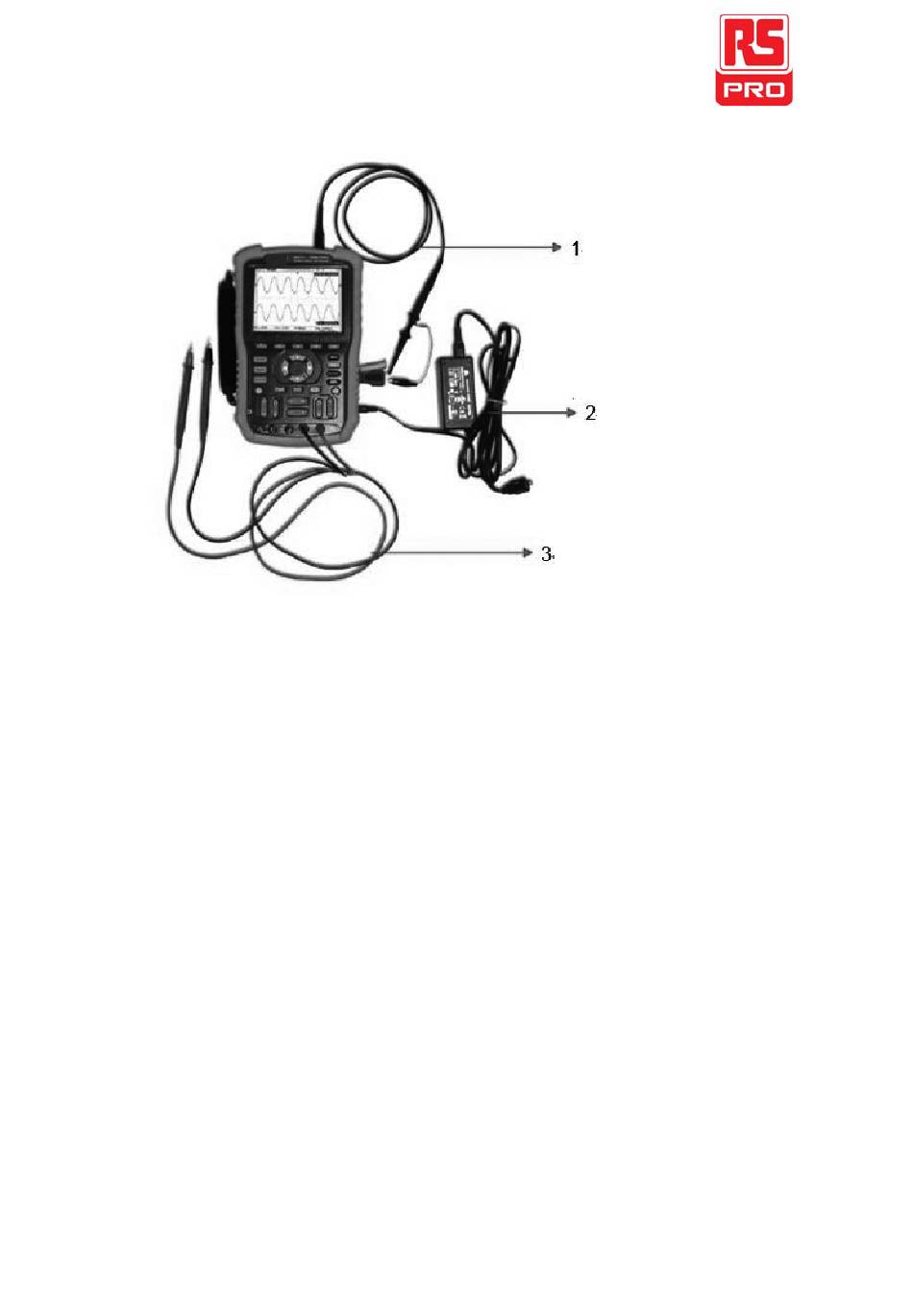

1. Oszilloskop-Sonde
Schließen Sie die Sonde an das Instrument BNC an. Schließen Sie dann die Masseklemme an das Ende
des Erdungspunktes und den Signalkompensationsanschluss des Sondenadaptersteckers an den
BNC-Anschluss des Instruments an.
2. Netzteil
Schließen Sie das eine Ende des Netzteils an die Steckdose desInstrument und ein anderes Ende zum
Aufladen an die Wechselstromversorgung an.
3. Multimeter-Stifte
Bevor Sie die Multimeter-Stifte anschließen, wählen Sie bitte einen Messparameter aus und schließen
Sie den roten und den schwarzen Stift entsprechend den grafischen Anzeigen an, die auf dem
Bildschirm angezeigt werden.
