APV
APV_RGMS4_ATEX_DE-1_122018.indd
Ventilschaft
oben
Regelventil mit unterstützter Produktmembrane
APV DELTA RGMS4 - MFS + MFH ATEX
Betriebsanleitung DE–1
12. Montageaanweisung
12.4.
Montage des Ventils mit Einbau der neuen Verschleißteile

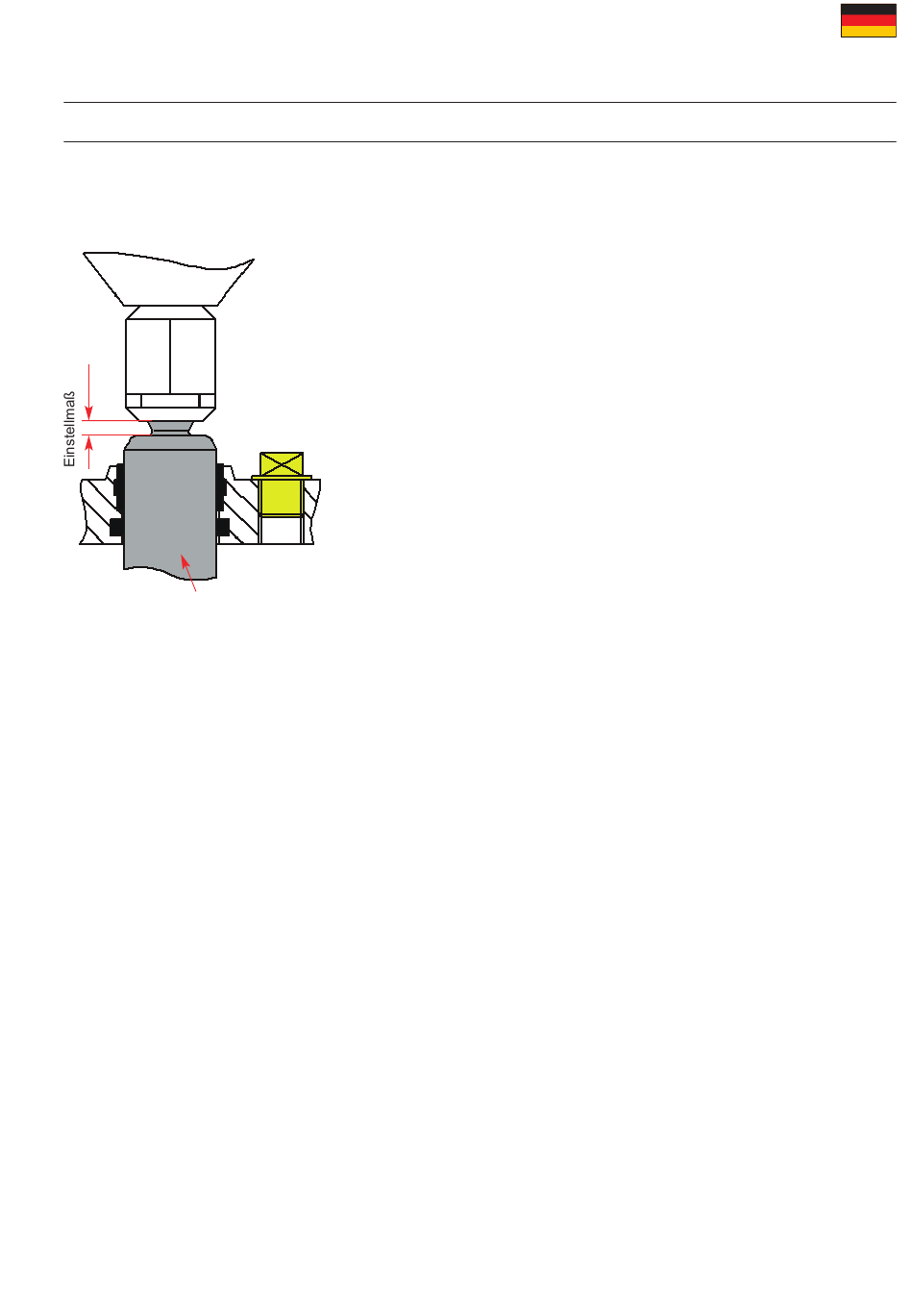

8. Kontermutter (22) und Kupplungskopf (29) auf das Gewinde vom
Ventilschaft oben (13) aufschrauben.
!
Einstellmaß beachten.
9. Mittels der Kupplung den Ventilschaft und die Antriebsstange des
Membranantriebes verbinden.
10. Ventileinsatz in das Gehäuse drücken und mit Skt.-Schrauben (9)
an den Gehäuseflansch anschrauben.
11. Kupplung fest anziehen.
12. Elektrische und pneumatische Leitungen anschließen.
12.5.
Montage des Ventils für die Änderung des kvs-Wertes bzw. der
Kennlinie
Die auszutauschenden Teile sind in den entsprechenden
Ersatzteillisten angegeben.
1. Die vorhandenen Verschleißteile (Dichtungen, O-Ring und
Führungsbuchse) sind auf Gewährleistung der Funktion zu
überprüfen. Schadhafte Teile sofort austauschen.
(Bezeichnungen und Ws.-Nr. siehe Ersatzteillisten)
2. Bei Austausch des Membranantriebes:
Membranantrieb (30) auf die Ventillaterne (12) aufsetzen, die
Schlagmutter auf das Gewinde drehen und mit Hammer und Meißel
fest anschlagen.
3. Siehe Kapitel 12.4. Punkte 1.–12.
4. Funktion des Stellungsreglers überprüfen und ggf. neu einstellen.
DE
20
