APV
APV_RGMS4_ATEX_DE-1_122018.indd

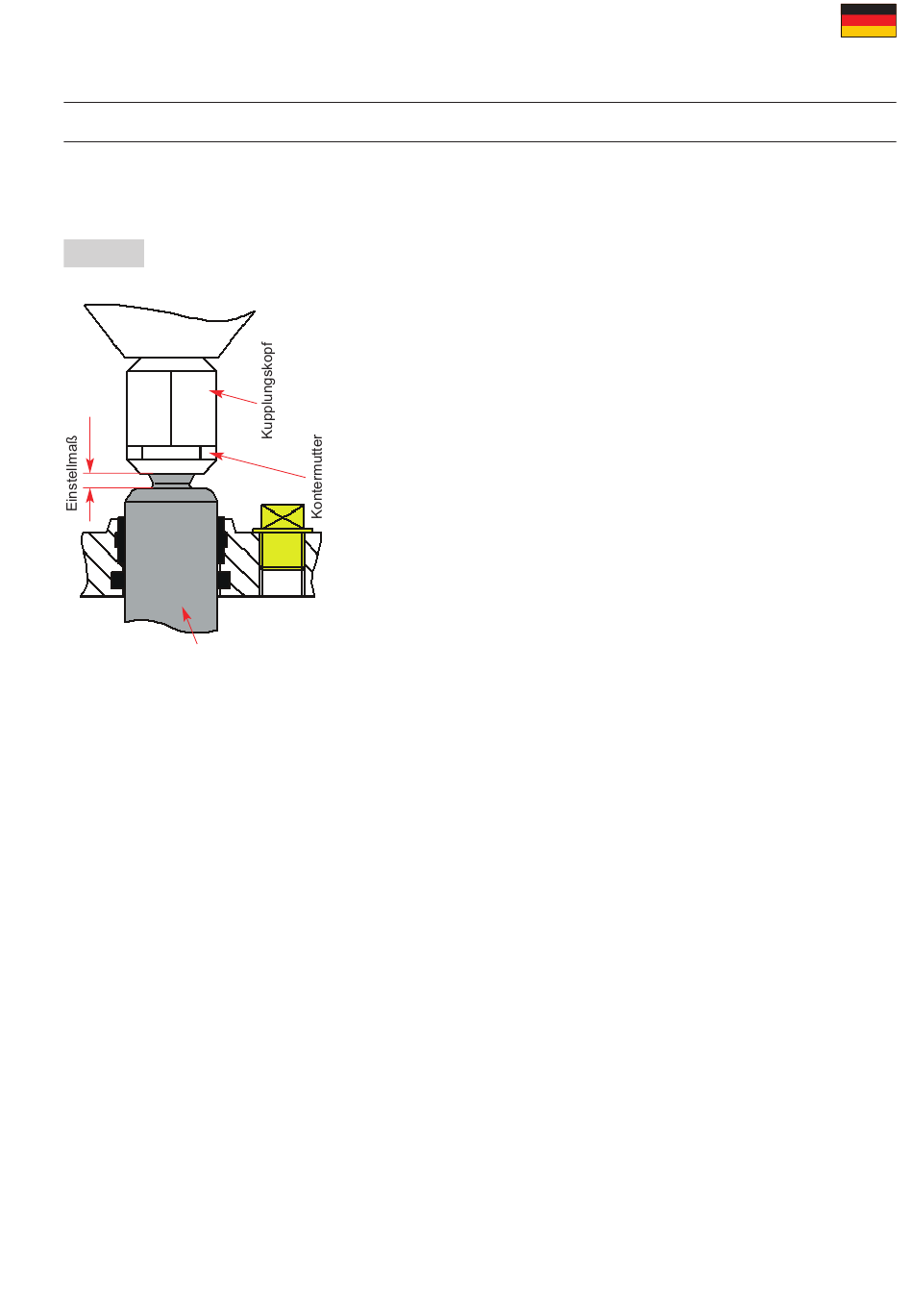

Bild 12
Ventilschaft
oben
Regelventil mit unterstützter Produktmembrane
APV DELTA RGMS4 - MFS + MFH ATEX
Betriebsanleitung DE–1
12. Montageanweisung
12.2.
Demontage des Ventils für Austausch der Verschleißteile
1. Siehe Kapitel 12.1, Punkte 1.–7.
2. Ventilsitz (27 / 27.1) aus dem Gehäuse (1) entnehmen.
3. Gehäusedichtung (8) und Flanschdichtungen (3) entfernen.
4. Kupplung zwischen Antriebsstange und Ventilschaft lösen.
5. Kupplungskopf (29) und Kontermutter (22) vom oberen
Ventilschaft (13) lösen.
Merke:
6. Ventilschaft mit Membrane (15), Stern (16) und
Membranunterstützung (17) aus der Laterne (12) ziehen.
7. Ventilschaft oben (13) mit der Schlüsselfläche in einem
Schraubstock einspannen - Achtung: Schutzbacken verwenden! -
und den unteren Ventilschaft (25) lösen. Loctite-Reste am Gewinde
und in der Gewindebohrung entfernen.
8. Membrane (15) und Stern (16) vom Ventilschaft oben entfernen.
O-Ring (18) aus dem Stern entfernen.
9. Tellerdichtung (26) aus dem unteren Ventilschaft (25) entfernen.
10. O-Ringe (14, 11) und Führungsbuchse (10) aus Laterne (12)
entfernen.
12.3.
Demontage des Ventils für die Änderung des kvs-Wertes bzw.
der Kennlinie
1. Siehe Kapitel 12.1, Punkte 1.–7.
2. Siehe Kapitel 12.2, Punkte 2.–7.
3. Falls bei der Änderung des kvs-Wertes auch der Membranantrieb
(30) ausgetauscht werden muss, ggf. Luftschlauch entfernen,
Schlagmutter mit Hilfe von Hammer und Meißel lösen und den
Antrieb abnehmen.
Einstellmaß zwischen Kontermutter und
Ventilschaft beachten (siehe Bild 12).
DE
18
