APV
APV_RGMS4_ATEX_DE-1_122018.indd

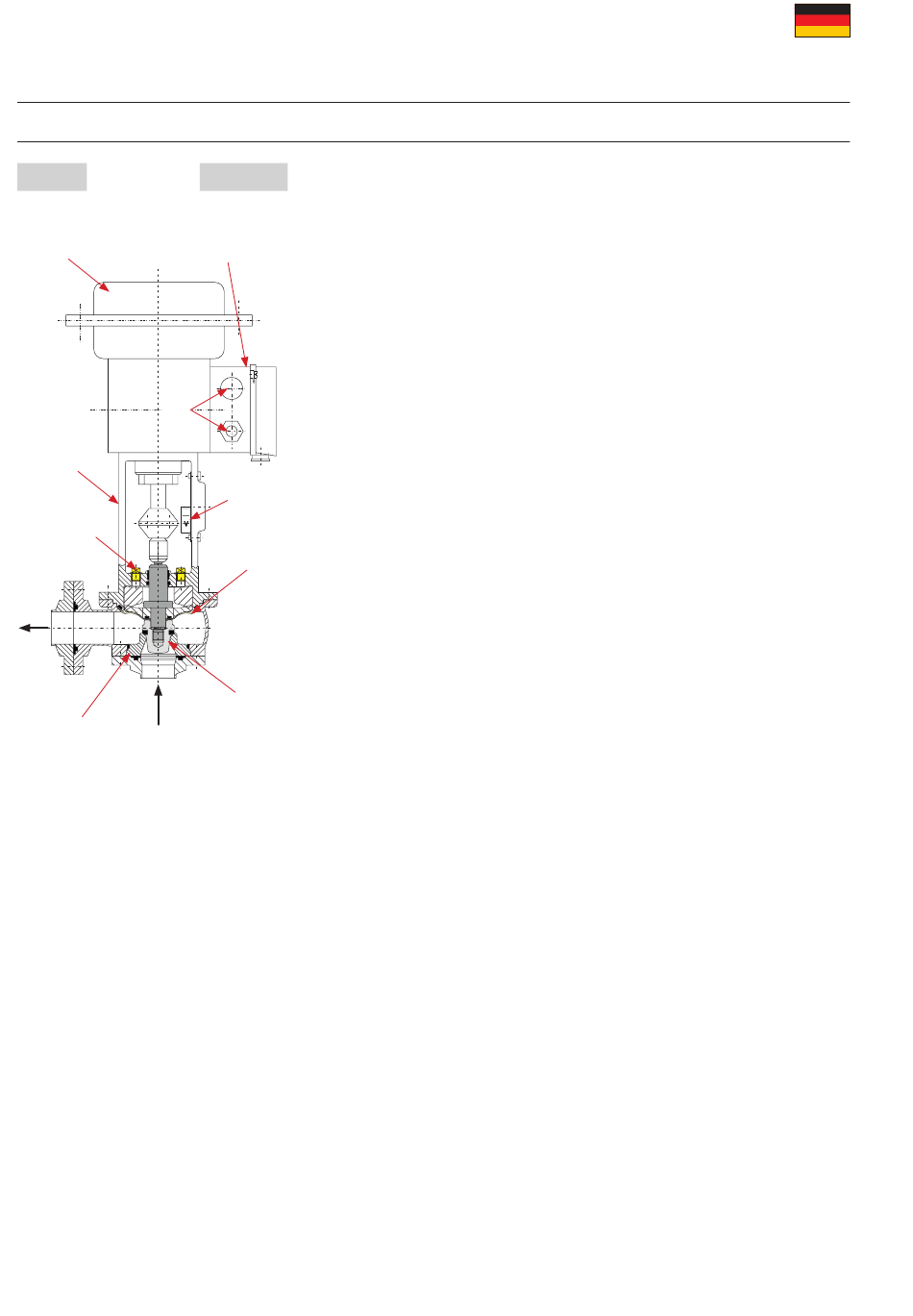

Bild 1
pneum.
Stellantrieb
Stellungsregler
(D)
G
Laterne
v
L
B
A
Ventilsitz
7
5.
Wirkungsweise
5.1.
Allgemeines
RGMS41
-
Die aseptischen Regelventile DELTA RGMS4 sind einsetzbar zur
kontinuierlichen Regelung von Stoffströmen in der Getränke- und
Lebensmitteltechnik, der Chemie und Pharmazie.
-
Die Regelventile sind geeignet für Durchfluss- und Druckregelungen
(C)
von Flüssigkeiten und Gasen.
-
Ein optimaler Produktschutz im hygienischen bzw. aseptischen
Bereich wird gewährleistet.
-
Die Produktsicherheit an der Schaftdurchführung wird durch die
hermetische Trennung des Produktraumes vom Außenbereich
(Atmosphäre) über eine flexible Membrane erreicht.
-
Das DELTA RGMS4 ist in der Grundform als Eckventil aufgebaut
und weist dadurch eine günstige Strömungsumlenkung auf. Dabei
ist die Strömungsrichtung von A nach B (Bild 1).
-
Das totraumfreie Gehäuse ist optimal reinigbar. Spaltfreie
Abdichtung der einzelnen Gehäuseteile mittels Profildichtung -
E
keine Infektionsquellen.
-
Leckagen an der Membrane werden im Laternenbereich am
Leckageauslauf (L) angezeigt.
Membrane
-
Die Abhängigkeit zwischen Durchfluss und Kegelhub wird durch die
Kennlinie definiert.
-
Unterschiedliche kvs-Werte (Durchfluss) bei einer bestimmten
Nennweite können durch verschiedene Einsätze (Ventilsitz /
Ventilkegel) erreicht werden (Bild 1).
-
Welche Teile bei Änderung des kvs-Wertes ausgetauscht werden
müssen, zeigt die Tabelle unter Pkt. 12.
Ventilkegel
-
Die Anschlüsse (G) für die elektrische und pneumatische Zuleitung
befinden sich seitlich am Stellungsregler (C).
-
Eine optische Stellungsanzeige (Hubanzeige) befindet sich im
Laternenbereich (E).
Regelventil mit unterstützter Produktmembrane
APV DELTA RGMS4 - MFS + MFH ATEX
Betriebsanleitung DE–1
DE
