FDEMONTAGE- / MONTAGEPHASE DER VERKLEIDUNG DES OFENS
Der Ofen wird in einer Verpackung bestehend aus einem Holzgestell, in dem der Ofen auf dem Boden befestigt wurde und in dem sich
im Innern Kartons mit den lackierten Seitenteilen und dem Oberteil aus Majolika befinden, geliefert.
Es ist wichtig die verschiedenen Elemente der Verkleidung mit großer Vorsicht zu handhaben, ob diese nun satiniert, poliert oder
lackiert sind, da diese sowohl während der Handhabung als auch während des Zusammenbaus zerkratzt und zerbeult werden könnten.
Bezgl. der Reihenfolge des Aufbaues der Verkleidung ist die beiliegende PRODUKTKARTE FÜR PRODUKTERHALT - AUSPACKEN DES
PRODUKTS - MONTAGE DER VERKLEIDUNG zur Hand zu nehmen.
07.5
EXTRA ZUBEHÖR
1.
Kasten mit automatischem Verschluss für externe
Luftzuführung
2.
Gitter der externen Luftzuführung 230x230 mm
3.
Rauchabzug Ø 80 mm
4.
Kit für Kanalisation mit Warmluft links (nur für Ofen10
KW)
5.
Kondenswassers
6.
Aluminiumrohr für die Luftkanalisierung Ø 80
7.
Regulierbares Luftgitter für Kanalisierung
8.
Rohranschluss Ø 80 mm
9.
Y-Stück Ø 80
10. Kit für Kanalisation mit Warmluft rechts (nur für Ofen
10 KW)
H
G
F
22
A
A
B
B Rauchabzug
C Luftbefeuchter
D
E Klinke zum Öffnen der Ofentür
F Ofentür
G
C
H
D
NALISIE RUNG (NUR FÜR 10 kW)

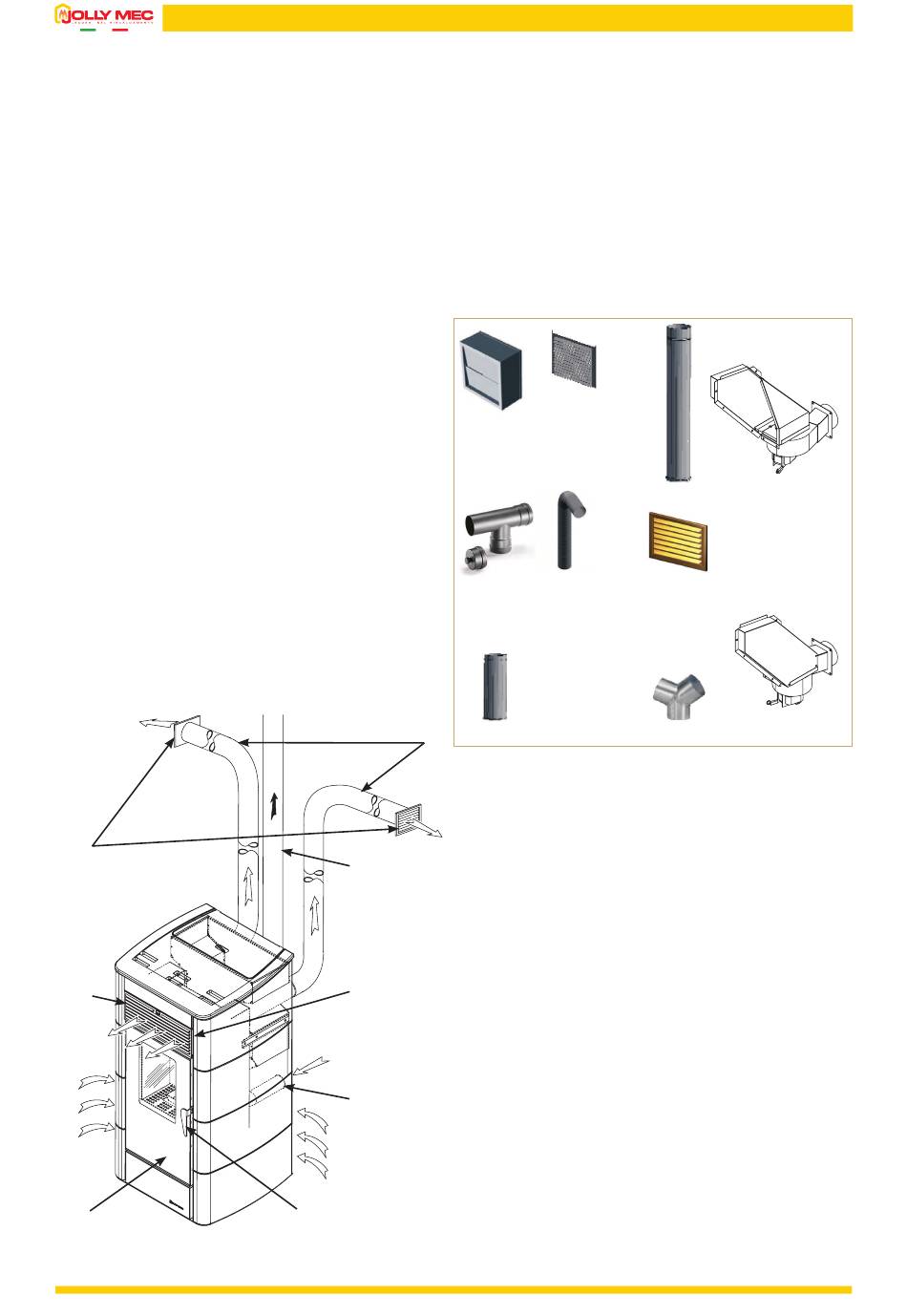

Bezgl. der Reihenfolge des Aufbaues der luftführung hot
ist die beiliegende PRODUKTKARTE SM071 zur Hand zu
nehmen.
E
1
2
3
5
6
8
07.6
LUFTZIRKULATION
Flexible Aluminiumrohre zur Warmluftkanalisierung Ø 80 mm
(extra zubehör)
Externe Luftzuführung obligatorisch
Frontal zu öffnendes Gitter
Einstellbare Klappen für die Warmluft 180x120 mm (extra zu
behör)
07.7
MONTAGEKIT FÜR DIE WARMLUFTKA-
4
7
9
10
(siehe Abschn. 07.1)
