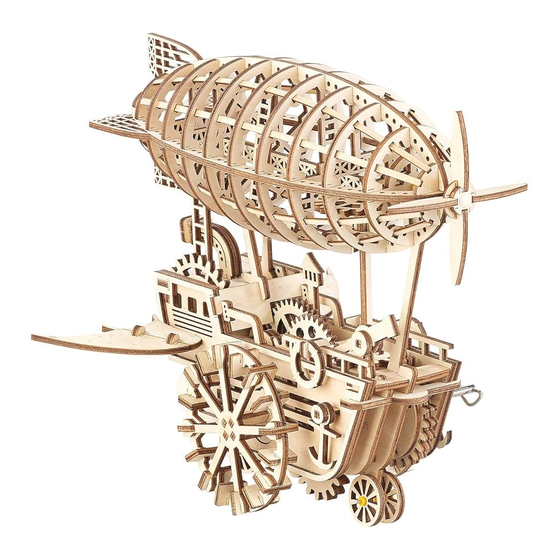

- Seite 1 Aufziehbares Holz-Luftschiff Steampunk-Stil 25 x 30 cm, 349-teiliger Bausatz Bedienungsanleitung NX-6907-675...
-
Seite 2: Inhaltsverzeichnis
Fertigstellung des Luftschiffes ..................23 Produktdaten ........................26 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Simulus – www.simulus.de... -
Seite 3: Ihr Neues Aufziehbares Holz-Luftschiff Im Steampunk-Stil
Dank für den Kauf dieses aufziehbaren Holz-Luftschiffes. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie die aufge- führten Hinweise und Tipps, damit Sie das aufziehbares Holz-Luftschiff optimal einsetzen können. Lieferumfang 1 x Luftschiff aus 349 Teilen einige Ersatzteile Simulus - www.simulus.de... -
Seite 4: Wichtige Hinweise Zu Beginn
Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-6907-675 in Übereinstimmung mit der Spielzeug-Richtlinie 2009/48/EG befindet. Qualitätsmanagement Dipl. -
Seite 5: Verwendung
Achten Sie darauf, dass die Teile sich frei drehen können Wiederholen Sie den Part 2-mal, so dass Sie 2 Teile haben Andere Perspektive Vorsicht beim Zusammenbau Schritte müssen in bestimmter Reihenfolge befolgt werden , etc. Bezeichnung Figur Bezeichnung Figur Bezeichnung Figur Bezeichnung Simulus - www.simulus.de... -
Seite 6: Körper Teil 1
Stecken Sie die Teile A1 und A3 in A9. Stecken Sie die Teile A3 und A4 auf B1. Achten Sie auf die korrekte Ausrichtung. Verbinden Sie die Teile miteinander, wie auf den Abbildungen zu sehen ist. Verbinden Sie A5 mit den zuvor zusammengesteckten Teilen. Simulus – www.simulus.de... -
Seite 7: Schiffsschraube
Schieben Sie P11 zwischen P9 und B11 und schieben Sie ein weiteres Teil P4 mithilfe von F5 auf B11 und P9. Nehmen Sie nun P11 wieder aus den zusammengesteckten Teilen. Stecken Sie die Teile P5, B8 und G3 zusammen, verfahren Sie ebenso mit den Teilen P5 und B13. Simulus - www.simulus.de... - Seite 8 Schieben Sie beide B4-Teile auf das Verbindungsstück. Stecken Sie das Teil B5 und dann das Teil B7 auf das Verbindungsstück. Verbinden Sie B20 mit den restlichen Teilen. Das Stück sollte aussehen wie auf der Abbildung abgebildet. Es wird nun mit der Schraube verbunden. Simulus – www.simulus.de...
- Seite 9 Verbinden Sie die Teile B21 und B18 miteinander. Verbinden Sie nun die zuvor zusammengesteckten Teile mit dem ersten Teil des Kör- pers. Stecken Sie das Teil B14 auf den Körper. Verbinden Sie nun Köper und Schiffsschraube miteinander. Simulus - www.simulus.de...
-
Seite 10: Kabine
Stecken Sie B19 an den Schiffskörper, so dass der Körper aussieht wie die nächste Abbildung. Schieben Sie ein Teil G1 durch die dafür vorgesehenen Öffnungen des Schiffskörpers. Verfahren sie mit den 7 anderen Teilen G1 ebenso. Kabine Simulus – www.simulus.de... - Seite 11 Achten Sie darauf, dass sich die Räder frei drehen lassen. Verbinden Sie die Teile C2 und C5 mit dem zuvor zusammengesteckten Teil. Stecken Sie nun C3 auf C5 und C4. Verbinden Sie die Teile mit C14. Das Teil sieht nun aus wie in der folgenden Abbildung. Simulus - www.simulus.de...
- Seite 12 Stecken Sie die Teile C19 auf die Teile C22 und C23. Achten Sie dabei auf die korrekte Ausrichtung der Teile. Verbinden Sie nun P8 mit den Zahnrädern. Verbinden Sie die Teile C10 und C11 mit dem Teil C13. Simulus – www.simulus.de...
- Seite 13 Stecken Sie nun die Teile C9 an das Teil C13. Stecken Sie das Teil C8 ebenfalls an C13. Verbinden Sie nun die Teile C12 erst mit dem Teil C8 und dann mit dem Teil C13. Simulus - www.simulus.de...
- Seite 14 Nehmen Sie das Teil P8 und schieben Sie es in die Mitte des Zahnrads. Setzen Sie ein Teil P4 direkt auf das Zahnrad und setzen Sie danach ein weiteres Teil P4 auf P8, in- dem Sie T1-3 zu Hilfe nehmen. Das Teil sollte aussehen wie auf der folgenden Abbil- dung. Simulus – www.simulus.de...
- Seite 15 Nehmen Sie nun T1-3, um ein weiteres Teil P4 auf P8 zu schieben. Legen Sie die beiden Teile D13 übereinander und stecken Sie 5 Teile P10 ringsum hin- ein. Stecken Sie die Teile D14 auf die Teile P10. Simulus - www.simulus.de...
- Seite 16 Verbinden Sie das zuvor zusammengesetzte Teil mit diesem Teil. Achten Sie darauf, dass die Räder sich gut drehen lassen. Stecken Sie die Teile D18 und D16 zum Teil T1-5 zusammen. Schieben Sie P4 mit Hilfe von T1-5 auf P8. Stecken Sie die Teile D29 auf D28. Simulus – www.simulus.de...
- Seite 17 Zahnrad sich drehen kann. Stecken Sie nun die Teile D31 auf D28. Seien Sie hier vorsichtig beim Zusammenbau. Verbinden Sie P5 und D11. Verbinden Sie D11 nun mit P8 des zuvor zusammengesetzten Teiles. Verbinden Sie D12 und P5 mit G4. Simulus - www.simulus.de...
- Seite 18 Verbinden Sie die abgebildeten Teile miteinander, so dass das Teil aussieht, wie in fol- gender Abbildung abgebildet. Verbinden Sie E14 mit E15 und E2. Verbinden Sie die abgebildeten Teile miteinander. Simulus – www.simulus.de...
- Seite 19 Stecken Sie P2 auf C3. Drücken Sie P2 so zusammen, dass das Teil gut in die Aussparung passt. Stecken Sie das abgebildete Teil auf P2. Achten Sie auf die korrekte Ausrichtung. Verbinden Sie die abgebildeten Teile miteinander. Simulus - www.simulus.de...
- Seite 20 Stecken Sie die abgebildeten Teile in der richtigen Reihenfolge zusammen. Diese ist auf der Abbildung gekennzeichnet. Achten Sie darauf, dass alle Teile in die Aussparungen passen. Drücken Sie die Holzteile fest zusammen. Stecken Sie E1 an. Simulus – www.simulus.de...
- Seite 21 Verbinden Sie E10 mit E9 und E11. Stecken Sie die Teile E12 auf E11. Verbinden Sie die die abgebildeten Teile miteinander. Verbinden Sie alle Teile miteinander. Seien Sie dabei vorsichtig und achten Sie darauf, dass die Zahnräder sich frei drehen lassen. Simulus - www.simulus.de...
- Seite 22 Stecken Sie D22 und E24 auf die beiden Teile E23. Verbinden Sie die Teile E23 mit D17. Verbinden Sie die abgebildeten Teile miteinander. Seien Sie vorsichtig beim Zusam- menbau. Stecken Sie die Teile D20 und D19 mit dem Luftschiff. Simulus – www.simulus.de...
-
Seite 23: Fertigstellung Des Luftschiffes
Verbinden Sie E27 mit E29 und E28 und stecken Sie auch diese Teile an das Luftschiff. Verbinden Sie 8 Teile F7 mit F8. Legen Sie F1 auf die zuvor zusammengesetzten Teile. Verbinden Sie nun 8 Teile F9 mit F1 und F8 Simulus - www.simulus.de... - Seite 24 Setzen Sie eines der Räder auf die abgebildete Seite des Luftschiffes. Stecken Sie die Teile F4, F3 und F2 zum Teil T2 zusammen. Legen Sie das Luftschiff mit dem Rad auf T2. Stecken Sie nun das zweite Rad an das Luftschiff. Simulus – www.simulus.de...
- Seite 25 Setzen Sie die Teile E3 mit den Teilen E5 und E6 zusammen. Verbinden Sie P3 und den zweiten Flügel mit dem Luftschiff. Das Luftschiff ist nun fertiggestellt. Sie können das Luftschiff aufziehen, indem Sie es bewegen. Die Räder, und Rotoren be- wegen Sich nun. Simulus - www.simulus.de...
-
Seite 26: Produktdaten
Produktdaten Stil Steampunk Aufziehbar Räder, Rotoren vorne und hinten (über Bewegliche Teile Zahnräder gekoppelt Maße 21,5 x 25 x 30 cm Gewicht 360 g Simulus – www.simulus.de... - Seite 27 Simulus - www.simulus.de...
- Seite 28 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 20.09.2018 – LZ//TS Simulus – www.simulus.de...
