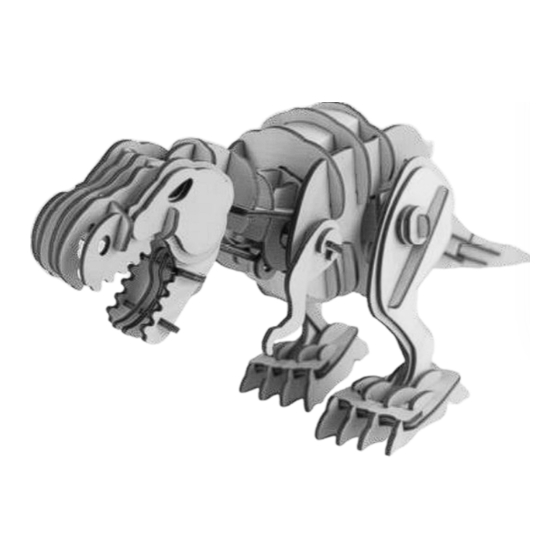

- Seite 1 Fernsteuerbarer Holz- Dinosaurierer-Steckbausatz „T-Rex“ Mit Brüllgeräuschen, 30 x 40 cm, 102-teilig Bedienungsanleitung NX-6906-675...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Ihr neuer animierter T-Rex 3D Holzbaukasten ..............3 Lieferumfang ........................3 Zusätzlich benötigt: ......................3 Wichtige Hinweise zu Beginn ................... 4 Sicherheitshinweise ......................4 Konformitätserklärung ...................... 4 Inbetriebnahme ........................5 Liste der Figuren ....................... 5 Linkes Bein ........................6 Rechtes Bein ........................ -
Seite 3: Ihr Neuer Animierter T-Rex 3D Holzbaukasten
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses animierten T-Rex 3D Holzbaukastens. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie die aufge- führten Hinweise und Tipps, damit Sie den animierten T-Rex 3D Holzbaukasten optimal einsetzen können. Lieferumfang ... -
Seite 4: Wichtige Hinweise Zu Beginn
Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-6906-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Spielzeug-Richt- linie 2009/48/EG befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-6906 ein. Simulus – www.simulus.de... -
Seite 5: Inbetriebnahme
Inbetriebnahme ACHTUNG! Nicht geeignet für Kinder unter 3 Jahren! Verschluckbare Kleinteile. Erstickungsgefahr! Bauen Sie den T-Rex auf, wie folgt beschrieben. HINWEIS: Wenn sich die Teile nicht leicht zusammenstecken lassen, können Sie sie mithilfe des Sandpapiers ein wenig abschleifen. ACHTUNG! Achten Sie beim Herausnehmen und Zusammenstecken der Teile darauf, dass das Holz nicht bricht. -
Seite 6: Linkes Bein
Teil C3 mithilfe eines weiteren Verbindungsstücks M2 an LB. Sie haben nun das Gesamtteil LC. 4. Stecken Sie die Teile B8 und D15 mit LC zum Teil LD zusammen. 5. Schieben Sie die Teile C17 und C8 in den Vorderfuß von LD. Es entsteht das Teil LE. Simulus – www.simulus.de... -
Seite 7: Rechtes Bein
Teil C14 mithilfe eines weiteren Verbindungsstücks M2 an LB. Sie haben nun das Gesamtteil RC. 4. Stecken Sie die Teile D17 und B9 mit RC zum Teil RD zusammen. 5. Schieben Sie die Teile B13 und C218 in den Vorderfuß von RD. Es entsteht das Teil Simulus - www.simulus.de... -
Seite 8: Kopf
9. Schieben Sie A5 auf HH. Verfahren Sie ebenso mit A18. Es entsteht Teil HI. 10. Stecken Sie die Teile A11, D22 und D6 auf HI, so dass Teil HJ entsteht. 11. Schieben Sie die Teile A4 und E11 in HJ, zum Teil HK zusammen. Simulus – www.simulus.de... - Seite 9 15. Verbinden Sie B4 mit HN. Nehmen Sie die Teile D1 und B1 und wiederholen Sie Schritt 14 auf der anderen Seite des Kopfes. Verbinden Sie anschließend B18 mit HN zum Teil Achten Sie auf die korrekte Ausrichtung der Kabel. Der Kopf ist nun fertigge- stellt und als HP bezeichnet. Simulus - www.simulus.de...
-
Seite 10: Körper
6. Schieben Sie B7 auf BD, so dass das Teil BE entsteht. Führen Sie das grau-gelbe und das grau-schwarze Kabel den Linien entlang. Linie führt das grau-schwarze Kabel und Linie B führt das grau-gelbe Kabel. Stecken Sie die Teile D10 und D8 aufeinander und in BE, um das Teil BF zu erstellen. Simulus – www.simulus.de... - Seite 11 10. Verbinden Sie die Teile B5 und M9 mit BI. Es entsteht das Teil BJ. 11. Befestigen Sie die zuvor zusammengesteckten Teile zum Teil BK, indem Sie die Teile E14, C6 und A14 auf BJ stecken. 12. Stecken Sie B15 auf BK, um BL zu erstellen. Simulus - www.simulus.de...
- Seite 12 Simulus – www.simulus.de...
- Seite 13 19. Schieben Sie D7 auf BR. Achten Sie dabei auf die korrekte Ausrichtung. Sie erhalten so das Teil BS. 20. Schieben Sie C1 auf BS, um BT zu erhalten. 21. Stecken Sie für BU das Teil C16 auf BT. Simulus - www.simulus.de...
- Seite 14 Bein LE mithilfe der Teile A13 und C15 mit BU. Es entsteht das Teil BV. 23. Verbinden Sie die Teile A12, M14, A16 und C12 mit BV. Der T-Rex ist nun fertiggestellt. Wenn sich die Beine des T-Rex nicht bewegen, legen Sie auf jeder Seite 1 – 3 Pa- pier-Unterlegscheiben (M15) ein.
-
Seite 15: Fernbedienung
Fernbedienung Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung mithilfe eines Schrau- bendrehers und legen Sie 2 Batterien des Typs AAA ein. Linkes Bein Vorwärts laufen Kopf Rechts Bein Mode Simulus - www.simulus.de... -
Seite 16: Verwendung
Remote Control Modus (R/C) Demo Modus Schalten Sie M8 am T-Rex ein, indem Sie den Schalter auf ON stellen. Der T-Rex befindet sich automatisch im Demo Mode. Sie können den Demo Modus auch über die Fernbedie- nung einstellen, indem Sie den Schalter der Fernbedienung auf die mittlere Position Demo stellen. -
Seite 17: Technische Daten
Technische Daten Stromversorgung T-Rex 3 x Batterie Typ AA / Mignon, 1,5 V Stromversorgung Fernbedienung 2 x Batterie Typ AAA / Micro, 1,5 V Bauteile Modi Demo, Free, R/C Material Holz, Kunststoff Bewegliche Teile Kopf / Hals, Beine, Schwanz Tasten Maße Dinosaurier... - Seite 18 Simulus – www.simulus.de...
- Seite 19 Simulus - www.simulus.de...
- Seite 20 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 07.09.2018 – LZ//TS Simulus – www.simulus.de...
- Seite 21 Maquette en bois télécommandée "T-Rex" avec effets sonores, 30 x 40 cm, 102 pièces Mode d'emploi NX-6906-675...
- Seite 22 Table des matières Votre nouvelle maquette en bois télécommandée "T-Rex"..........3 Contenu ..........................3 Accessoires requis ......................3 Consignes préalables ......................4 Consignes de sécurité ...................... 4 Consignes importantes pour le traitement des déchets ............ 4 Déclaration de conformité ....................5 Mise en marche ........................
-
Seite 23: Votre Nouvelle Maquette En Bois Télécommandée "T-Rex
Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu T-Rex composé de 102 pièces : 2 x M1 4 x M2 1 x M3 ... -
Seite 24: Consignes Préalables
Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. Simulus – www.simulus.fr... -
Seite 25: Déclaration De Conformité
équipements électriques et électroniques et 2014/30/UE, concernant la compatibilité électromagnétique. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Simulus – www.simulus.fr... -
Seite 26: Mise En Marche
Ne convient pas aux enfants de moins de 3 ans. Contient des petites pièces pouvant être avalées ! Risque d'étouffement ! Assemblez le T-Rex comme décrit ci-dessous. NOTE : Si les pièces s'emboîtent avec difficulté, vous pouvez les poncer légèrement à... -
Seite 27: Patte Gauche
LB à l'aide d'un autre raccord M2. Vous obtenez l'ensemble LC. 4. Assemblez les pièces B8 et D15 avec l'ensemble LC pour former la pièce LD. 5. Assemblez les pièces C17 et C8 à l'avant du pied LD. Vous formez la partie LE. Simulus – www.simulus.fr... -
Seite 28: Jambe Droite
RB à l'aide d'un autre raccord M2. Vous obtenez l'ensemble RC. 4. Assemblez les pièces D17 et B9 avec l'ensemble RC pour former la pièce RD. 5. Assemblez les pièces B13 et C218 à l'avant du pied RD. Vous formez la partie RE. Simulus – www.simulus.fr... -
Seite 29: Tête
7. Insérez la A9 dans HF. Vous formez la partie HG. 8. Insérez la pièce C5 par en dessous sur HG. Ouvrez la bouche du T-Rex conformément à l'angle indiqué et insérez la pièce C5 vers l'extrémité de la tête. Vous formez la partie HH. - Seite 30 15. Assemblez B4 et HN. Prenez les parties D1 et B1 et répétez l'étape 14 sur l'autre côté de la tête. Assemblez finalement B18 et HN pour former HO. Veillez à bien respecter l'orientation du câble. La tête est alors prête et sera appelée HP. Simulus – www.simulus.fr...
-
Seite 31: Corps
La ligne mène le câble gris et noir et la ligne B le câble gris et jaune. Assemblez les pièces D10 et D8 et insérez-les dans BE pour créer la pièce BF. Simulus – www.simulus.fr... - Seite 32 10. Assemblez les pièces B5 et M9 avec BI. Vous formez la partie BJ. 11. Assemblés les ensembles avec la partie BK en insérant les parties E14, C6 et A14 sur 12. Insérez B15 sur BK pour former BL. Simulus – www.simulus.fr...
- Seite 33 Simulus – www.simulus.fr...
- Seite 34 Insérez E12. Assemblez D16 et A20 à l'extrémité arrière de E12. Pour compléter la queue, ajoutez E8. 19. Insérez la partie D7 sur BR. Veillez à ce qu'il soit correctement orienté. Vous obtenez 20. Insérez C1 sur BS pour former BT. 21. Pour BU, insérez la partie C16 sur BT. Simulus – www.simulus.fr...
- Seite 35 A13 et C15. Vous formez la partie BV. 23. Assemblez les parties A12, M14, A16 et C12 avec BV. Le T-Rex est alors fini. les pieds du T-Rex ne bougent pas, insérez 1 à 3 rondelles de papier (M15) de chaque côté.
-
Seite 36: Télécommande
Télécommande Ouvrez le compartiment des piles situé à l'arrière de la télécommande à l'aide d'un tournevis et insérez 2 piles AAA. Patte gauche Avancer Tête Patte droite Mode Simulus – www.simulus.fr... -
Seite 37: Utilisation
Placez l'interrupteur de la télécommande en position Free, sur la gauche. Appuyez sur une touche de votre choix sur la télécommande. Le T-Rex rugit et remue plus fort que dans le mode Demo. En mode Free, le T-Rex réagit aux sons et aux lumières vives. -
Seite 38: Caractéristiques Techniques
Caractéristiques techniques Alimentation T-Rex 3 piles AA / 1,5 V Alimentation télécommande 2 piles AAA / 1,5 V Éléments d'assemblage Modes Demo, Free, R/C Matériaux Bois, plastique Éléments mobiles Tête / cou, pattes, queue Boutons Dimensions T-Rex 14,5 x 30 x 40 cm Dimensions télécommande... - Seite 39 Simulus – www.simulus.fr...
- Seite 40 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 ( 0 ) 3 88 58 02 02 © REV1 – 07.09.2018 – LZ//TS Simulus – www.simulus.fr...
