VisorTech IPC-635.hd Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Outdoor-IP-Überwachungskamera.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue Outdoor-
IP-Überwachungskamera optimal einsetzen können.
Lieferumfang
• Outdoor-Überwachungskamera IPC-635.hd
• Netzteil (1,30 m Kabel)
• Adapter-Kabel
• Montagematerial (3× Schrauben, 3× Dübel, Sechskant-
Schraubendreher, Kreuzschlitz-Schraubendreher)
• Schnellstartanleitung
Zusätzlich benötigt:
• microSD-Karte bis 32 GB (z. B. ZX-2651)
Optional benötigt:
• micro-SIM-Karte mit Datenflat
Empfohlene App:
• Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrer Überwachungskamera und Ihrem Mobilgerät
herstellen kann. Wir empfehlen hierzu die kostenlose App Tycam.
Technische Daten
Stromversorgung 12 V DC, 2 A
Eingang 100 – 240 V AC, 50/60 Hz, 0,8 A
Netzteil
Ausgang 12 V DC, 2 A
Funk-Frequenz GSM 900-GSM 1.800
Max. Sende- GSM 900 32,74 dBm
leistung GSM 1.800 29,5 dBm
Blende f/2,0
Bildwinkel 120°
Auflösung 1280 × 720 Pixel (720p)
Bildrate max. 25 Bps
Video-Kompression H.264
Speicherkarte microSD bis 32 GB
SIM-Karte micro-SIM
PIR-Sensor
Reichweite bis zu 15 m
IR-Nachtsicht
IR-LEDs 36
Standard 802.11b/g/n
WLAN
Schutz WPA2-AES
Kundenservice: 07631 / 360 - 350
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

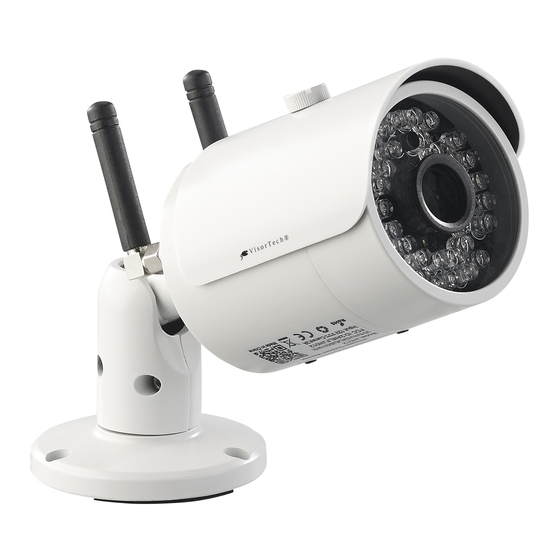

Outdoor-IP-Überwachungskamera IPC-635.hd
mit GSM, 3G & WLAN, HD-Video & Nachtsicht
GSM 900 / 1.800 / 2.100 MHz
Mikrofon
microSD-Kartenschacht
Anschlüsse SIM-Kartenschacht
Strombuchse
Schutzart IP65 Strahlwasserschutz
Netzteilkabel 130 cm
Maße (Ø × H) 66 × 166 mm
Gewicht 339 g
Produktdetails
1. Montageplatte 7.
2. Einstell-Schraube 8.
3. Sonnenschutz 9.
4. GSM-Antenne 10. IR-LED
5. WLAN-Antenne 11. microSD-/SIM-Kartenschacht
6. Kamera-Linse 12. Strombuchse
Montage
HINWEIS:
Bitte beachten Sie bei der Wahl des Montageortes
folgende Punkte:
• Die Kamera ist gegen Strahlwasser aus beliebigem Win-
kel geschützt. Sie ist für die Montage im Innen- und
Außenbereich geeignet.
• Es sollte sich eine geeignete Steckdose in Reichweite des
Kamera-Netzteils befinden.
• Achten Sie darauf, dass sich möglichst keine Störquel-
len in der Nähe der Kamera bzw. zwischen Kamera und
Router befinden.
• Beton- und Stahlwände dämpfen das Funksignal.
Bedienungsanleitung – 1
1. Nehmen Sie die Montageplatte als Schablone und zeichnen
Sie an der gewünschten Stelle (Wand oder Decke) drei Bohrlö-
cher ein.
2. Bohren Sie an den markierten Stellen Löcher. und setzen Sie in
jedes Loch einen Dübel ein.
3. Führen Sie das Kabel durch die Kabelführung der Montage-
platte. Schrauben Sie die Montageplatte dann an.
4. Lockern Sie die Gelenkschrauben mit dem mitgelieferten
Sechskant-Schraubendreher und richten Sie Ihre Kamera aus.
Ziehen Sie die Gelenkschrauben dann wieder fest an.
Betriebs-LED
Netzteilkabel
Adapter-Kabel
5. Verbinden Sie das Adapter-Kabel mit der Strombuchse Ihrer
Kamera und dem Netzteilkabel. Achten Sie dabei darauf, dass
die Pfeile an den Steckern aufeinander zeigen.
Inbetriebnahme
App installieren
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrem Gerät und Ihrem Mobilgerät herstellen kann.
Wir empfehlen hierzu die kostenlose App Tycam. Suchen Sie
diese im Google Play Store (Android) oder im App Store (iOS) und
installieren Sie sie auf Ihrem Mobilgerät.
NX-4527-675
ACHTUNG!
Achten Sie darauf, dass an der gewählten Bohrstelle
keine Leitungen oder Rohre verlaufen. Dies kann zu
Verletzungen oder Umgebungsschäden führen!
HINWEIS:
Bitte beachten Sie, dass das mitgelieferte
Montagematerial für den gewünschten Anbringungsort
möglicherweise nicht geeignet ist. Passendes
Montagematerial erhalten Sie im Baumarkt.
© REV2 – 20. 12. 2018 – EB//BS//MF
