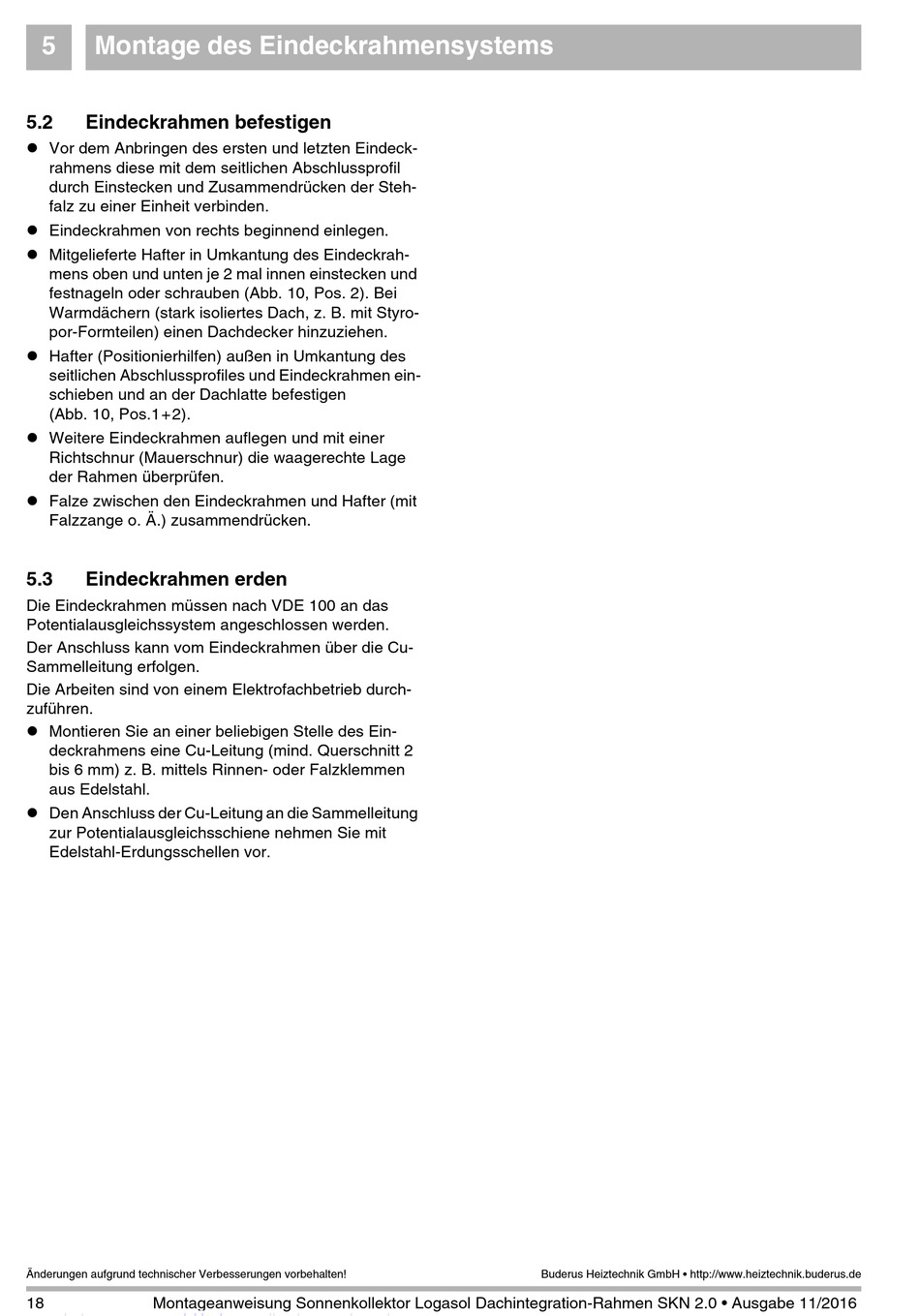

5 Montage des Eindeckrahmensystems
5.2

Eindeckrahmen befestigen

l Vor dem Anbringen des ersten und letzten Eindeck-
rahmens diese mit dem seitlichen Abschlussprofil
durch Einstecken und Zusammendrücken der Steh-
falz zu einer Einheit verbinden.
l Eindeckrahmen von rechts beginnend einlegen.
l Mitgelieferte Hafter in Umkantung des Eindeckrah-
mens oben und unten je 2 mal innen einstecken und
festnageln oder schrauben (Abb. 10, Pos. 2). Bei
Warmdächern (stark isoliertes Dach, z. B. mit Styro-
por-Formteilen) einen Dachdecker hinzuziehen.
l Hafter (Positionierhilfen) außen in Umkantung des
seitlichen Abschlussprofiles und Eindeckrahmen ein-
schieben und an der Dachlatte befestigen
(Abb. 10, Pos.1+2).
l Weitere Eindeckrahmen auflegen und mit einer
Richtschnur (Mauerschnur) die waagerechte Lage
der Rahmen überprüfen.
l Falze zwischen den Eindeckrahmen und Hafter (mit
Falzzange o. Ä.) zusammendrücken.
5.3

Eindeckrahmen erden

Die Eindeckrahmen müssen nach VDE 100 an das
Potentialausgleichssystem angeschlossen werden.
Der Anschluss kann vom Eindeckrahmen über die Cu-
Sammelleitung erfolgen.
Die Arbeiten sind von einem Elektrofachbetrieb durch-
zuführen.
l Montieren Sie an einer beliebigen Stelle des Ein-
deckrahmens eine Cu-Leitung (mind. Querschnitt 2
bis 6 mm) z. B. mittels Rinnen- oder Falzklemmen
aus Edelstahl.
l Den Anschluss der Cu-Leitung an die Sammelleitung
zur Potentialausgleichsschiene nehmen Sie mit
Edelstahl-Erdungsschellen vor.
