VT 115 X MANUAL

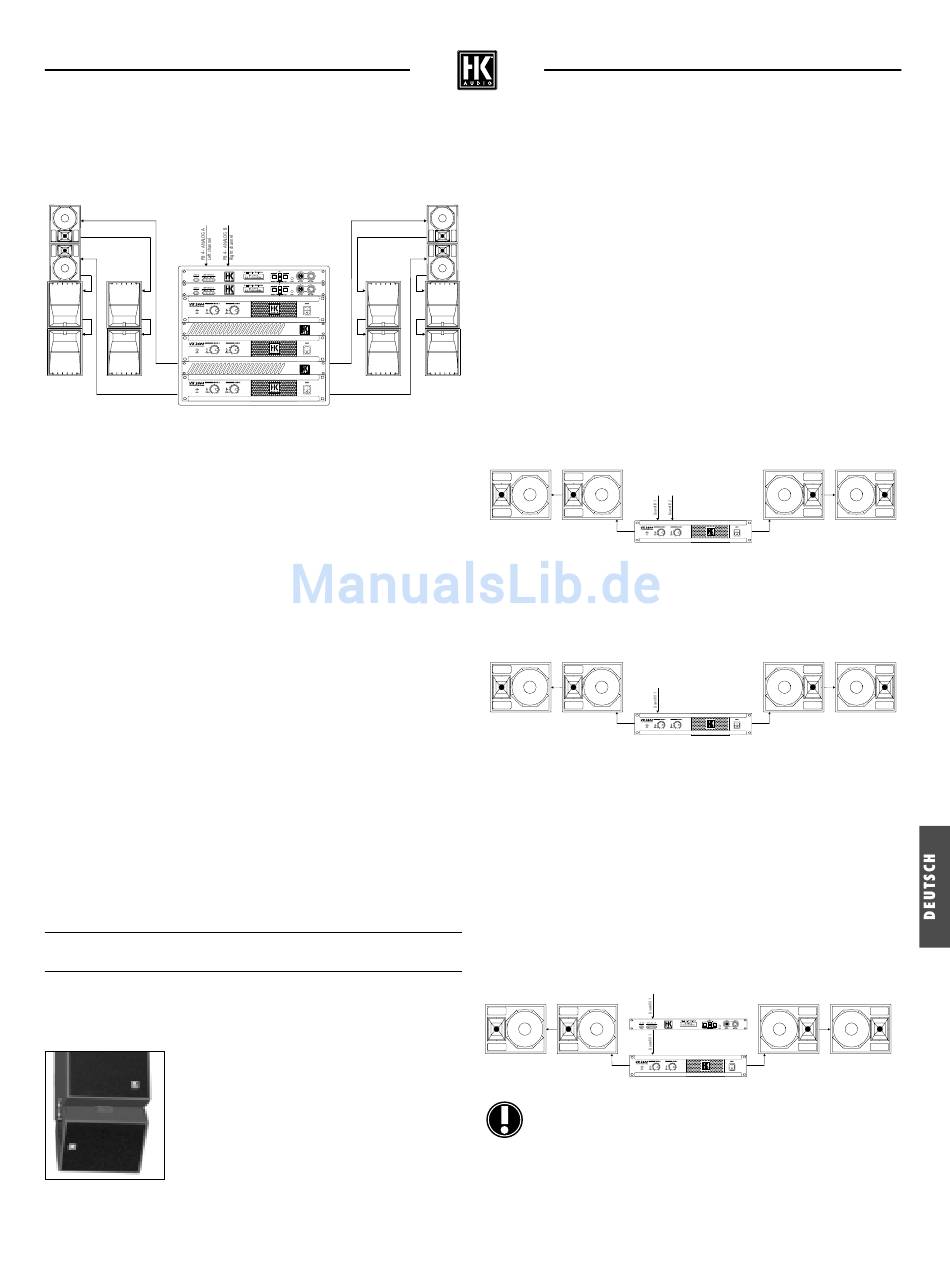

Schließen Sie zuerst die VT 115 X (EP 4 Buchse IN) mit dem EP 4 -
Lautsprecherkabel an der PB 4 an. Verbinden sie dann die HL 118
mit Speakon ® -Lautsprecherkabel mit der VT 115 X (Speakon
PARALLEL OUT).
PB 4 - A b
PB 4 - A a
Die VX 2400 und DFCs im Power-Rack sind folgendermaßen zugeordnet:
oberer DFC > oberer VX 2400 - CHANNEL A > VT 115 X - PA links (PB 4 - A a)
oberer DFC > oberer VX 2400 - CHANNEL A > VT 115 X - PA links (PB 4 - A b)
oberer DFC > mittlerer VX 2400 - CHANNEL A > HL 118 - PA links (PB 4 - A a)
oberer DFC > unterer VX 2400 - CHANNEL A > HL 118 - PA links (PB 4 - A b)
unterer DFC > oberer VX 2400 - CHANNEL B > VT 115 X - PA rechts (PB 4 - B a)
unterer DFC > oberer VX 2400 - CHANNEL B > VT 115 X - PA rechts (PB 4 - B b)
unterer DFC > mittlerer VX 2400 - CHANNEL B > HL 118 - PA rechts (PB 4 - B a)
unterer DFC > unterer VX 2400 - CHANNEL B > HL 118 - PA rechts (PB 4 - B b)

2.4.1 Betrieb der VT 115 X mit den Subwoofern

RL 118 (F) oder LP 118
Die VT 115 X kann außer mit dem Subwoofer HL 118 der HK AUDIO
T-Serie auch mit den Subwoofern RL 118 (F) aus der R-Serie oder
LP 118 Sub aus der LINEAR PRO Serie betrieben werden. Dabei ist
grundsätzlich wie beim Betrieb der VT 115 X mit HL 118 zu verfah-
ren. Verwenden Sie Lautsprecherkabel, DFC-Filter bzw. AC 22-Module
wie in folgender Tabelle aufgeführt:
Subwoofer LS-Kabel für Verbindung
Subw. mit VT 115 X
RL 118(-F) EP 4 (RL 118-F)
EP 4 / SPEAKON (RL 118)
®
®
LP 118 SPEAKON
2.5 VT 115 X als Downfill für R-Series
Die Breite des VT 115 X von 60 cm ermöglicht
die Verwendung als Downfill-Lautsprecher unter
R-Serie Clustern wenn diese in der Variante 50°
horizontal / 25° vertikal installiert sind.
® -Buchse
PR 324 / DFC / PB 4
PB 4 - B a
PB 4 - B b
DFC-Filter AC 22 - Modul
VT115-RL118 VT 112/VT 212
VT115-RL118 m VT 115 X - RL 118
VT115-LP118 VT 112/VT 212
VT115-LP118 m VT 115 X - HL 118
Andere Downfill-Varianten in Kombination mit R-Serie-
Lautsprechern sind nicht zu empfehlen!
Stellen Sie den Betriebsartenschalter PASSIVE / BIAMP in
Schalterstellung PASSIVE. Zum Anschluss an den Verstärker VX 2400
benutzen Sie die Speakon ® -Anschlussbuchse IN. Benutzen Sie zwei-
oder vieradriges Lautsprecherkabel.
Zum Anschluss der VT 115 X verwenden Sie die Speakon
Anschlussbuchsen OUTPUT A oder OUTPUT B der VX 2400.
Pro Endstufenkanal dürfen maximal zwei VT 115 X angeschlossen
werden. Der Pegel der an OUTPUT A angeschlossenen VT 115 X
wird mit Gainregler CHANNEL A, der Pegel der an OUTPUT B ange-
schlossenen VT 115 X mit Gainregler CHANNEL B eingestellt.
Sollen die beiden Endstufenkanäle der VX 2400 zweikanalig (stereo)
angesteuert werden, schließen sie einen Signalweg an INPUT A, den
anderen Signalweg an INPUT B der VX 2400 an. Stellen Sie den
Betriebsartenschalter MODE der VX 2400 in Schalterstellung STEREO.
DFC 1
Downfill 1
Sollen die beiden Endstufenkanäle der VX 2400 einkanalig (mono)
angesteuert werden, schließen sie den Signalweg an INPUT A oder an
INPUT B der VX 2400 an. Stellen Sie den Betriebsartenschalter MODE
der VX 2400 in Schalterstellung MONO.
Source: DFC
Downfill 1
Verbinden Sie den HF OUT des DFC mit dem entsprechenden Eingang
der VX 2400 mit symmetrischen Kabeln.
Wählen Sie am DFC das Filter VT115 solo oder VT115 solo m aus *).
Dieses entzerrt Frequenz- und Phasengang und beinhaltet die
DFC-üblichen Limiterfunktionen für die VT 115 X. Weiterhin stehen
alle Regelmöglichkeiten des DFC wie z.B. Pegeleinstellung, Equalizer
oder Delayeinstellung zur Verfügung.
*)Das Filter VT115 solo m weist eine kürzere Latenzzeit
auf als das Filter VT115 solo, entzerrt jedoch nicht den
Phasengang des 15"-Lautsprechers der VT 115 X.
Audiosignal
Downfill 1
Die Latenzzeit der Filter VT 115 solo und VT 115
solo m weicht von der Latenzzeit der Filter zum
Betrieb der R-Serie-Lautsprecher ab und muß deshalb
unbedingt mittels der Delayfunktion des DFC (Masterdelay)
an diese angeglichen werden.
® -
DFC 2
VX 24000
Downfill 2
Switch MODE in STEREO position
VX 24000
Downfill 1
Switch MODE in MONO position
VX 24000
Downfill 1
Switch MODE in MONO position
