VT 115 X MANUAL

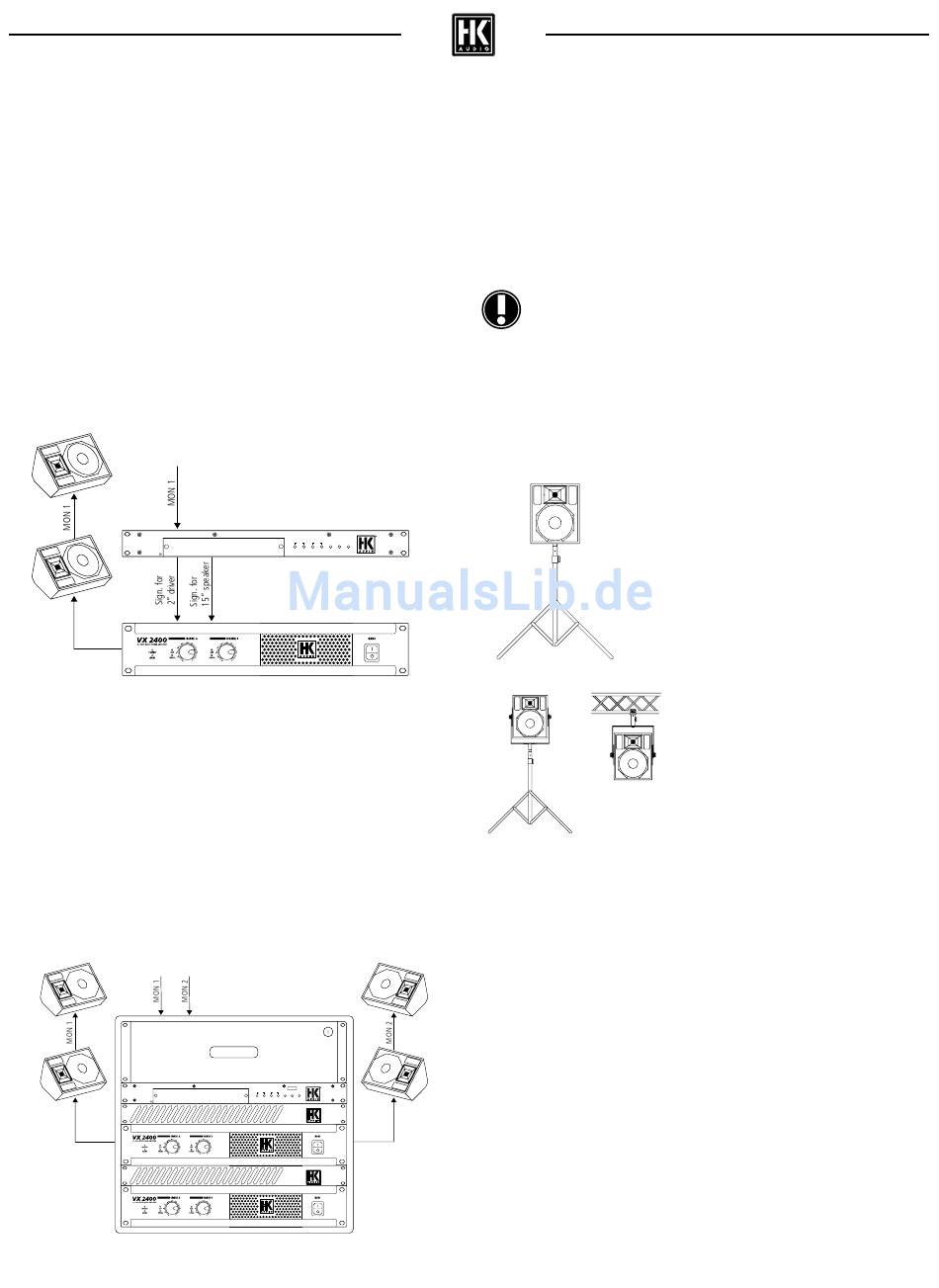

2.2 VT 115 X als aktiver Bodenmonitor
(Biamp- Betrieb)
Stellen Sie den Betriebsartenschalter PASSIVE / BIAMP in Schalter-
stellung BIAMP. Der Anschluss an die Endstufe VX 2400 erfolgt über
die Speakon ® -Anschlussbuchse IN. Hierfür ist vieradriges Speakon-
Lautsprecherkabel mit ausreichendem Querschnitt
(min. 4 x 2,5 mm ) zu verwenden.
2
An der Endstufe VX 2400 wird für den Anschluss der VT 115 X die
Speakon -Anschlussbuchse OUTPUT A (OUTPUT A+B) verwendet. Die
®
Speakon ® -Buchse OUTPUT A stellt auch das Signal OUTPUT B (+2, -2)
zur Verfügung. An einer VX 2400 dürfen maximal zwei VT 115 X
angeschlossen werden. Stellen Sie den Pegel des 2"-Treibers mit
Gainregler CHANNEL A, den Pegel des 15"-Lautsprechers mit
Gainregler CHANNEL B ein. Drehen Sie beide Gainregler der VX 2400
auf die Stellung 0 dB (Rechtsanschlag). Stellen Sie den
Betriebsartenschalter MODE in Schalterstellung STEREO.
Mixing Console
DISCONNECT
MAINS PLUG
BEFORE
REMOVING
THIS COVER
RT 112 – RL 118 MODULE
MON 1
Switch MODE in STEREO position
Verbinden Sie INPUT A der VX 2400 mit OUTPUT HIGH/FULLRANGE
des linken oder rechten Kanals des AC 22 . Analog dazu erfolgt die
Verbindung des von INPUT B der VX 2400 mit dem Ausgang OUTPUT
LOW des linken oder rechten Kanals des AC 22. Somit können mit dem
AC 22 zwei aktiv (biamp) angesteuerte Monitorwege realisiert
werden. Stellen Sie den Betriebsartenschalter FULLRANGE / BIAMP des
AC 22 in Schalterstellung BIAMP und den Betriebsartenschalter
STEREO BASS / MONO BASS in Schalterstellung STEREO BASS. Am
AC 22 muß das lautsprecherspezifische Modul VT 115 X Monitor für
den Solobetrieb der VT 115 X installiert sein.
Mixing Console
DISCONNECT
MAINS PLUG
BEFORE
REMOVING
THIS COVER
RT 112 – RL 118 MODULE
MON 1
18
AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
A C T I V E C R O S S O V E R - L I M I T E R
HIGH LOW
LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS
VX 2400
PR 2424 /AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
A C T I V E C R O S S O V E R - L I M I T E R
HIGH LOW
LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS
MON 2
Verwenden Sie die XLR-female-Buchsen LEFT IN und RIGHT IN der
PB 2 im Power-Rack als Signaleingänge. Der Anschluss der VT 115 X
erfolgt mit vieradrigen Lautsprecherkabel an den Speakon
SPEAKER OUTPUT L und SPEAKER OUTPUT R der PB 2 im Power-Rack
Die VX 2400 im Power-Rack sind folgendermaßen zugeordnet:
obere VX 2400 - CHANNEL A > 2"-Treiber - MON 1 (PB 2 - OUTPUT L)
obere VX 2400 - CHANNEL B > 2"-Treiber - MON 2 (PB 2 - OUTPUT R)
untere VX 2400 - CHANNEL A > 15"-LS - MON 1 (PB 2 - OUTPUT L)
untere VX 2400 - CHANNEL B > (15"-LS - MON 2 (PB 2 - OUTPUT R)
Beim Betrieb der VT 115 X als Monitorlautsprecher
kann der DFC aufgrund seiner Latenzzeiten in
Zusammenhang mit der geringen Abhörentfernung nicht
verwendet werden!

2.3 VT 115 X als Fullrange PA-Lautsprecher

Durch die 15"/2"-Treiberbestückung kann die
VT 115 X für viele Beschallungsaufgaben, bei
denen kein besonderer Tiefbass erforderlich ist,
als Fullrange-PA-Lautsprecher ohne zusätz-
lichen Subwoofer eingesetzt werden.
Der integrierte Dreifach- Hochständerflansch
ermöglicht bei der Aufstellung auf Stativen
eine dreistufige vertikale Ausrichtung (+5°,
-3°, -10°) auf die zu beschallende Fläche.
dreh- und neigbar an Traversensystemen aufgehängt werden (Beispiel:
Frontfill bzw. Downfill). Siehe hierzu auch Kapitel 3. Zubehör.
Stellen Sie den Betriebsartenschalter PASSIVE / BIAMP der VT 115 X
in Schalterstellung PASSIVE. Der Anschluss an den Verstärker VX 2400
erfolgt über die Speakon ® -Anschlussbuchse IN. Hierfür kann zwei-
oder vieradriges Lautsprecherkabel verwendet werden.
Verwenden Sie die Speakon
®
OUTPUT B der Endstufenkanäle A bzw. B zum Anschluss der VT 115 X.
Pro Endstufenkanal dürfen maximal zwei VT 115 X angeschlossen
werden. Stellen Sie den Pegel der an OUTPUT A angeschlossenen
VT 115 X mit Gainregler CHANNEL A, den Pegel der an OUTPUT B
angeschlossenen VT 115 X mit Gainregler CHANNEL B ein.
Sollen die beiden Endstufenkanäle der VX 2400 zweikanalig ange-
steuert werden, schließen sie einen Signalweg an INPUT A, den
anderen Signalweg an INPUT B der VX 2400 an. Stellen Sie den
Betriebsartenschalter MODE der VX 2400 in Schalterstellung STEREO.
Eine stufenlose vertikale und horizon-
tale Ausrichtung ist bei Montage des
vertikalen Montagebügels in Verbindung
mit dem Ständerflanschadapter möglich.
Mit montiertem vertikalem Montage-
bügel in Verbindung mit einem
TV-Zapfen und einem TV-Overlocker
kann die VT 115 X ebenfalls stufenlos
-Anschlussbuchsen OUTPUT A oder
-Buchsen
®
