VT 115 X MANUAL
DFC (Digital Field Controller)
Der DFC ist ein einkanaliger digitaler Controller, der mit FIR-
Filtertechnologie arbeitet. Dadurch können nahezu beliebige
Entzerrungen des Frequenz- und Phasenganges realisiert und
die Beschallungsanlage somit optimal eingestellt werden.
Der DFC bietet folgende Funktionen:
• Frequenzweiche
• Entzerrung des Frequenz- und Phasenganges
• Temperatur- und Peaklimiter für die einzelnen Wege
• Einstellmöglichkeit für Delay pro Frequenzband (Weg) und
Masterdelay
• Einstellmöglichkeit für Pegel pro Frequenzband (Weg) und
Masterpegel
• grafischer Equalizer mit 28 Frequenzbändern
Mit der von HK AUDIO angebotenen Software lassen sich bis zu
32 DFCs von einem PC aus fernsteuern und überwachen. Dadurch
können selbst große und komplexe Beschallungssysteme sehr leicht
und mit wenig Equipment kontrolliert werden.
Power-Rack PR 2424 / AC 22
Das nach VDE-Norm konfigurierte HK AUDIO Power-Rack
PR 2424 / AC 22 besteht aus:
• 2x Endstufe VX 2400
• 1x Controller AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
DISCONNECT A C T I V E C R O S S O V E R - L I M I T E R
MAINS PLUG HIGH LOW
BEFORE • 1x Anschlußfeld PB 2
REMOVING
THIS COVER LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS
RT 112 – RL 118 MODULE
• 1x Stromunterverteilung PS 32
• 1x Schublade 3 HE
Die Geräte sind innerhalb des Power-Rack für die Ansteuerung von
HK AUDIO Beschallungssystemen fertig verkabelt.
Power-Rack PR 324 / DFC / PB 4
Das nach VDE-Norm konfigurierte HK AUDIO Power-Rack
PR 324/DFC/PB 4 besteht aus:
• 3x Endstufe VX 2400
• 2x Digital Field Controller
• 1x Anschlußfeld PB 4
• 1x Stromunterverteilung PS 32

2. ANWENDUNGEN

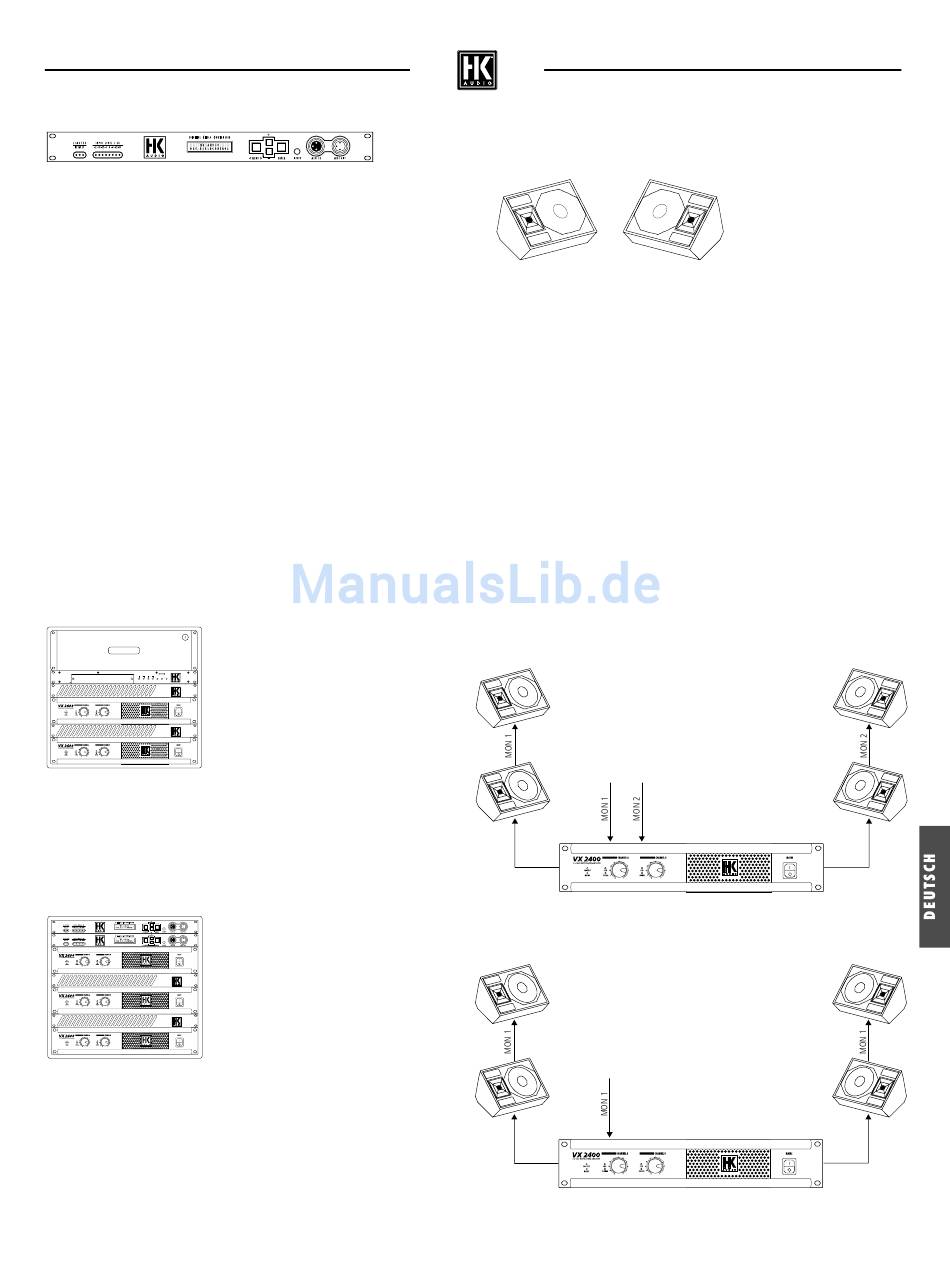

2.1 VT 115 X als passiver Bodenmonitor

Die Kombination von linken und rechten Gehäuseausführungen
ermöglichen, eine Minimierung der Kammfilterverzerrungen (Phasing)
zwischen den einzelnen Monitorlautsprechern.
Das CD-Horn strahlt nun 40° horizontal und 60° vertikal ab. Dies führt
zu mehr Reichweite und einer besseren Ausleuchtung der Bühne
in der Tiefe.
Bringen Sie den Betriebsartenschalter PASSIVE / BIAMP in
Schalterstellung PASSIVE. Der Anschluss an die Endstufe VX 2400
erfolgt über die Speakon ® -Anschlussbuchse IN. Hierfür kann
zwei- oder vieradriges Lautsprecherkabel mit ausreichendem
Querschnitt (min 2 x 2,5 mm 2 ) verwendet werden.
Zum Anschluss der VT 115 X verwenden Sie die Speakon
buchsen OUTPUT A oder OUTPUT B der VX 2400.
Pro Endstufenkanal dürfen maximal zwei VT 115 X angeschlossen
werden. Der Pegel der an OUTPUT A angeschlossenen VT 115 X wird
mit Gainregler CHANNEL A, der Pegel der an OUTPUT B ange-
schlossenen VT 115 X mit Gainregler CHANNEL B eingestellt.
Mixing Console
MON 1
Switch MODE in STEREO position
Mixing Console
MON 1
Switch MODE in MONO position
Die Gehäuseform der
VT 115 X erlaubt eine
Aufstellung als
Bodenmonitor mit dem
Gehäusewinkel 40 Grad.
-Anschluss-
®
VX 2400
MON 2
VX 2400
MON 1
