VT 115 X MANUAL
Source:
1x AC 22
or 2x DFC
Switch MODE in STEREO position
Sollen die beiden Endstufenkanäle der VX 2400 einkanalig ange-
steuert werden, schließen Sie den Signalweg an INPUT A oder
INPUT B der VX 2400 an. Stellen Sie den Betriebsartenschalter
MODE der VX 2400 in Schalterstellung MONO.
Source:
1x AC 22
or 1x DFC
Switch MODE in MONO position
Ansteuerung mit DFC
Verbinden Sie den HF OUT des DFC mit dem entsprechenden Eingang
der VX 2400 mit symmetrischen Kabeln.
Mixing Console
Switch MODE in MONO position

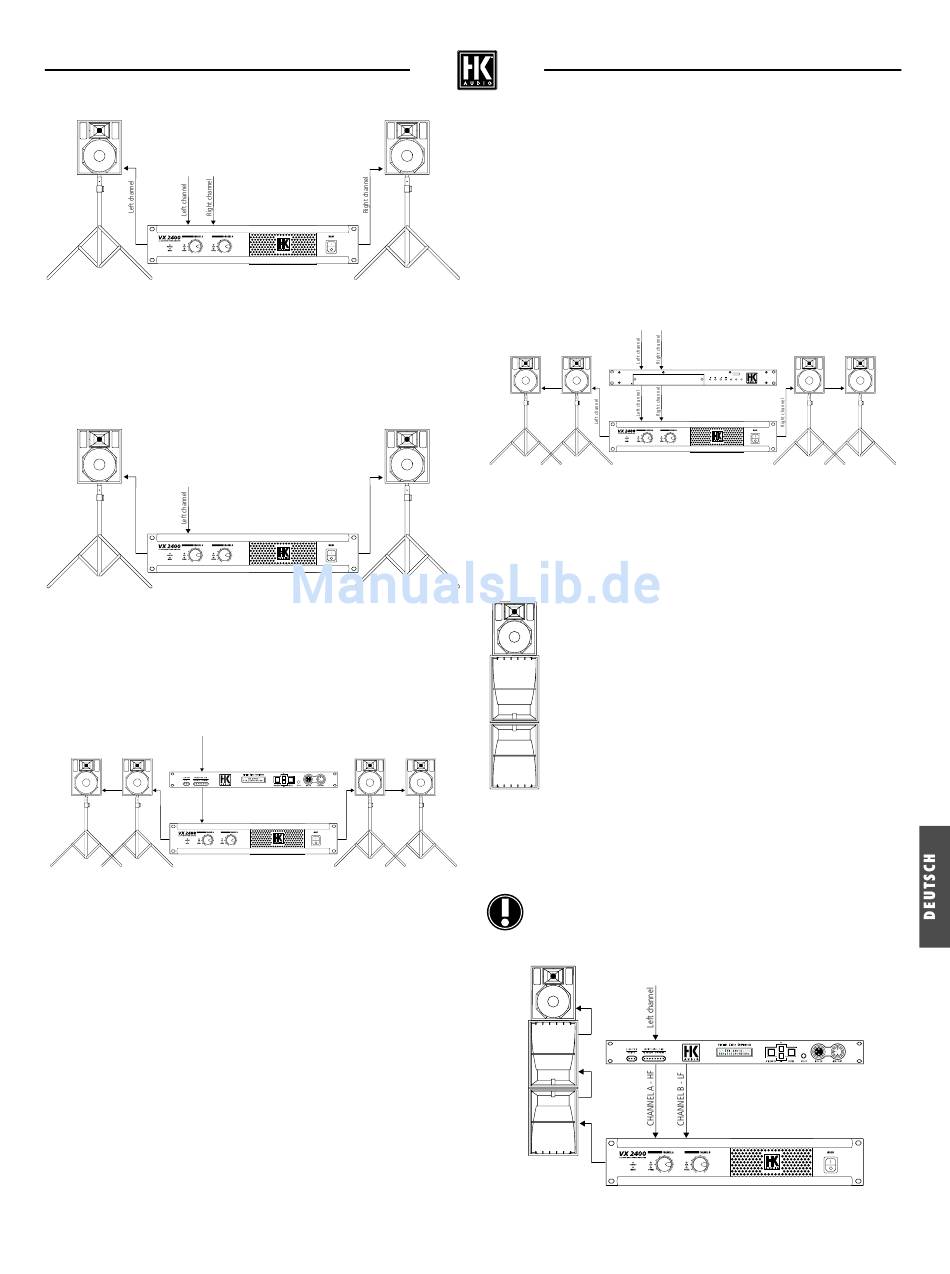

Beispiel: einkanaliges PA-System mit DFC, VX 2400 und VT 115 X.
Wählen Sie das Filter VT115 solo oder VT115 solo m am
DFC aus*). Dieses entzerrt Frequenz- und Phasengang und beinhaltet
die DFC-üblichen Limiterfunktionen für die VT 115 X. Weiterhin
stehen alle Regelmöglichkeiten des DFC wie z.B. Pegeleinstellung,
Equalizer oder Delayeinstellung zur Verfügung.
*) Das Filter VT115 solo m weist eine kürzere Latenzzeit
auf als das Filter VT115 solo, entzerrt jedoch nicht den
Phasengang des 15"-Lautsprechers der VT 115 X. (m= mini-
mum Latency)
VX 2400
VX 2400
DFC
VX 2400
Ansteuerung mit AC 22
Zur Ansteuerung mit dem Controller AC 22 verbinden Sie die Eingänge
der VX 2400 mit den Ausgängen HIGH/FULLRANGE des linken bzw.
rechten Kanals des AC 22.
Stellen Sie den Betriebsartenschalter FULLRANGE / BIAMP des AC 22
in Schalterstellung FULLRANGE und den Betriebsartenschalter STEREO
BASS / MONO BASS des AC 22 in Schalterstellung STEREO BASS. Am
AC 22 muss das lautsprecherspezifische Modul VT 115 X Monitor für
den Solobetrieb der VT 115 X installiert sein.
Mixing Console
DISCONNECT
MAINS PLUG
BEFORE
REMOVING
THIS COVER
RT 112 – RL 118 MODULE
Switch MODE in STEREO position
Beispiel: zweikanaliges PA-System mit AC 22, VX 2400 und VT 115 X.

2.4 VT 115 X als PA-System mit HL 118

Ansteuerung mit DFC
Verbinden Sie INPUT A der VX 2400 mit dem HF OUT des
DFC . Analog dazu erfolgt die Verbindung von INPUT B mit
dem LF OUT des DFC. Am DFC wird das Filter VT115-
HL118 oder VT115-HL118 m ausgewählt. Dieses entzerrt
Frequenz- und Phasengang*) und beinhaltet die DFC-
üblichen Limiterfunktionen für das Beschallungssystem
VT 115 X / HL 118 / VX 2400. Weiterhin stehen alle
Regelmöglichkeiten des DFC wie z.B. Pegeleinstellung,
Equalizer- oder Delayeinstellung zur Verfügung.
*)Das Filter VT115-HL118 m weist eine kürzere Latenzzeit auf
als das Filter VT115-HL118, entzerrt jedoch nicht den
Phasengang des 15"-Lautsprechers der VT 115 X.
Der schaltbare Limiter der Endstufe muss unbedingt
ausgeschaltet sein (Schalter Stellung OFF)!
Ansteuerung mit AC 22
Mixing Console
AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
A C T I V E C R O S S O V E R - L I M I T E R
HIGH LOW
LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS
VX 2400
DFC
VX 2400
Switch MODE in STEREO position
19
