VT 115 X MANUAL
WILLKOMMEN
IN DER HK AUDIO -
FAMILIE!
Vielen Dank, dass Sie sich für ein (weiteres) Produkt von HK AUDIO
entschieden haben. Als Multifunktions-Lautsprecherbox kann die
VT 115 X für eine Vielzahl von Anwendungen eingesetzt werden
und wird damit zu einem rentablen Beschallungswerkzeug.
Die besondere Gehäuseform und die mechanische Ausstattung erlaubt
den Einsatz als Monitorlautsprecher oder auch als PA Lautsprecher in
verschiedenen Aufstellungs- bzw. Installationsvarianten. Hierzu ist ein
umfangreiches mechanisches Zubehör erhältlich, worüber Sie sich in
Kapitel 3 informieren können.
Bitte nehmen Sie sich die Zeit zum Lesen dieses Handbuches, um
alle Möglichkeiten, die Ihnen die VT 115 X Lautsprecherbox
bietet, kennenzulernen.

INHALTSVERZEICHNIS

1. Lautsprecher VT 115 X . . . . . . . . . . . . . . . . . . . .15
1.1 Aufbau und Mechanik . . . . . . . . . . . . . . . . . . . . . . . . .15
1.2 Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
1.3 Passiver Betrieb der VT 115 X . . . . . . . . . . . . . . . . . . . .16
1.4 Aktiver Betrieb der VT 115 X . . . . . . . . . . . . . . . . . . . .16
1.5 Ergänzende Komponenten . . . . . . . . . . . . . . . . . . . . . .16
2. Anwendungen . . . . . . . . . . . . . . . . . . . . . . . . . .17
2.1 VT 115 X als passiver Bodenmonitor . . . . . . . . . . . . . . .17
2.2 VT 115 X als aktiver Bodenmonitor (Biamp- Betrieb) . . .18
2.3 VT 115 X als Fullrange PA-Lautsprecher . . . . . . . . . . . .18
2.4 VT 115 X als PA-System mit HL 118 . . . . . . . . . . . . . . .19
2.4.1 Betrieb der VT 115 X mit den Subwoofern
RL 118 (F) oder LP 118 Sub . . . . . . . . . . . . . . . . . . . . .21
2.5 VT 115 X als Downfill für R-Series . . . . . . . . . . . . . . . .21
3. Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.1 Vertikaler Montagebügel . . . . . . . . . . . . . . . . . . . . . . .22
3.2 Horizontaler Montagebügel . . . . . . . . . . . . . . . . . . . . .22
3.3 TV-Zapfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.4 TV-Overlocker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.5 Ständerflansch-Adapter . . . . . . . . . . . . . . . . . . . . . . . .22
3.6 Starterseil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.7 Verbinderseil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.8 Aeroquip Stud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.9 Halfcoupler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.10 Trigger Clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.11 Safety Seil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
4. Sicherheitshinweise bei Verwendung eines
Boxenhochständers . . . . . . . . . . . . . . . . . . . . . .23
5. Sicherheistshinweise zum Flugbetrieb . . . . . . . .23
6. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . .24

1. LAUTSPRECHER VT 115 X

Die VT 115 X ist eine kompakte 2-Weg-Fullrange-Lautsprecherbox,
die wahlweise passiv oder aktiv angesteuert werden kann. Die
Bestückung mit einem direktabstrahlenden 15"-Konuslautsprecher in
einem Bassreflexgehäuse und einem 2"-Hochtontreiber mit 60°x 40°
CD-Horn ermöglicht bereits eine Vielzahl von Einsatzmöglichkeiten
auch ohne zusätzlichen Subwoofer. Das multifunktionale Gehäuse der
VT 115 X erlaubt den Einsatz als PA-Lautsprecher wie auch als
Bodenmonitor.
Neben einer hohen Sprachverständlichkeit zeichnet sich die VT 115 X
durch eine außergewöhnliche Phasenlinearität und einen großen
Dynamikbereich aus. Haupteinsatzgebiet der VT 115 X sind
Beschallungen, bei denen ein hoher Schalldruck erzeugt und kurze bis
mittlere Entfernungen überbrückt werden müssen (bis ca. 30 m).
Damit ist sie besonders geeignet für FOH-Anwendungen im mobilen
Bereich, als dezentrale Ergänzung in Großbeschallungssystemen und
natürlich als Bühnenmonitor.
Zur Erweiterung des Tieftonbereiches stehen die HK AUDIO Subwoofer
HL 118, RL 118 und LP 118 Sub zur Verfügung. Für den Betrieb der
VT 115 X mit Subwoofern wird die Endstufe VX 2400 in Verbindung
mit dem Controller AC 22 oder dem Digital Field Controller (DFC)
empfohlen. Für den mobilen Einsatz liefert HK AUDIO fertig konfigu-
rierte Systemracks, die Endstufen (VX 2400), Systemcontroller (AC22
bzw. DFC), Stromversorgung und Patchbays (PB3, PB4) beinhalten.

1.1 Aufbau und Mechanik

Das Gehäuse der VT 115 X besteht aus 19mm starkem,
13-schichtigem Birkensperrholz und ist mit einem wasserabweisenden
grauen Polyurethan-Zweikomponentenlack beschichtet. Die Schall-
wandabdeckung besteht aus einem Metallgitter mit vorderseitig
aufgeklebtem, 15 mm starkem Akustikschaumstoff. Die multifunktionale
Gehäuseform ermöglicht verschiedene Aufstellwinkel und Clusterbildung.

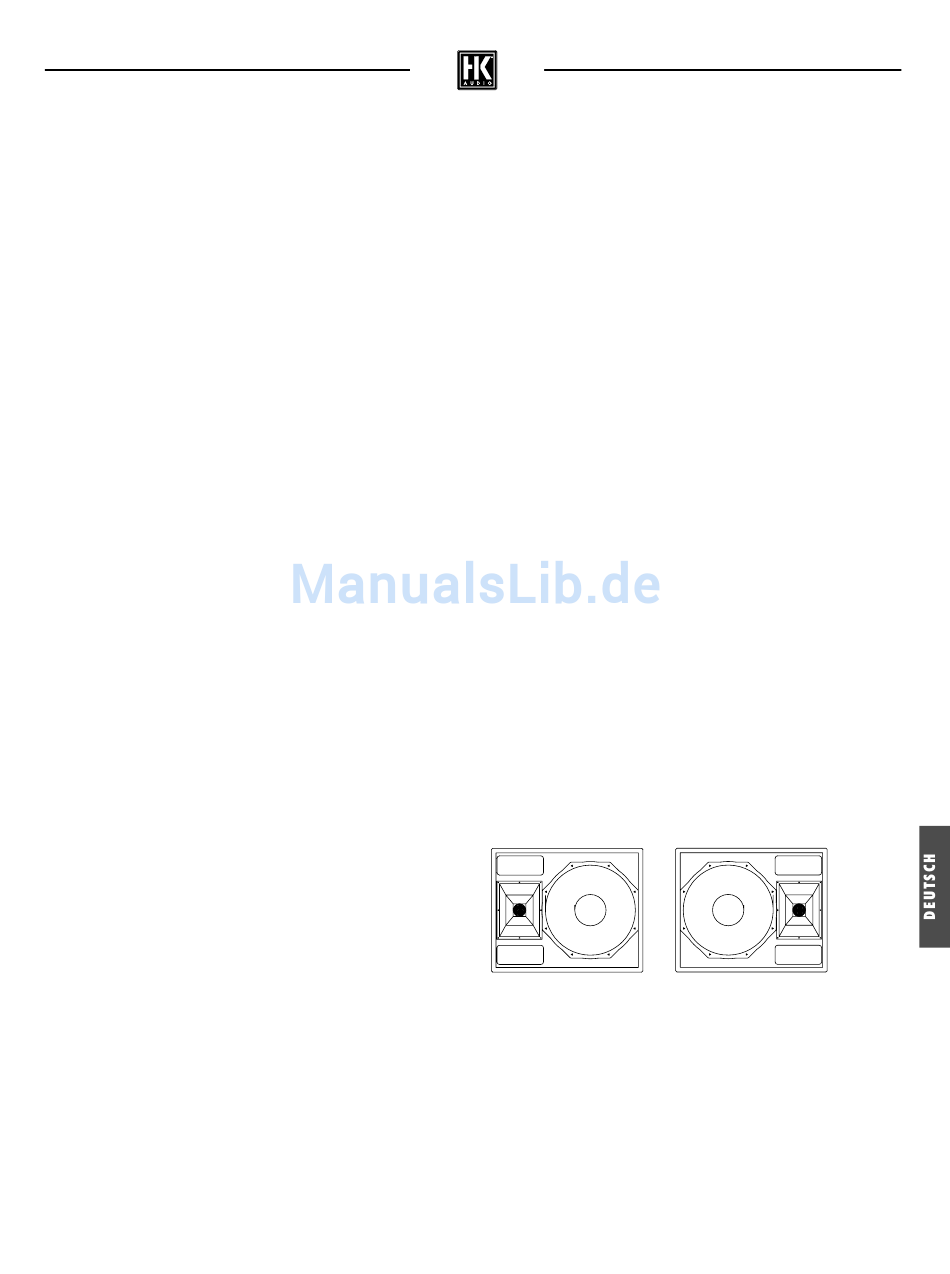

Die VT 115 X ist in einer linken und in einer rechten Version
erhältlich! Die beiden Versionen sind spiegelbildlich aufgebaut.
Linke Version
Durch die linke und rechte Gehäuseausführung ist eine Monitor-
aufstellung möglich, bei der Kammfilterverzerrungen (Phasing)
zwischen den einzelnen Monitorlautsprechern minimiert werden.
Die VT 115 X wiegt 35 kg. Sie ist 49 cm breit, 60 cm hoch und 42 cm
tief. Zur unkomplizierten Handhabung bei Transport und Aufstellung
dienen zwei seitlich eingefräste Griffe.
Rechte Version
15
