VT 115 X MANUAL

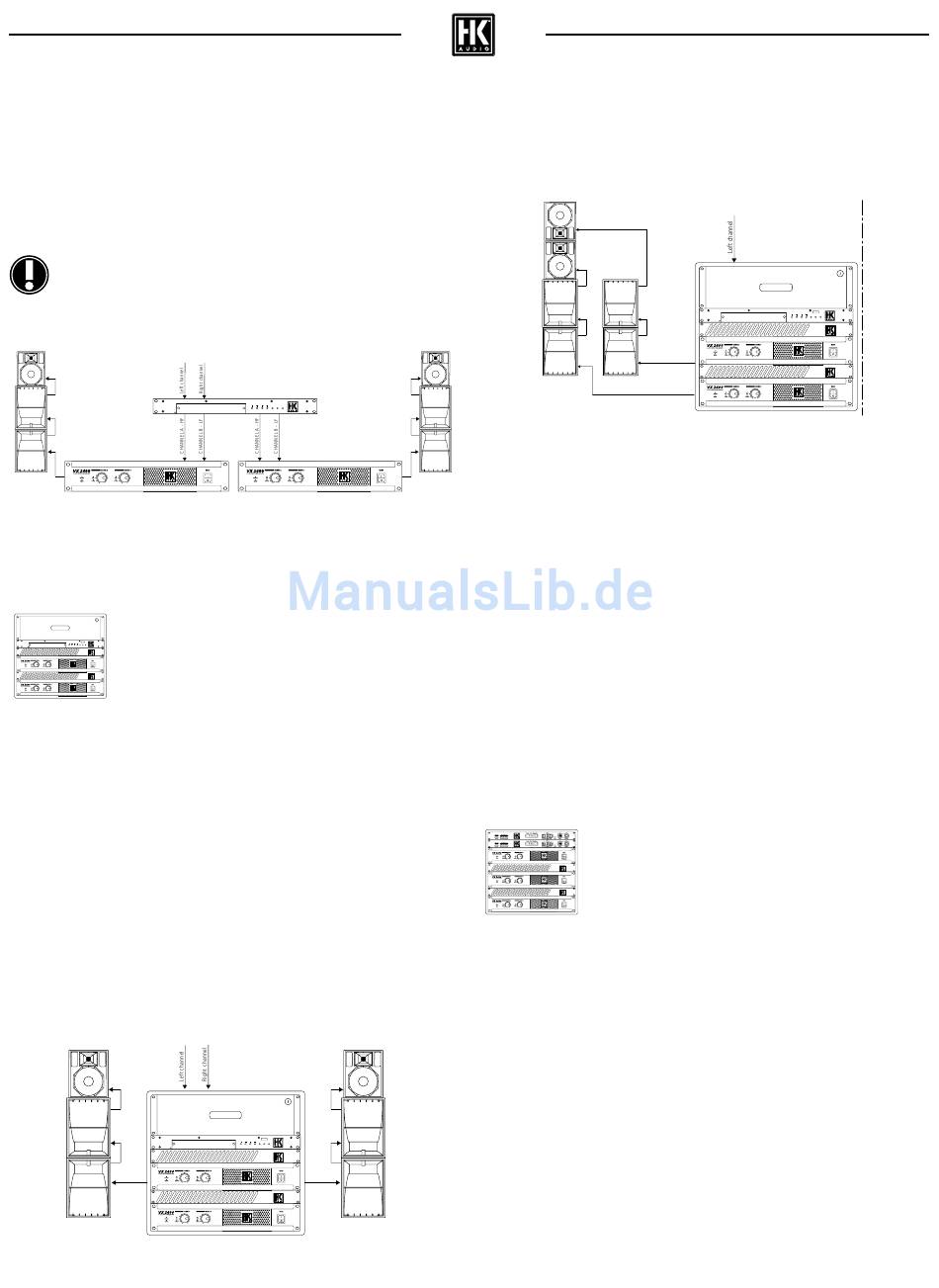

Verbinden Sie INPUT A der VX 2400 mit OUTPUT HIGH/FULLRANGE
des linken oder rechten Kanals des AC 22. Analog dazu erfolgt die
Verbindung von INPUT B mit OUTPUT LOW des linken oder rechten
Kanals des AC 22. Somit können mit dem AC 22 zweikanalig (stereo)
betriebene Beschallungssysteme realisiert werden. Stellen Sie den
Betriebsartenschalter FULLRANGE / BIAMP des AC 22 in Schalter-
stellung BIAMP und den Betriebsartenschalter STEREO BASS /
MONO BASS in Schalterstellung STEREO BASS.
Der schaltbare Limiter der Endstufe muss unbedingt
ausgeschaltet sein (Schalter Stellung OFF)!
Mixing console
DISCONNECT
MAINS PLUG
BEFORE
REMOVING
THIS COVER
VX 2400
Switch MODE in STEREO position
Ansteuerung mit Power-Rack PR 2424 / AC 22
Das nach VDE-Norm konfigurierte HK AUDIO Power-Rack PR 2424 /
AC 22 besteht aus:
• 2x Endstufe VX 2400
• 1x Controller AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
DISCONNECT A C T I V E C R O S S O V E R - L I M I T E R
MAINS PLUG HIGH LOW
BEFORE
REMOVING
THIS COVER LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS • 1x Anschlußfeld PB 2
RT 112 – RL 118 MODULE
• 1x Stromunterverteilung PS 32
• 1x Schublade 3 HE
Die Geräte sind innerhalb des Power-Racks für die Ansteuerung von
HK AUDIO Beschallungssystemen fertig verkabelt. Mit dem PR 2424 /
AC 22 ist eine zweikanalige Ansteuerung (stereo) des Beschallungs-
systems VT 115 X / HL 118 möglich. Insgesamt können vier VT 115 X
und vier HL 118 an ein PR 2424 / AC 22 angeschlossen werden.
Verwenden Sie die XLR female Buchsen LEFT IN und RIGHT IN der
PB 2 im PR 2424 / AC 22 zum Anschluss der Signalquellen. Der An-
schluss der VT 115 X und HL 118 am linken (rechten) Kanal erfolgt
mit vieradrigen Lautsprecherkabeln an den Speakon
SPEAKER OUTPUT L (R) der PB 2. Ist eine Box angeschlossen, können
die weiteren Boxen durchgeschleift werden.
Es dürfen pro Kanal des PR 2424 / AC 22 maximal zwei HL 118
und zwei VT 115 X angeschlossen werden.
Mixing console
DISCONNECT
MAINS PLUG
BEFORE
REMOVING
THIS COVER
RT 112 – RL 118 MODULE
PB 2
SPEAKER
OUTPUT L
20
AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
A C T I V E C R O S S O V E R - L I M I T E R
HIGH LOW
LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS
RT 112 – RL 118 MODULE
VX 2400
Switch MODE in STEREO position
® -Buchsen
PR 2424/AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
A C T I V E C R O S S O V E R - L I M I T E R
HIGH LOW
LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS
PB 2
SPEAKER
OUTPUT R
Die VX 2400 im Power-Rack sind folgendermaßen zugeordnet:
obere VX 2400 - CHANNEL A > VT 115 X - PA links (PB 2 - OUTPUT L)
obere VX 2400 - CHANNEL B > VT 115 X - PA rechts (PB 2 - OUTPUT R)
untere VX 2400 - CHANNEL A > HL 118 - PA links (PB 2 - OUTPUT L)
untere VX 2400 - CHANNEL B > (HL 118 - PA rechts (PB 2 - OUTPUT R)
PB 2
LEFT
SPEAKER
OUTPUT R
Das oben beschriebene System kann auf acht HL 118 und vier
VT 115 X gedoppelt werden. Pro Seite ist dann jeweils ein Power-
Rack PR 2424 / AC 22 erforderlich.
Wichtig: Die richtige Anordnung der beiden VT 115 X ist das
Headstacking um Phasenauslöschungen zu minimieren (siehe
Abbildung)!
Hinweis: Das System aus vier VT 115 X und acht HL 118 kann
auch mit einem (bereits vorhandenen) Power-Rack PR 324 /
DFC / PB 4 betrieben werden. Zur Verkabelung werden EP 4
Kabel und Speakon Kabel benötigt (Verkabelungshinweise
siehe unten)
Ansteuerung mit Power-Rack PR 324 / DFC / PB 4
Das nach VDE-Norm konfigurierte HK AUDIO Power-Rack
PR 324 / DFC / PB 4 besteht aus:
• 3x Endstufe VX 2400
• 2x Digital Field Controller
• 1x Anschlussfeld PB 4
• 1x Stromunterverteilung PS 32
Die Geräte sind innerhalb des PR 324 / DFC / PB 4 für die
Ansteuerung von HK AUDIO Beschallungssystemen fertig verkabelt.
Mit dem PR 324 / DFC / PB 4 ist eine zweikanalige Ansteuerung
(stereo) des Beschallungssystems VT 115 X / HL 118 möglich.
Insgesamt können vier VT 115 X und acht HL 118 an ein PR 324 /
DFC / PB 4 angeschlossen werden.
Verwenden Sie die XLR-female-Buchsen ANALOG A und ANALOG B
der PB 4 zum Anschluss der Signalquellen. Für den Anschluss
digitaler Signalquellen benutzen Sie den DIGITAL AES/EBU
Eingang. Zum Anschluss der am Kanal A betriebenen Lautsprecher
VT 115 X und HL 118 verwenden Sie vieradrige Lautsprecherkabel
an den EP 4-Buchsen Aa bzw. Ab der PB 4. Analog dazu werden die
am Kanal B betriebenen Lautsprecher an den EP 4-Buchsen Ba bzw.
Bb angeschlossen.
Mixing console
PR 2424/ AC 22
AC 22 CONTROLLER
PEAK LIMIT MODE
DISCONNECT A C T I V E C R O S S O V E R - L I M I T E R
HIGH LOW
MAINS PLUG
BEFORE
REMOVING
THIS COVER LEFT RIGHT LEFT RIGHT BIAMP MONO MAINS
RT 112 – RL 118 MODULE
PB 2
SPEAKER
OUTPUT L
