AKG MicroMic C 420 Bedienungshinweise Seite 5

Zum Anschluss an symmetrische (XLR-) Ein-
gänge verwenden Sie ein normales XLR-Kabel.
Für asymmetrische Eingänge (Mono-Klinken-
buchse) verwenden Sie ein Kabel mit XLR-Stecker
(weiblich) und Mono-Klinkenstecker (s. Abb. 1):
1. Verbinden Sie im XLR-Stecker mittels einer
Drahtbrücke Stift 1 mit Stift 3 und mit der Ab-
schirmung.
2. Verbinden Sie die innere Ader des Kabels mit
Stift 2 des XLR-Steckers und der Spitze des
Klinkensteckers.

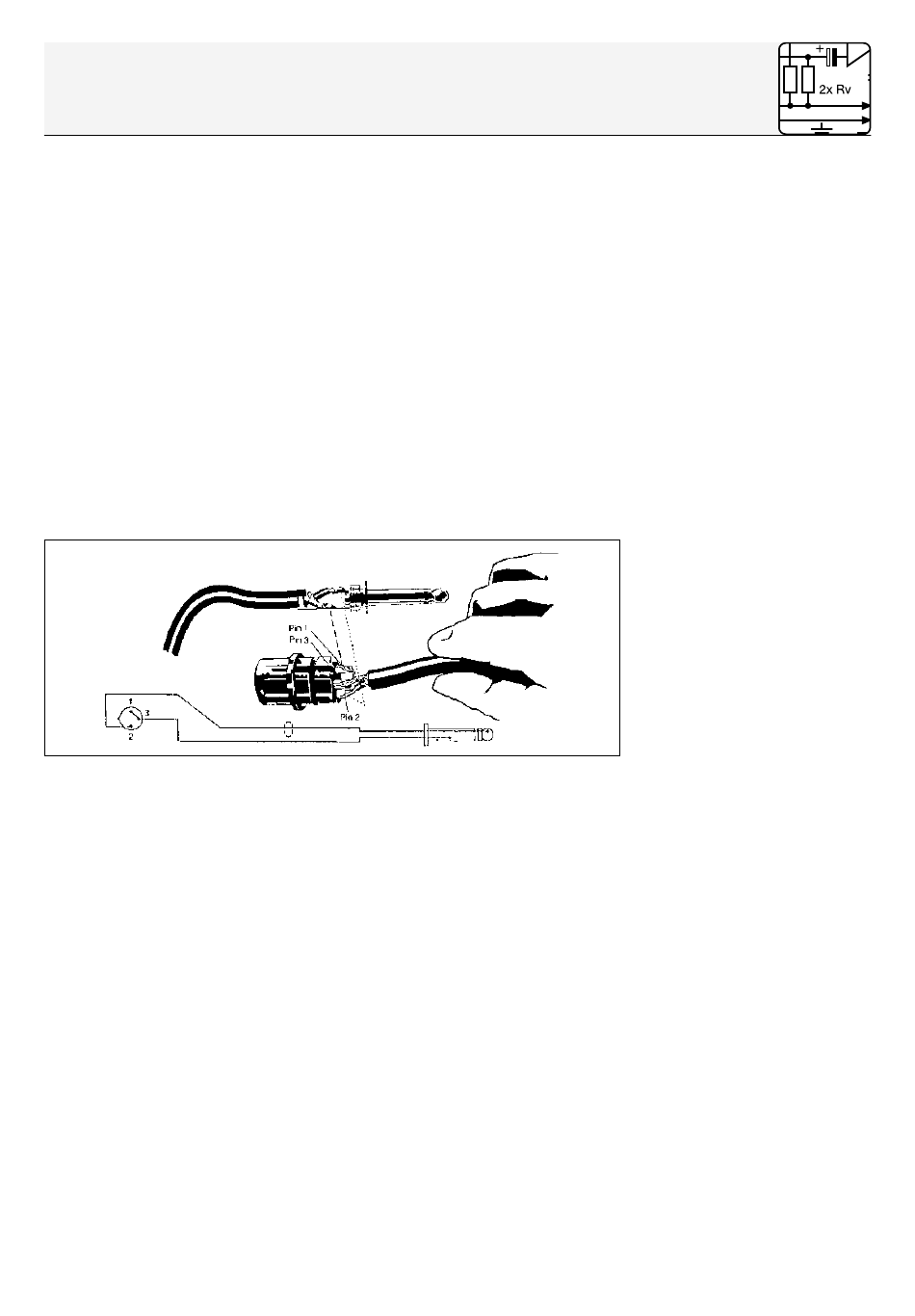

Abb. 1: Anschlusskabel für asymmetrische Mi-
krofoneingänge.
2 Anschluss
2.7 Anschluss-
kabel
