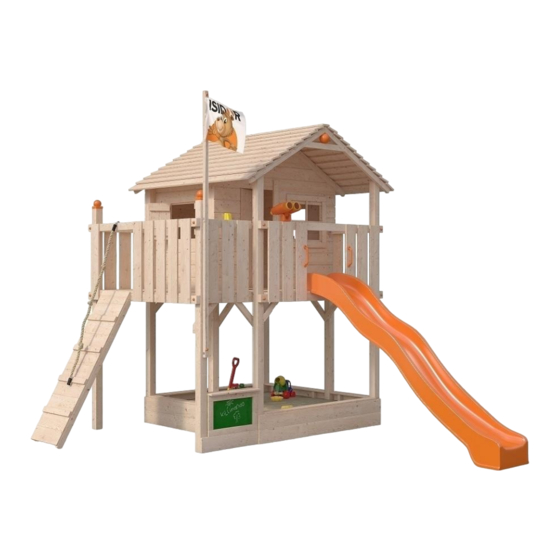

Isidor Killimando Montageanleitung

Baumhaus
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
08032018
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Killimando

Inhaltszusammenfassung für Isidor Killimando

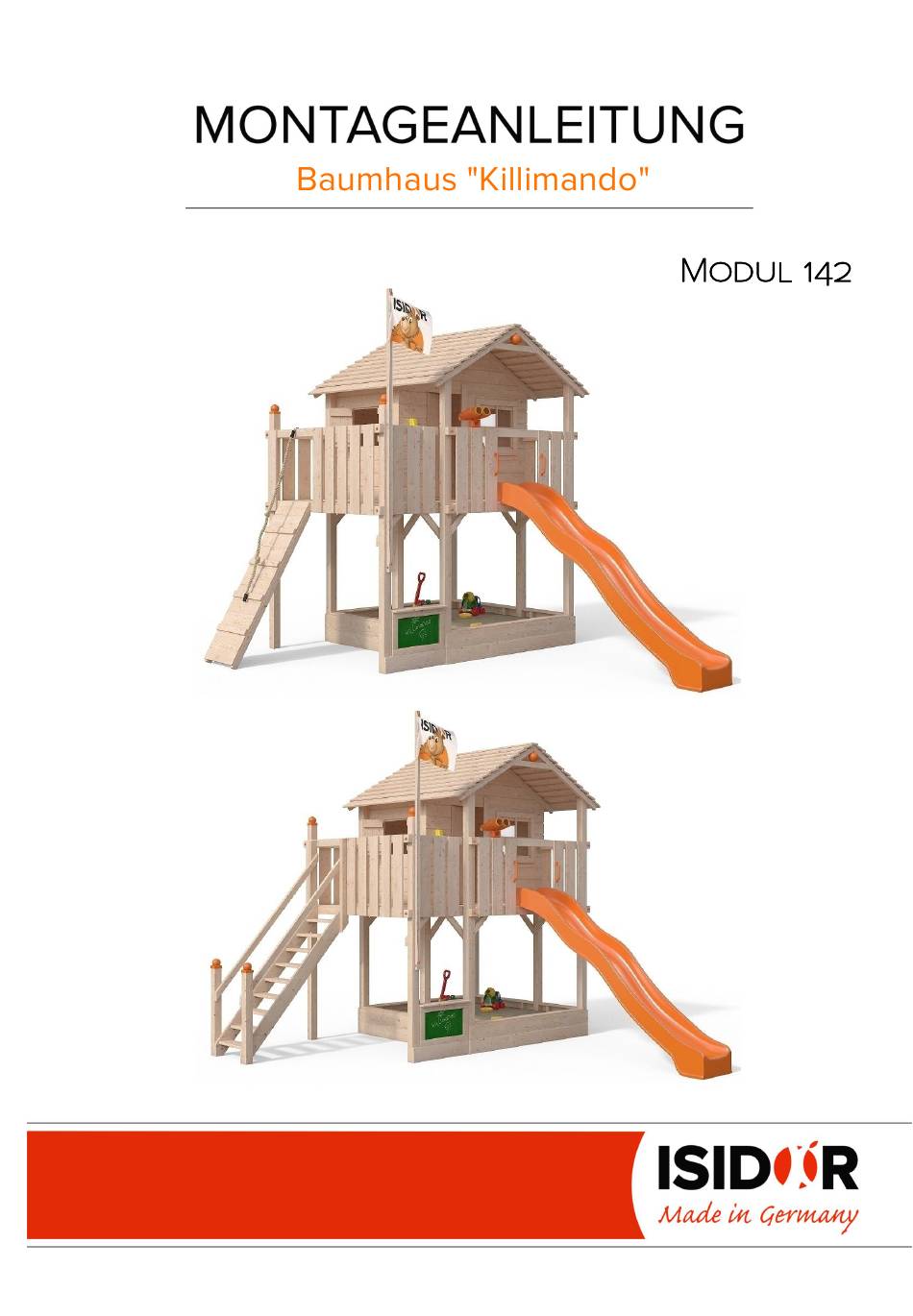

  • Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 08032018...

  • Seite 2: Hersteller

    Modul E - Turm-Schaukelanbau *) gesonderte Aufbauanleitung mit Kletterrampe (Modul 10b) Abbildungen zeigen Sonderzubehör, das nicht im Lieferumfang enthalten ist! Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile Anzahl Bauteile ID Code Maße in mm Brett 4107 Brett Brett 4110 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4243 Brett 4023 1035 Brett 4237 1635 Brett 4188 2035 Brett 4108 Brett 4174 1070 Brett 4176 1635 Brett 4105...

  • Seite 4: Tresen Mit Maltafel

    Bauteile Anzahl Bauteile ID Code Maße in mm Kantholz 4005 2400 Kantholz 4007 2700 Riegel 4245 2500 Riegel 1314 Riegel 4160 Riegel 4172 Riegel 4173 Riegel 4103 1500 Riegel 1900 Riegel (1x45°) 4038 Riegel (1x60°) 4090 1200 Riegel (1xgebohrt) 4197 Riegel (2x45°) 4057 Riegel (2xgebohrt)
  • Seite 5 Bauteile Grundgestell Podestboden Ausschnitt bauseits herstellen !
  • Seite 6 Bauteile Fassade Fenster Tür...
  • Seite 7 Bauteile Dach Fahnenmast Sandkasten...
  • Seite 8 Befestigungsmittel V031 - 10,0 x 140 mm V092 - 6,0 x 30 mm V041 - 6,0 x 35 mm V040 - 6,0 x 45 mm 25 x V021 - 10,0 x 100 mm 30 x V131 - SW17 30 x V049 - 10,5 x 2,5 x 30 mm V133 - 6,4 x 1,6 x 18 mm 60 x...
  • Seite 9 Zubehör 1830 1024 1813 Acrylglas 1810 1812 1833...
  • Seite 10 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht z.B. mit Schaukelanbau Modul D...
  • Seite 11 1242 1152 1040 1040 1740 1740 1019 1019 "Killimando" mit Rampe,ohne Schaukelanbau "Killimando" mit Rampe, mit einfachem Schaukelanbau = 8 x Winkelanker = 8 x Winkelanker = 4 x Schraubanker = 2 x Schraubanker Maßangaben in mm...
  • Seite 12 1242 1152 1040 1040 1740 1740 1019 1019 "Killimando" mit Rampe, mit erweitertem Schaukelanbau "Killimando" mit Rampe, mit Schaukelanbau Turm = 8 x Winkelanker = 12 x Winkelanker = 6 x Schraubanker = 2 x Schraubanker Maßangaben in mm...
  • Seite 13 Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040 1040 1740 1740 "Killimando" mit Treppe,ohne Schaukelanbau "Killimando" mit Treppe, mit einfachem Schaukelanbau = 10 x Winkelanker = 10 x Winkelanker = 2 x Schraubanker Maßangaben in mm...
  • Seite 14 Anker setzen anschrauben und verschrauben 1242 1152 1040 1040 1740 1740 "Killimando" mit Treppe, mit erweitertem Schaukelanbau "Killimando" mit Treppe, mit Schaukelanbau Turm = 10 x Winkelanker = 14 x Winkelanker = 4 x Schraubanker Maßangaben in mm...
  • Seite 15 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 16: Aufbau Der Grundkonstruktion (Haus)

    Aufbau der Grundkonstruktion (Haus) Rückseite Vorderseite 2 x V021 - 10,0 x 100 mm, mit V049 4169 90° 2 x V021 - 10,0 x 100 mm, mit V049 4169 4169 90° 2 x V021 - 10,0 x 100 mm, mit V049 1800 mm 1800 mm...

  • Seite 17: Zusammenbau Der Grundkonstruktion (Haus)

    Zusammenbau der Grundkonstruktion (Haus) 2 x V021 - 10,0 x 100 mm, mit V049 8 x V106 - 5,0 x 35 mm V078 Balken 222 mittig platzieren A = B 2 x V021 - 10,0 x 100 mm, mit V049 V078 8 x V106 - 5,0 x 35 mm...
  • Seite 18 zusätzliche Hauspfosten und Streben montieren je Bauteil 4057 2 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) je Bauteil 4057 1 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) 1 x V021 - 10,0 x 100 mm, mit V049 (Bohrung d= 10 mm im Querriegel) 1 x V021 - 10,0 x 100 mm, mit V049 (Bohrung d= 10 mm im Querriegel)

  • Seite 19: Verankerung Der Grundkonstruktion

    Verankerung der Grundkonstruktion Pfostenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. 6 x Pfostenanker Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm unter jedem Pfosten ein Fundamentloch ausheben...

  • Seite 20: Verlegung Der Bodenbretter Auf Dem Hauspodest

    Verlegung der Bodenbretter auf dem Hauspodest 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm...

  • Seite 21: Aufbau Der Vorderwand, Mit Türverstärkung Und Giebelstrebe

    Aufbau der Vorderwand, mit Türverstärkung und Giebelstrebe Ansicht von Vorne Ansicht von Hinten 58 x V010 - 4,0 x 50 mm 5 x V012 - 4,0 x 30 mm 4 x V106 - 5,0 x 35 mm 4 x V015 - 4,0 x 16 mm 8 x V106 - 5,0 x 35 mm V078 V078...

  • Seite 22: Aufbau Der Rückwand, Mit Giebelstrebe

    Aufbau der Rückwand, mit Giebelstrebe Ansicht von Hinten Ansicht von Vorne 18 x V010 - 4,0 x 50 mm 22 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm 18 x V010 - 4,0 x 50 mm V078...

  • Seite 23: Aufbau Der Rechten Seitenwand Mit Fenster

    Aufbau der rechten Seitenwand mit Fenster 4 x V012 - 4,0 x 30 mm 20 mm Überstand 36 x V010 - 4,0 x 50 mm...

  • Seite 24: Aufbau Der Linken Seitenwand Mit Fenster

    Aufbau der linken Seitenwand mit Fenster 4 x V012 - 4,0 x 30 mm 20 mm Überstand 36 x V010 - 4,0 x 50 mm...

  • Seite 25: Geländerriegel Montieren

    Geländerriegel montieren 8 x V106 - 5,0 x 35 mm V121 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren)

  • Seite 26: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) 3 x V010 - 4,0 x 50 mm 3 x V010 - 4,0 x 50 mm 4026 4090 6 x V010 - 4,0 x 50 mm 4090 2 x V004 - 5,0 x 80 mm an Vorderkante ca.
  • Seite 27 Aufbau der Dachkonstruktion Detail - Innenansicht Dachkonstruktion über die Pfosten setzen, waagerecht ausrichten und anschrauben 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) am 2. und 3. Sparrenpaar zusätzlich von innen schrauben je Wand 6 x V010 - 4,0 x 50 mm 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren)

  • Seite 28: Montage Der Geländerbretter

    Montage der Geländerbretter 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 590 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm Alle Maßangaben in mm !

  • Seite 29: Montage Der Tür

    Montage der Tür 1830 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 4 x V012 - 4,0 x 30 mm 4105 Türscharnier bündig V073 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm bündig 4105...

  • Seite 30: Einbau Tür Und Fensterrahmen Mit Fensterscheibe Und Sprossen

    Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben ca.

  • Seite 31: Montage Der Fensterläden

    Montage der Fensterläden 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm Innenansicht 4107 4107 4108 4108 4108 4108 Außenansicht 240 mm 240 mm 4107 4107 10 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 8 x V014 - 3,5 x 16 mm 8 x V014 - 3,5 x 16 mm...

  • Seite 32: Einbau Der Fensterläden

    Einbau der Fensterläden ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen! V075...

  • Seite 33: Sandkasten Montieren

    Sandkasten montieren (1) 10 x V010 - 4,0 x 50 mm 7 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm...
  • Seite 34 Sandkasten montieren (2) 10 x V010 - 4,0 x 50 mm 7 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm...

  • Seite 35: Terrassenanbau Montieren

    Terrassenanbau montieren 2 x V021 - 10,0 x 100 mm, mit V049 2 x V021 - 10,0 x 100 mm, mit V049 4170 2 x V021 - 10,0 x 100 mm, mit V049 90° 4170 2 x V004 - 5,0 x 80 mm 4 x V004 - 5,0 x 80 mm 2 x V021 - 10,0 x 100 mm, mit V049 3 x V004 - 5,0 x 80 mm...

  • Seite 36: Podestbodenbretter Montieren

    Podestbodenbretter montieren 48 x V010 - 4,0 x 50 mm...

  • Seite 37: Geländerbretter Montieren

    Geländerbretter montieren 12 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 16 x V010 - 4,0 x 50 mm...

  • Seite 38: Kletterrampe (Modul 10 B) Aufbauen Und Montieren

    Kletterrampe (Modul 10 b) aufbauen und montieren Knotenseil montieren oberstes Brett erst nach erfolgter Befestigung der Rampe am Spielturm anschrauben 1833 Metallring des Knotenseils hinter der Schraube V004 einführen 1 x V004 - 5,0 x 80 mm 40 x V010 - 4,0 x 50 mm 2 x V004 - 5,0 x 80 mm erst Kletterrampe am Spielturm anschrauben, dann...

  • Seite 39: Rutsche Und Zubehör Befestigen

    Rutsche und Zubehör befestigen 1. Halbkugel in den Zwischenraum setzen und von innen festschrauben 1812 2. Halbkugel aufsetzen und festklicken 3 x V100 - 2,5 x 16 mm 1812 3 x V100 - 2,5 x 16 mm 1812 1830 2 x V100 - 2,5 x 16 mm 4 x V041 - 6,0 x 35 mm (Bretter mit d= 6 mm durchbohren) 2 x V007 - 5,0 x 25 mm...

  • Seite 40: Tresen Mit Maltafel Montieren

    Tresen mit Maltafel montieren 4 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm Sandkastenbrett kürzen ! 4 x V004 - 5,0 x 80 mm 4 x V010 - 4,0 x 50 mm...
  • Seite 41 (MODUL 10a) Treppe *) montieren (1) Linke Seite Rechte Seite 24 mm 24 mm 4 x V005 - 5,0 x 70 mm 4 x V005 - 5,0 x 70 mm Bohrung Ø 10 mm Bohrung Ø 10 mm Treppenwange, links Treppenwange, rechts 9 x V136 9 x V136...
  • Seite 42 (MODUL 10a) Treppe *) montieren (2) Treppenstufen von unten verschrauben je Winkel 3 x V014 - 3,5 x 16 mm...
  • Seite 43 (MODUL 10a) Treppe *) montieren (3) 2 x V031 - 10,0 x 140 mm, mit V049 (mit D= 10 mm durchbohren) 2 x V031 - 10,0 x 140 mm, mit V049 (mit D= 10 mm durchbohren) 8 x V005 - 5,0 x 70 mm...
  • Seite 44 (MODUL 10a) Treppe *) montieren (4) 2 x V019 - 6,0 x 100 mm 1024 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 2 x V019 - 6,0 x 100 mm 1024...

  • Seite 45: Fahnenmast Und Fahne Montieren

    Fahnenmast und Fahne montieren (1) 1 x V006 - 5,0 x 60 mm - Befestigungsöse oben festschrauben 1833 - Fahne mit Schnurr um die Schraube legen - untere Befestigungsöse mit der Schraube in die Schlaufe legen, nach unten etwas straff ziehen und festschrauben V086 1813 Schnurr mit Fahne...
  • Seite 46 Fahnenmast und Fahne montieren (2) 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm...

  • Seite 47: Schaukelbalken Montieren

    Schaukelbalken montieren Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Anbaubeispiel!
  • Seite 48 Baskettballkorb * befestigen 1811 V092 - 6,0 x 30 mm V133 - 6,4 x 1,6 x 18 mm *) Sonderausstattung...
