Isidor Wonder Wow Montageanleitung

Baumhaus modul 152
Vorschau ausblenden Andere Handbücher für Wonder Wow:
Inhaltsverzeichnis

Quicklinks

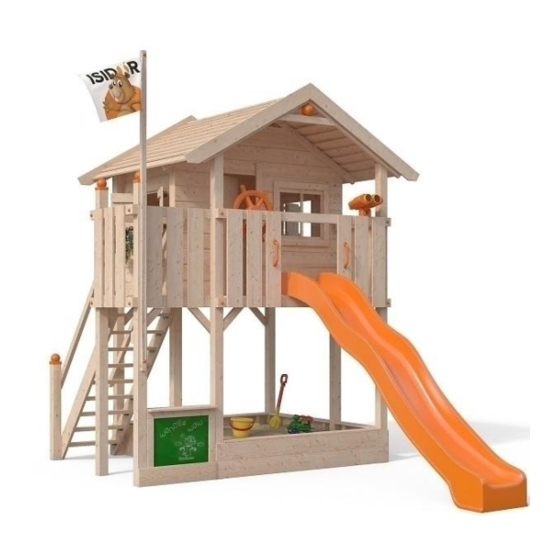

Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
14032018
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Wonder Wow

Inhaltszusammenfassung für Isidor Wonder Wow

  • Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 14032018...

  • Seite 2: Hersteller

    Kletterrampe (Modul 10b) *) gesonderte Aufbauanleitung mit Treppe (Modul 10a) Abbildungen zeigen Sonderzubehör, das nicht im Lieferumfang enthalten ist! Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile Anzahl Bauteile Code Maße in mm Brett 4107 Brett 4164 Brett 4110 Brett 4304 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4243 Brett 4023 1035 Brett 4237 1635 Brett 4188 2035 Brett 4108 Brett 4093 Brett 4174 1070 Brett...
  • Seite 4 Bauteile Anzahl Bauteile Code Maße in mm Leiste 4111 Leiste 4112 Riegel 4245 2500 Riegel Riegel 4160 Riegel 1315 Riegel 4192 Riegel 4103 1500 Riegel 1900 Riegel (1x45°) 4038 Riegel (1xgebohrt) 4197 Riegel (2x45°) 4057 Riegel (2xgebohrt) 4190 Riegel (2xgebohrt) 4169 1800 Riegel (2xgebohrt)
  • Seite 5 Bauteile Grundgestell Fahnenmast Geländer Technische Änderungen vorbehalten!
  • Seite 6 Bauteile Fassade Tür, Fenster, Fensterläden Technische Änderungen vorbehalten!
  • Seite 7 Bauteile Dach Sandkasten Technische Änderungen vorbehalten!
  • Seite 8 Bauteile Fussboden Aufstiegspodest Maltafel...
  • Seite 9 Befestigungsmittel 25 x V021 - 10,0 x 100 mm V031 - 10,0 x 140 mm V040 - 6,0 x 45 mm V041 - 6,0 x 35 mm 25 x V049 - 10,5 x 2,5 x 30 mm 25 x V131 - SW17 50 x V004 - 5,0 x 80 mm 16 x...
  • Seite 10 Zubehör 1830 1833 1813 1024 1812 MS030...
  • Seite 11 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...

  • Seite 12: Fundamentpläne "Wonder Wow" Mit Sprossenleiter

    Fundamentpläne "WONDER WOW" mit Sprossenleiter Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben...
  • Seite 13 Fundamentpläne "WONDER WOW" mit Sprossenleiter Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben...

  • Seite 14: Fundamentpläne "Wonder Wow" Mit Kletterrampe

    Fundamentpläne "WONDER WOW" mit Kletterrampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben...
  • Seite 15 Fundamentpläne "WONDER WOW" mit Kletterrampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben...

  • Seite 16: Fundamentpläne "Wonder Wow" Mit Treppe

    Fundamentpläne "WONDER WOW" mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben...
  • Seite 17 Fundamentpläne "WONDER WOW" mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben...
  • Seite 18 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !

  • Seite 19: Aufbau Der Vorder- Und Rückseite

    Aufbau der Vorder- und Rückseite Vorderseite Rückseite 2 x V021 - 10,0 x 100 mm, mit V049 2 x V021 - 10,0 x 100 mm, mit V049 4169 90° 4169 4169 90° 2 x V021 - 10,0 x 100 mm, mit V049 1800 mm 1800 mm...

  • Seite 20: Zusammenbau Der Grundkonstruktion

    Zusammenbau der Grundkonstruktion 2 x V021 - 10,0 x 100 mm, mit V049 8 x V106 - 5,0 x 35 mm V078 Balken 222 mittig platzieren A = B 2 x V021 - 10,0 x 100 mm, mit V049 V078 8 x V106 - 5,0 x 35 mm...

  • Seite 21: Podestverstrebungen Montieren

    Podestverstrebungen montieren Grundgerüst lotrecht, waagerecht und rechtwinklig ausrichten und mit Streben 4057 fixieren je Bauteil 4057 2 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) je Bauteil 4057 1 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren)
  • Seite 22 vordere Hauseckpfosten montieren Seitenansicht 1120 mm 700 mm 1 x V021 - 10,0 x 100 mm, mit V049 (Riegel 4170 mit d= 10 mm durchbohren) 1 x V021 - 10,0 x 100 mm, mit V049 (Riegel 4170 mit d= 10 mm durchbohren)

  • Seite 23: Verankerung Der Grundkonstruktion

    Verankerung der Grundkonstruktion Pfostenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. 6 x Pfostenanker Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm...

  • Seite 24: Verlegung Der Podestbodenbretter

    Verlegung der Podestbodenbretter 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm...

  • Seite 25: Aufbau Der Vorderwand, Mit Türverstärkung Und Giebelstrebe

    Aufbau der Vorderwand, mit Türverstärkung und Giebelstrebe 22 x V010 - 4,0 x 50 mm Ansicht von Vorn 18 x V010 - 4,0 x 50 mm Ansicht von Hinten 5 x V012 - 4,0 x 30 mm 4 x V106 - 5,0 x 35 mm 4 x V015 - 4,0 x 16 mm 8 x V106 - 5,0 x 35 mm V078...

  • Seite 26: Aufbau Der Rückwand, Mit Giebelstrebe

    Aufbau der Rückwand, mit Giebelstrebe Ansicht von Hinten 22 x V010 - 4,0 x 50 mm Ansicht von Vorn 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm V078...

  • Seite 27: Aufbau Der Rechten Seitenwand Mit Fenster

    Aufbau der rechten Seitenwand mit Fenster 4 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 20 mm Überstand 18 x V010 - 4,0 x 50 mm...

  • Seite 28: Aufbau Der Linken Seitenwand Mit Fenster

    Aufbau der linken Seitenwand mit Fenster 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 4 x V012 - 4,0 x 30 mm 20 mm Überstand...

  • Seite 29: Geländerriegel Montieren

    Geländerriegel montieren 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm V121 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren)

  • Seite 30: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) Bei der Verlegung der Dachschalung immer mit dem untersten Brett beginnen V010 - 4,0 x 50 mm 4026 4090 4090 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) 20 mm Überstand 20 mm Überstand...
  • Seite 31 Aufbau der Dachkonstruktion Dachkonstruktion senkrecht über die Pfosten schieben, waagerecht ausrichten und anschrauben 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren)

  • Seite 32: Geländerbretter Am Hauspodest Montieren

    Geländerbretter am Hauspodest montieren Maßangaben in mm! 12 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 590 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm...
  • Seite 33 Montage Türblatt 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 90 mm 4 x V012 - 4,0 x 30 mm 4105 Türscharnier bündig V073 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm bündig 4105...

  • Seite 34: Einbau Tür Und Fensterrahmen Mit Fensterscheibe Und Sprossen

    Einbau Tür und Fensterrahmen mit Fensterscheibe und Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben ca.

  • Seite 35: Montage Der Fensterläden

    Montage der Fensterläden 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm Innenansicht 35 mm 4107 4107 4108 4108 4108 4108 Außenansicht 240 mm 240 mm 4107 4107 35 mm V075 V075 10 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 4 x V014 - 3,5 x 16 mm...

  • Seite 36: Einbau Der Fensterläden

    Einbau der Fensterläden V075 ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm V075 V075 ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm V075 V075 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen!

  • Seite 37: Sandkasten Montieren

    Sandkasten montieren (1) 5 x V010 - 4,0 x 50 mm 7 x V010 - 4,0 x 50 mm 5 x V010 - 4,0 x 50 mm 8 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...
  • Seite 38 Sandkasten montieren (2) 7 x V010 - 4,0 x 50 mm 10 x V010 - 4,0 x 50 mm 14 x V010 - 4,0 x 50 mm 20 x V010 - 4,0 x 50 mm...

  • Seite 39: Rutsche Und Sicherheitsgriffe Montieren

    Rutsche und Sicherheitsgriffe montieren je 2 x V041 - 6,0 x 35 mm (Bretter mit d= 6mm durchbohren) 2 x V007 - 5,0 x 25 mm Zur Fixierung mit Sand anhäufen !

  • Seite 40: Grundkonstruktion Aufstiegspodest Montieren

    Grundkonstruktion Aufstiegspodest montieren (1) 6 x V010 - 4,0 x 50 mm 1 x V021 - 10,0 x 100 mm, mit V049 1 x V021 - 10,0 x 100 mm, mit V049 4190 1 x V021 - 10,0 x 100 mm, mit V049 120 mm 120 mm 1 x V021 - 10,0 x 100 mm, mit V049...
  • Seite 41 Grundkonstruktion Aufstiegspodest montieren (2) 2 x V021 - 10,0 x 100 mm, mit V049 2 x V021 - 10,0 x 100 mm, mit V049 150 mm 4 x V021 - 10,0 x 100 mm, mit V049 3 x V004 - 5,0 x 80 mm 4 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm...

  • Seite 42: Aufstiegspodest Verankern

    Aufstiegspodest verankern Pfostenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm...

  • Seite 43: Podestbodenbretter Montieren

    Podestbodenbretter montieren 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm...

  • Seite 44: Geländerbretter Montieren

    Geländerbretter montieren 6 x V010 - 4,0 x 50 mm 130 mm 130 mm 6 x V010 - 4,0 x 50 mm...
  • Seite 45 weitere Aufstiegsvarianten (optional) Variante 1 Variante 2 Treppe (Modul 10 a) Kletterrampe (Modul 10 b)

  • Seite 46: Variante 1: Treppenwangen Vormontieren

    Variante 1: Treppenwangen vormontieren 4 x V010 - 4,0 x 50 mm 4 x V005 - 5,0 x 70 mm Treppenwange, links Treppenwange, rechts 18 x 9 x V136 V136 9 x V136 je Winkel 3 x V015 - 4,0 x 16 mm Maßangaben in mm 45 mm Achtung! Für die korrekte Befestigung des...

  • Seite 47: Variante 1: Treppenwangen Und Handlauf Montieren

    Variante 1: Treppenwangen und Handlauf montieren 5 x V019 - 6,0 x 100 mm 1 x V019 - 6,0 x 100 mm 40 mm 1 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm 40 mm 2 x V019 - 6,0 x 100 mm Erdreich...

  • Seite 48: Variante 1: Treppenstufen Montieren

    Variante 1: Treppenstufen montieren Treppenstufen auf die Winkel auflegen und von unten verschrauben je Winkel 3 x V014 - 3,5 x 16 mm...

  • Seite 49: Variante 2: Montage Der Kletterrampe

    Variante 2: Montage der Kletterrampe Knotenseil montieren 1 x V006 - 5,0 x 60 mm Befestigungsschraube innerhalb des Metallrings des Knotenseils einschrauben 1833 Zuerst Kletterrampe am Spielturm befestigen, dann oberstes Brett anschrauben !!! 2 x V004 - 5,0 x 80 mm 8 x V004 - 5,0 x 80 mm 40 x V010 - 4,0 x 50 mm Schraubanker im Boden verankern...

  • Seite 50: Tresen Mit Maltafel Montieren

    Tresen mit Maltafel montieren (1) 4 x V004 - 5,0 x 80 mm...
  • Seite 51 Tresen mit Maltafel montieren (2) MS030 4 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 3 x V010 - 4,0 x 50 mm 4164 4164 4 x V010 - 4,0 x 50 mm...

  • Seite 52: Pfostenkappen Montieren

    Pfostenkappen montieren 4 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm...

  • Seite 53: Fahnenmast Und Fahne Montieren

    Fahnenmast und Fahne montieren 50 mm 1 x V006 - 5,0 x 60 mm - Schnur durch die Befestigungsösen einfädeln 1813 - die Schnur muss dabei um die Schraube geführt werden L-Beschlag wechselseitig in den Pfosten einschrauben 1833 - Enden straffziehen und mit den Ösen an der Fahne verknoten (Schraublöcher vorbohren) 2 x V106 - 5,0 x 35 mm...

  • Seite 54: Schaukelbalken Montieren

    Schaukelbalken montieren Anbaumöglichkeiten: Modul A Modul B Modul E Den Aufbau des jeweiligen 1 x V028 - 10,0 x 200 mm, mit V049 + V043 Schaukelanbaus entnehmen Sie bitte der gesonderten Aufbauanleitung. Anbaubeispiel! Schraubanker in den Boden eindrehen und an dem Schaukelgestell festschrauben!
