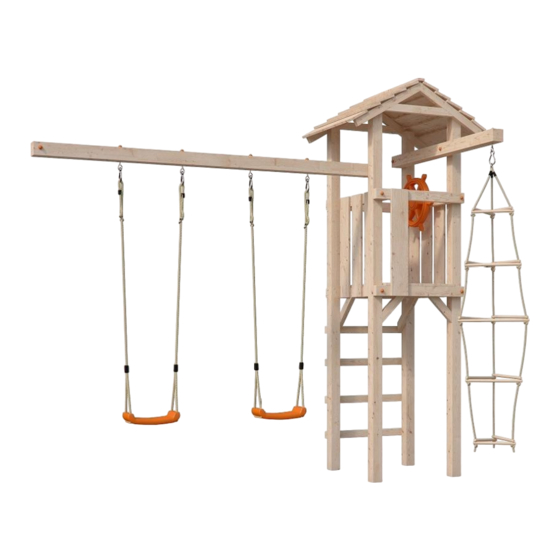

Isidor Turm Montageanleitung

Schaukelanbau
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

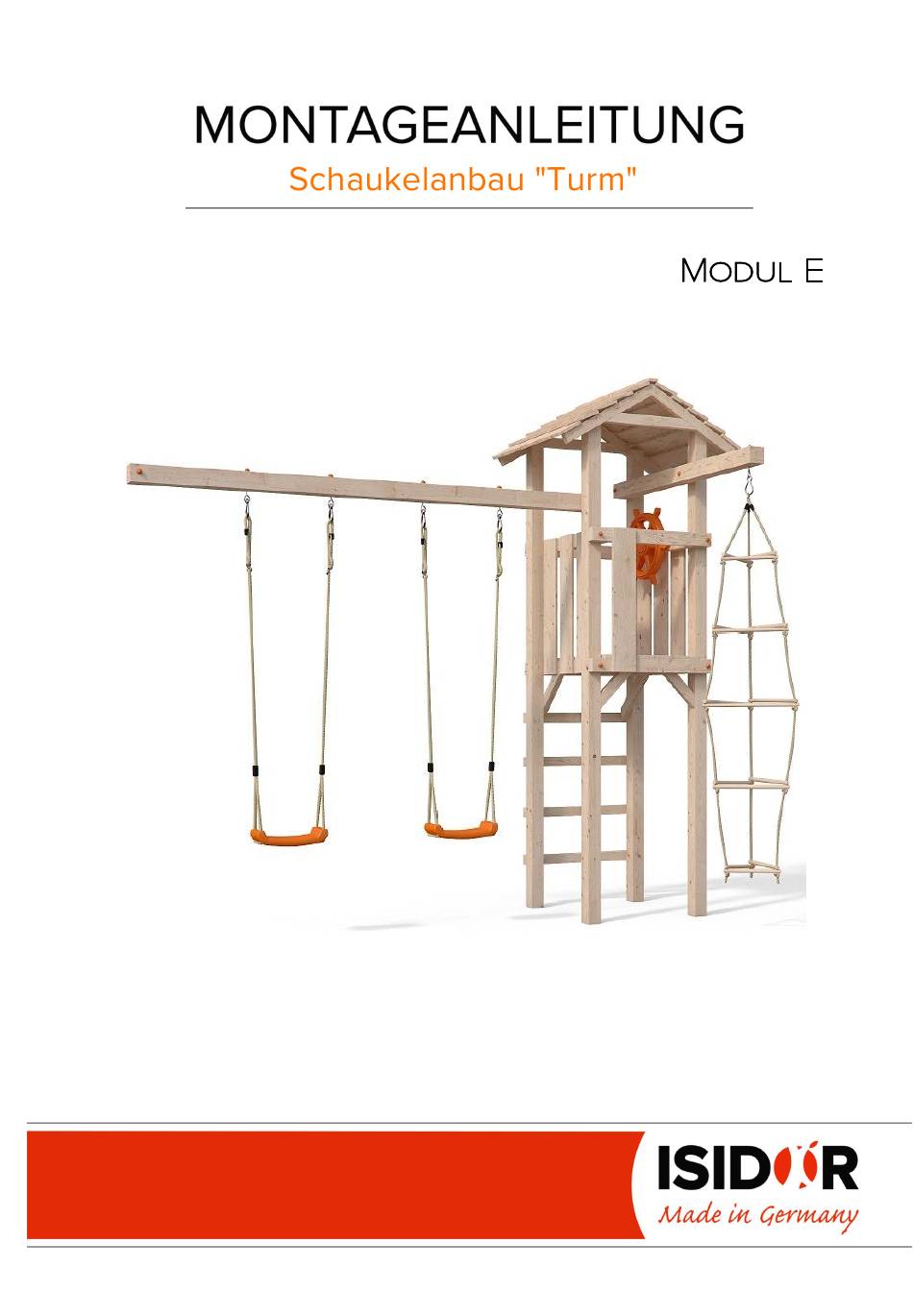

Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
23012018
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Turm

Inhaltszusammenfassung für Isidor Turm

  • Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 23012018...

  • Seite 2: Hersteller

    Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
  • Seite 3 Bauteile Anzahl Bauteile Code Maße in mm Brüstung Brett 4130 Brett 4191 Brett 4043 Brett 4013 Kantholz 4008 2800 Kantholz 4000 2600 Kantholz (2xgebohrt) 4193 1450 Riegel 4192 Riegel (1x60°) 4194 Riegel (2x30°) 4026 Riegel (2x45°) 4057 Riegel (2xgebohrt) 4190 Grundgestell Dach Podestboden...
  • Seite 4 Befestigungsmittel 16 x V021 - 10,0 x 100 mm V028 - 10,0 x 200 mm V111 - 10,0 x 190 mm V043 - M10 21 x V131 - SW17 21 x V049 - 10,5 x 2,5 x 30 mm V019 - 6,0 x 100 mm 22 x V004 - 5,0 x 80 mm 80 x...
  • Seite 5 Fundamentplan Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 2600 mm 620 mm = 4 x Winkelanker Bohrungen d=10 mm...
  • Seite 6 Bitte beachten! Die Anordnung der Querträger am selben Pfosten Bohrung unterhalb Bohrung oberhalb Bohrung unterhalb Bohrung oberhalb Bohrung unterhalb 07 0 0 10 0 10 07 0 Bohrung oberhalb Achtung! Alle Schraubverbindungen mit Sechskant-Holzschrauben (d=10 mm),müssen mit d= 6 mm vorgebohrt werden.
  • Seite 7 Aufbau Grundgerüst Maßangaben in mm 2 x V021 - 10,0 x 100 mm, mit V049 3 x V021 - 10,0 x 100 mm, mit V049 1 x V021 - 10,0 x 100 mm, mit V049 115 mm 4190 4190 1 x V021 - 10,0 x 100 mm, mit V049 90°...

  • Seite 8: Zusammenbau Grundgerüst Und Verankerung

    Zusammenbau Grundgerüst und Verankerung 4 x V021 - 10,0 x 100 mm, mit V049 2 x V021 - 10,0 x 100 mm, mit V049 Bodenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons der Montage fortfahren 2 x V021 - 10,0 x 100 mm, mit V049 (z.B.

  • Seite 9: Podestbretter Und Brüstungsbretter Montieren

    Podestbretter und Brüstungsbretter montieren Bodenbretter gleichmäßig verteilen und festschrauben 12 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm...

  • Seite 10: Satteldach Zusammenbauen

    Satteldach zusammenbauen 1 x V004 - 5,0 x 80 mm (1 x Bauteil 4194 mit d= 5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d= 5 mm vorbohren) ca. 20 mm Überstand 12 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm ca.

  • Seite 11: Dach Aufsetzen, Strickleiterbalken Und Zubehör Montieren

    Dach aufsetzen, Strickleiterbalken und Zubehör montieren 2 x V004 - 5,0 x 80 mm 1 x V111 - 10,0 x 190 mm, mit V043, V049 + V131 2 x V004 - 5,0 x 80 mm 1828 2 x V111 - 10,0 x 190 mm, mit V043, V049 + V131 1830...

  • Seite 12: Schaukelsitze Montieren

    Schaukelsitze montieren Schaukelhaken durch die Bohrung schrauben! Oben mit Unterlegscheibe und Mutter sichern. Bohrung d= 10 mm 500 mm 450 mm 500 mm 450 mm 1829 1829 min. 350mm Höhenverstellung der Schaukelsitze durch verschieben der Metallschlaufen...
