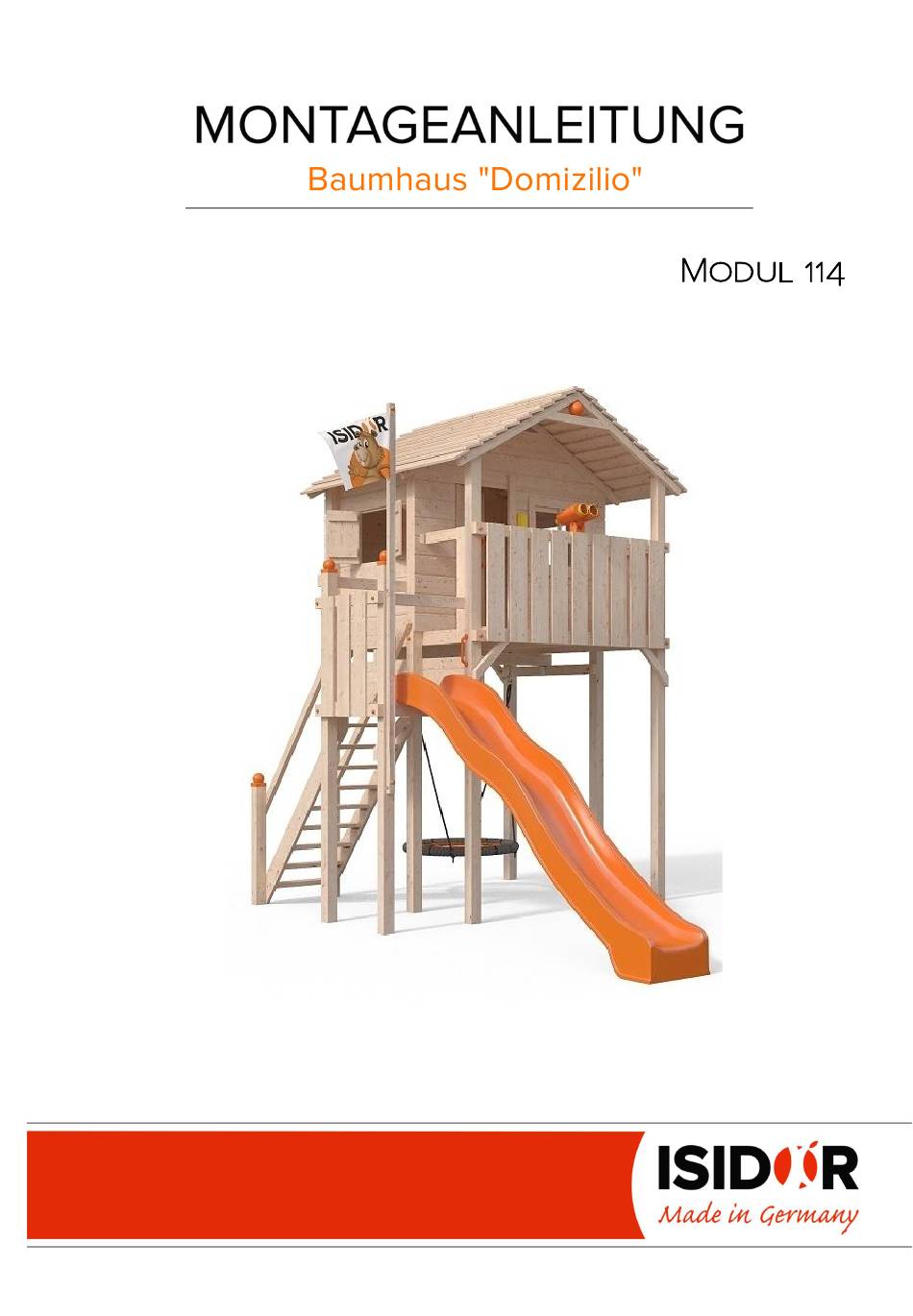

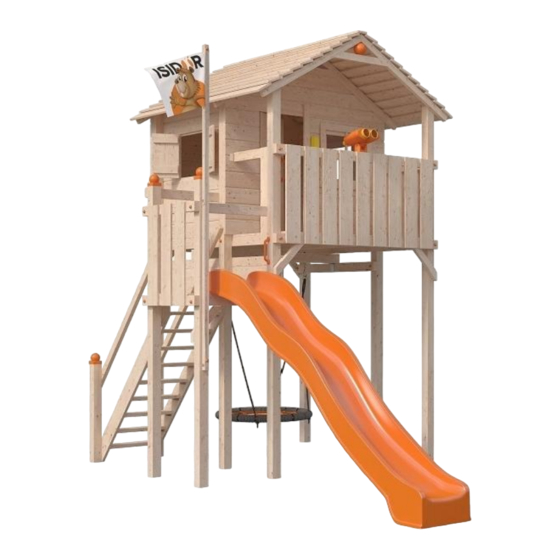

- Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 05032018...
- Seite 2 Modul A - einfacher Schaukelanbau oder Modul B - erweiterter Schaukelanbau oder Modul E - Turm - Schaukelanbau *) gesonderte Aufbauanleitung Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
- Seite 3 Bauteile Anzahl Bauteile Code Maße in mm Brett 4107 Brett 4110 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett (1x40°/80°) 4301 Brett 4219 1900 Brett 4188 2035 Brett 4108 Brett 4093 Brett 4174 1070 Brett 4176 1635 Brett 4105 Brett 4191...
- Seite 4 Bauteile Anzahl Bauteile Code Maße in mm Kantholz 4001 Kantholz 4005 2400 Kantholz 4009 3200 Kantholz 4218 1640 Leiste 4111 Leiste 4112 Riegel 4245 2500 Riegel Riegel 4103 1500 Riegel 1900 Riegel (1x60°) 4090 1200 Riegel (1x40°) 4298 1853 Riegel (1x40°/80°) 4302 Riegel (1xgebohrt) 4197...
- Seite 5 Bauteile Grundgestell Podestbodenbretter...
- Seite 6 Bauteile Dach Haus Sprossenfenster, Fensterläden, Tür...
- Seite 7 Bauteile Geländer Fahnenmast Treppe, Podest...
- Seite 8 Befestigungsmittel 34 x V021 - 10,0 x 100 mm V041 - 6,0 x 35 mm V040 - 6,0 x 45 mm 34 x V131 - SW17 34 x V049 - 10,5 x 2,5 x 30 mm 42 x V004 - 5,0 x 80 mm V005 - 5,0 x 70 mm V006 - 5,0 x 60 mm V007 - 5,0 x 25 mm...
- Seite 9 Zubehör 1812 1830 1024 1833 1813 1835 V101...
- Seite 10 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
- Seite 11 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1246 1156 1040 1040 1040 1040...
- Seite 12 Fundamentpläne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040 1040 1040 1040...
- Seite 13 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (Achten Sie auf die Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit 10mm Sechskant-Holzschraube müssen mit 6mm vorgebohrt werden !
-
Seite 14: Aufbau Der Seitenteile
Aufbau der Seitenteile linke Seite rechte Seite 4 x V010 - 4,0 x 50 mm 6 x V021 - 10 x 100 mm, mit V049 4 x V021 - 10 x 100 mm, mit V049 4170 4170 4170 4222 4219 90°... -
Seite 15: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion 2 x V021 - 10 x 100 mm, mit V049 2 x V021 - 10 x 100 mm, mit V049 2 x V021 - 10 x 100 mm, mit V049... -
Seite 16: Podestriegel Und Streben Montieren
Podestriegel und Streben montieren V078 Grundgerüst lotrecht, waagerecht und rechtwinklig ausrichten und mit Streben 4057 fixieren 8 x V106 - 5,0 x 35 mm V078 3 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) 8 x V106 - 5,0 x 35 mm 3 x V004 - 5,0 x 80 mm (Bauteil 4057 mit d= 5mm vorbohren) Draufsicht... -
Seite 17: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Pfostenanker lt. Fundamentplan einbetonieren, erst nach Aushärtung des Betons mit der Montage fortfahren. Grundgerüst auf Pfostenanker stellen, lotrecht ausrichten und festschrauben. 6 x Pfostenanker Beispielabbildung Beton einfüllen 10 cm mit Erdreich abdecken 60 cm Beton 30 cm unter jedem Pfosten ein Fundamentloch ausheben... -
Seite 18: Verlegung Der Podestbodenbretter
Verlegung der Podestbodenbretter 28 x V010 - 4,0 x 50 mm Draufsicht 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm... -
Seite 19: Aufbau Der Rückwand
Aufbau der Rückwand 18 x V010 - 4,0 x 50 mm V078 18 x V010 - 4,0 x 50 mm 6 x V106 - 5,0 x 35 mm 22 x V010 - 4,0 x 50 mm... -
Seite 20: Aufbau Der Vorderwand, Mit Türverstärkung Und Giebelstrebe
Aufbau der Vorderwand, mit Türverstärkung und Giebelstrebe 40 x V010 - 4,0 x 50 mm 5 x V012 - 4,0 x 30 mm V078 4 x V106 - 5,0 x 35 mm V078 18 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm 4 x V015 - 4,0 x 16 mm... -
Seite 21: Aufbau Der Rechten Seitenwand Mit Fensteröffnung
Aufbau der rechten Seitenwand mit Fensteröffnung 4 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 20 mm... -
Seite 22: Aufbau Der Linken Seitenwand Mit Fensteröffnung
Aufbau der linken Seitenwand mit Fensteröffnung 4 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm 20 mm 18 x V010 - 4,0 x 50 mm... - Seite 23 seitliche Brüstungsriegel montieren V121 V121 6 x V106 - 5,0 x 35 mm 6 x V106 - 5,0 x 35 mm 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren) 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit d= 6 mm vorbohren)
-
Seite 24: Aufbau Der Dachkonstruktion
Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) V010 - 4,0 x 50 mm 4026 4090 4090 an Vorderkante ca. 15 mm Überstand 2 x V004 - 5,0 x 80 mm 20 mm Überstand (Bauteil 4026 mit d=5 mm durchbohren) 33 x V010 - 4,0 x 50 mm... - Seite 25 Aufbau der Dachkonstruktion 2 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm durchbohren) 2 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm durchbohren) Dachkonstruktion über die Pfosten setzen, waagerecht ausrichten und verschrauben ! 1 x V004 - 5,0 x 80 mm Detail - Innenansicht (Dachsparren d=5 mm durchbohren) am 2.
-
Seite 26: Schmuckkugeln Im Dachgiebel Montieren
Schmuckkugeln im Dachgiebel montieren 3 x V100 - 2,5 x 16 mm 1812 3 x V100 - 2,5 x 16 mm 1. Halbkugel in das Giebeldreieck setzen und von innen festschrauben 2. Halbkugel von vorne aufsetzen und festklicken... -
Seite 27: Geländerbretter Und Handgriffe Montieren
Geländerbretter und Handgriffe montieren 2 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 2 x V041 - 6,0 x 35 mm 1830 18 x V010 - 4,0 x 50 mm 6 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm Ansicht von links... -
Seite 28: Türblatt Montieren
Türblatt montieren 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 4 x V012 - 4,0 x 30 mm V073 4105 Türscharnier V073 bündig 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm bündig 4105 Türscharnier... -
Seite 29: Tür Und Fensterrahmen Mit Sprossen Montieren
Tür und Fensterrahmen mit Sprossen montieren - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben 5 x V012 - 4,0 x 30 mm... -
Seite 30: Fensterläden Montieren
Fensterläden montieren 8 x V012 - 4,0 x 30 mm Innenansicht 4107 4107 4108 4108 4108 4108 Außenansicht 4107 4107 240 mm 240 mm 10 mm V075 V075 8 x V012 - 4,0 x 30 mm 8 x V014 - 3,5 x 16 mm 8 x V014 - 3,5 x 16 mm V075 V075... -
Seite 31: Einbau Der Fensterläden
Einbau der Fensterläden ca. 4 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm im Bereich der Fensteröffnung Feder austrennen! -
Seite 32: Montage Schaukelbalken Für Nestschaukel
Montage Schaukelbalken für Nestschaukel 170 mm 1300 mm 170 mm 4218 48 mm 48 mm d= 10mm d= 10mm 2 x V004 - 5,0 x 80 mm 2 x V004 - 5,0 x 80 mm mit d= 10 mm durchbohren und die Schaukelhaken !durchschrauben! oben mit Scheibe und Mutter... -
Seite 33: Grundgerüst Treppenpodest Aufbauen
Grundgerüst Treppenpodest aufbauen 4 x V021 - 10 x 100 mm, mit V049 6 x V010 - 4,0 x 50 mm 2 x V021 - 10 x 100 mm, mit V049 2 x V021 - 10 x 100 mm, mit V049 6 x V004 - 5,0 x 80 mm 4190 (Bauteil 4057 mit d= 5mm vorbohren) -
Seite 34: Treppenpodestboden Montieren
Treppenpodestboden montieren 12 x V010 - 4,0 x 50 mm 12 x V010 - 4,0 x 50 mm... -
Seite 35: Treppenwangen Vormontieren
Treppenwangen vormontieren 4 x V010 - 4,0 x 50 mm 4 x V005 - 5,0 x 70 mm Treppenwange, links Treppenwange, rechts 9 x V136 9 x V136 je Winkel 3 x V015 - 4,0 x 16 mm Maßangaben in mm... -
Seite 36: Treppenwangen Und Handlauf Montieren
Treppenwangen und Handlauf montieren 1 x V019 - 6,0 x 100 mm 5 x V019 - 6,0 x 100 mm 40 mm 40 mm 1 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm 1 x V019 - 6,0 x 100 mm Erdreich... -
Seite 37: Treppenstufen Montieren
Treppenstufen montieren je Winkel 3 x V014 - 3,5 x 16 mm... -
Seite 38: Pfostenkappen Montieren
Pfostenkappen montieren 1024 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm 2 x V100 - 2,5 x 16 mm... -
Seite 39: Fahnenmast Und Fahne Montieren
Fahnenmast und Fahne montieren 50 mm 1 x V006 - 5,0 x 60 mm - Schnur durch die Befestigungsösen einfädeln 1813 - die Schnur muss dabei um die Schraube geführt werden L-Beschlag wechselseitig in den Pfosten einschrauben 1833 - Enden straffziehen und mit den Ösen an der Fahne verknoten (Schraublöcher vorbohren) 2 x V106 - 5,0 x 35 mm... -
Seite 40: Rutsche Und Handgriffe Montieren
Rutsche und Handgriffe montieren 2 x V007 - 5,0 x 25 mm 1830 zur Fixierung mit Sand anhäufen zur Fixierung mit Sand anhäufen... - Seite 41 Schaukelanbau* montieren *) optional Anbaumöglichkeiten: Den Aufbau des jeweiligen Schaukelanbaus entnehmen 1 x V028 - 10,0 x 200 mm, mit V049 + V043 Sie bitte der gesonderten Aufbauanleitung.
