Inhaltszusammenfassung für Isidor Colin Castle

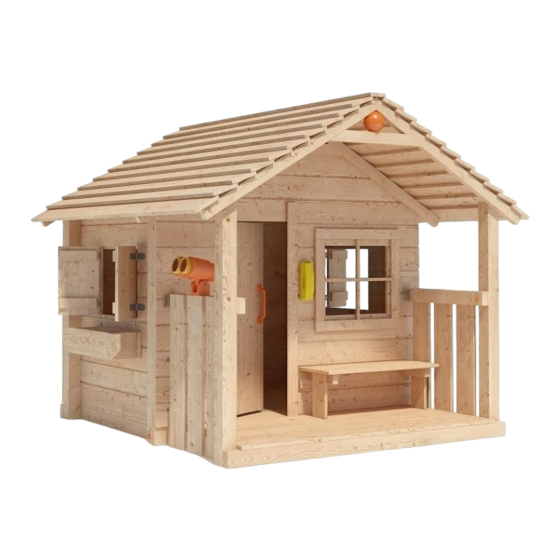

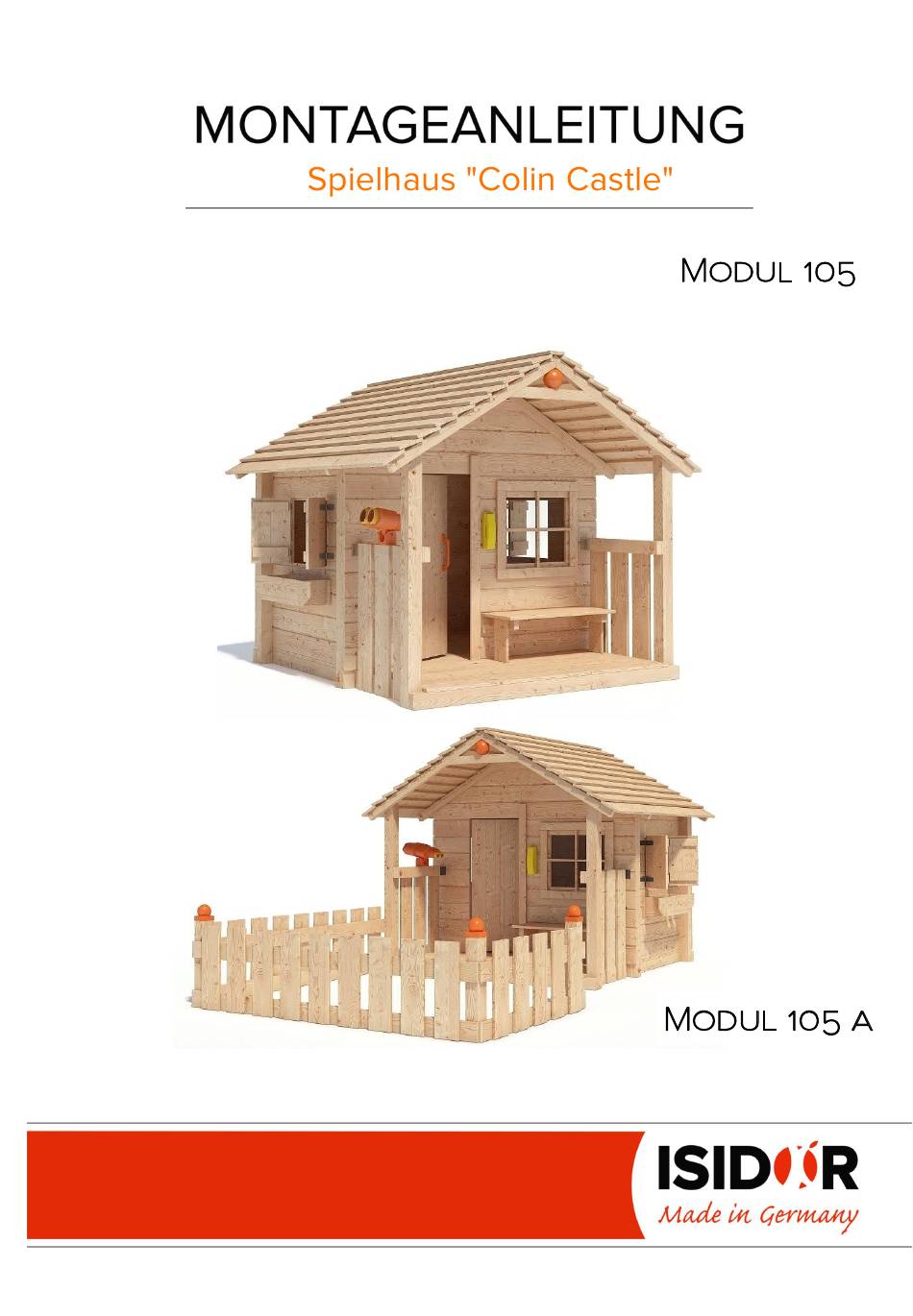

- Seite 1 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 11042018...
- Seite 2 Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...
- Seite 3 Bauteile Anzahl Bauteile ID Code Maße in mm Brett 4046 Brett 4059 Brett 4128 Brett 1069 Brett 4017 Brett 4043 Brett (2x30°) 4143 Kantholz 4002 1300 Kantholz (1xgebohrt) 4186 1300 Riegel Riegel (1xgebohrt) 4197 Anzahl Bauteile ID Code Maße in mm Brett 4107 Brett...
- Seite 4 Bauteile Grundgestell Fassade Fußboden...
- Seite 5 Bauteile Dach Sprossenfenster, Fensterladen, Tür Geländer Sitzbank Blumenkasten...
- Seite 6 Bauteile ID Code Anzahl Bauteile Maße in mm Brett 1225 Brett 4188 2035 Brett Kantholz 4247...
- Seite 7 Befestigungsmittel 10 x V031 - 10,0 x 140 mm V040 - 6,0 x 45 mm V041 - 6,0 x 35 mm V021 - 10,0 x 100 mm 10 x V043 - M 10 12 x V131 - SW17 12 x V049 - 10,5 x 2,5 x 30 mm 32 x V004 - 5,0 x 80 mm...
- Seite 8 Befestigungsmittel 25 x V010 - 4,0 x 50 mm V100 - 2,5 x 16 mm 95 x V106 - 5,0 x 35 mm...
- Seite 9 Zubehör 1812 1830 1024 optional: 1229...
- Seite 10 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
- Seite 11 Aufstellplanung Bitte das Spielhaus auf einem ebenen Gelände errichten. Der Spielgrund sollte aus weichen Materialien, wie z.B. Sand, Rasen, oder Rindenmulch bestehen. Als Unterlage für die Pfosten können Sie Pflastersteine oder Gewegplatten aus Beton verwenden. Die Pfosten sollten aus Gründen des Holzschutzes einen Abstand von ca.
- Seite 12 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben alle Verbindungen mit Holzschraube V021 müssen mit 6 mm vorgebohrt werden ! alle Verbindungen mit Flachrundschraube V031 müssen mit 10 mm durchgebohrt werden !
- Seite 13 Zusammenbau der Grundkonstruktion 3 x V031 - 10,0 x 140 mm, mit V049 + V043 (Bohrung d= 10 mm) 2 x V031 - 10,0 x 140 mm, mit V049 + V043 (Bohrung d= 10 mm) 8 x V106 - 5,0 x 35 mm Balken 222 mittig platzieren A = B 2 x V031 - 10,0 x 140 mm, mit V049 + V043...
- Seite 14 Verlegung der Bodenbretter 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm 28 x V010 - 4,0 x 50 mm...
- Seite 15 Aufbau der Vorderwand, mit Türverstärkung (4104), Türanschlag (125) und Giebelstrebe (4103) Ansicht von vorne Ansicht Türbereich innen 22 x V010 - 4,0 x 50 mm 5 x V012 - 4,0 x 30 mm Giebelstrebe direkt über Strebe 222 positionieren ! 18 x V010 - 4,0 x 50 mm 5 x V012 - 4,0 x 30 mm 18 x V010 - 4,0 x 50 mm...
- Seite 16 Aufbau der Rückwand, mit Giebelstrebe (4103) Ansicht von hinten 22 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm...
- Seite 17 Aufbau der Seitenwände mit Fensteröffnung rechte Seitenwand 18 x V010 - 4,0 x 50 mm 18 x V010 - 4,0 x 50 mm 4 x V012 - 4,0 x 30 mm 20 mm Überstand Der Aufbau der linken Seitenwand erfolgt identisch!
- Seite 18 Geländer an den Seiten montieren 6 x V010 - 4,0 x 50 mm V121 12 x V010 - 4,0 x 50 mm 6 x V106 - 5,0 x 35 mm 2 x V021 - 10,0 x 100 mm, mit V049 V121 (Pfosten mit d= 6 mm vorbohren) 6 x V106 - 5,0 x 35 mm...
- Seite 19 Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) 4026 4090 4090 2 x V004 - 5,0 x 80 mm hinten 20 mm Überstand (Bauteil 4026 mit d=5 mm vorbohren) vorne 20 mm Überstand an Vorderkante ca.
- Seite 20 Aufbau der Dachkonstruktion Dachkonstruktion über die Pfosten setzen, waagerecht ausrichten und anschrauben 6 x V010 - 4,0 x 50 mm Detail - Innenansicht 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren) 1 x V004 - 5,0 x 80 mm (Dachsparren d=5 mm vorbohren)
- Seite 21 Montage Türblatt 8 x V012 - 4,0 x 30 mm 2 x V040 - 6,0 x 45 mm 4 x V012 - 4,0 x 30 mm 4105 Türscharnier bündig V073 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm bündig 4105 Türscharnier...
- Seite 22 Einbau Tür und Fensterrahmen mit Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben ca.
- Seite 23 Fensterläden montieren 4 x V012 - 4,0 x 30 mm Innenansicht 4107 4107 4 x V012 - 4,0 x 30 mm 4108 4108 4108 4108 Außenansicht 240 mm 240 mm 4107 4107 V075 V075 10 mm 4 x V012 - 4,0 x 30 mm 4 x V012 - 4,0 x 30 mm 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm...
- Seite 24 Einbau der Fensterläden ca. 3 mm Spaltmaß 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm 4 x V014 - 3,5 x 16 mm ca. 3 mm Spaltmaß im Bereich der Fensteröffnung Feder austrennen! 4 x V014 - 3,5 x 16 mm V075...
-
Seite 25: Zubehör Montieren
Zubehör montieren 1. Halbkugel in den Zwischenraum setzen und von innen festschrauben 2. Halbkugel aufsetzen und festklicken 1832 3 x V100 - 2,5 x 16 mm 3 x V100 - 2,5 x 16 mm 1812 1 x auf jeder Giebelseite... - Seite 26 Blumenkasten montieren 180° 7 x V120 - 3,5 x 50 mm 7 x V120 - 3,5 x 50 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm 2 x V106 - 5,0 x 35 mm...
- Seite 27 Sitzbank montieren 4 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 70 mm 70 mm 2 x V010 - 4,0 x 50 mm 2 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 4 x V106 - 5,0 x 35 mm...
- Seite 28 Zaunfelder montieren 18 x V106 - 5,0 x 35 mm 4188 4188 10 x V106 - 5,0 x 35 mm 18 x V106 - 5,0 x 35 mm 10 x V106 - 5,0 x 35 mm...
- Seite 29 Zaunfelder aufstellen Verankerung der Eckpfosten im Boden 1024 Winkelanker oder handelsübliche Bodenhülsen verwenden 4 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 4 x V100 - 2,5 x 16 mm 4 x V010 - 4,0 x 50 mm 4 x V010 - 4,0 x 50 mm 2 x V100 - 2,5 x 16 mm 4 x V010 - 4,0 x 50 mm...
