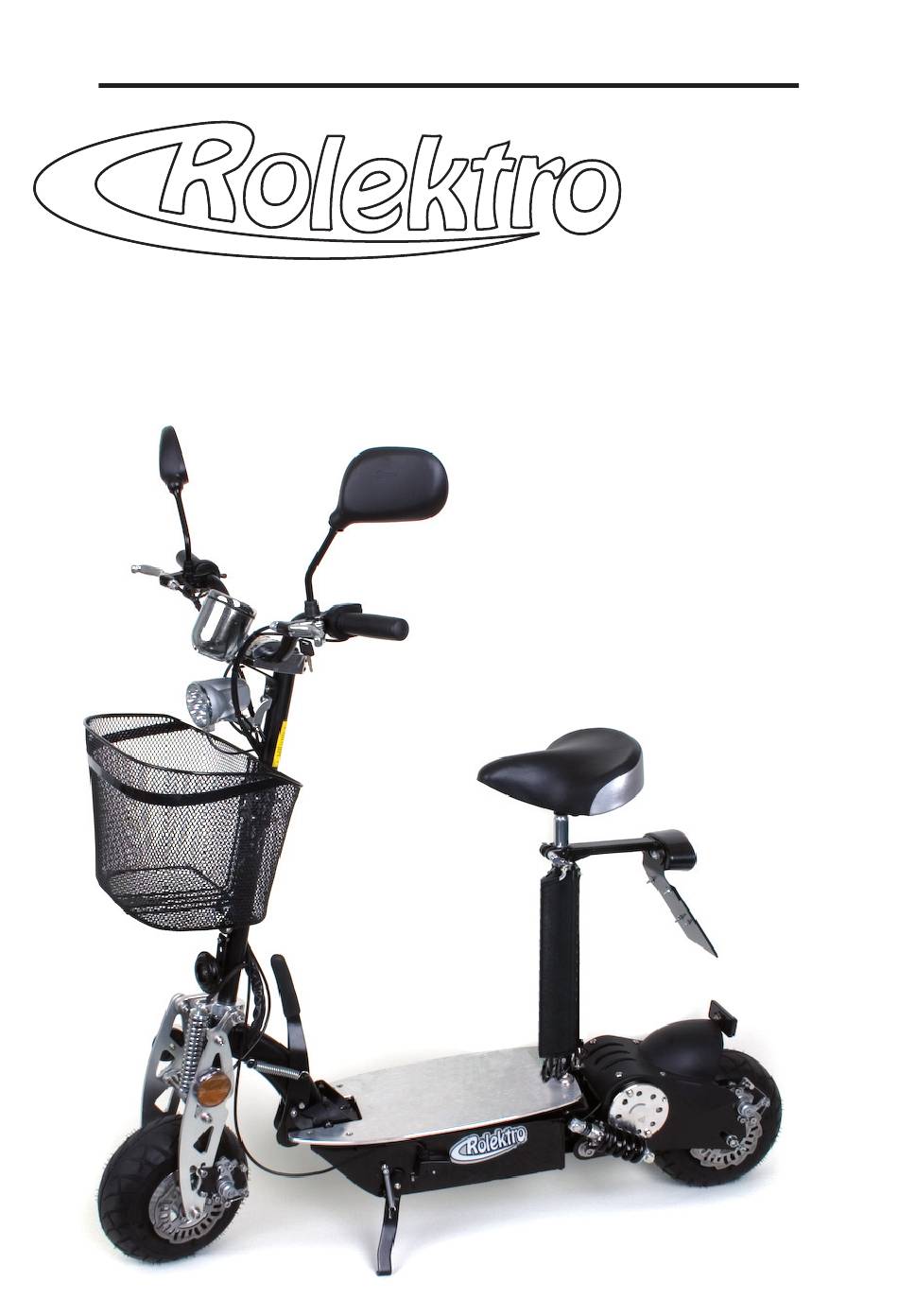

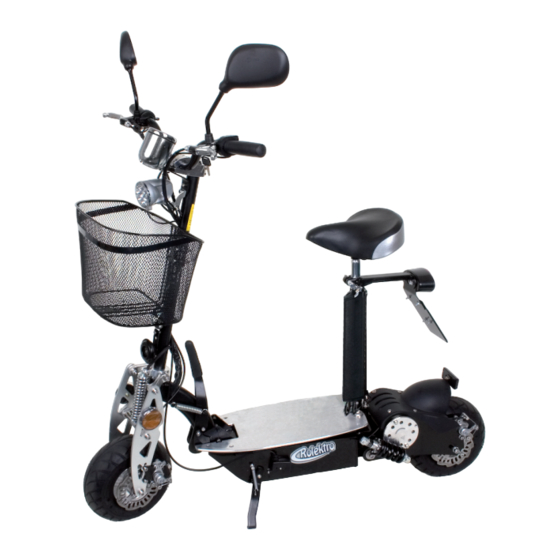

- Seite 1 Aufbauanleitung eco-Fun 20 eco-Fun 20 Plus Stand: 01.03.2015...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Vorwort Seite 1-2 Aufbau: - Aufklappen des Rollers Seite 3 - Montage von Licht, Tacho und Korb Seite 4 - Montage der Spiegel Seite 5 - Einbau der Sicherung Seite 6 - Einbau des Akkus Seite 7 - Montage der Trittfläche Seite 8 - Montage des Sitzelementes Seite 9... -
Seite 3: Vorwort
Vorwort: Vielen Dank das Sie sich für den eco-Fun 20 / eco-Fun 20 Plus von Rolektro entschieden haben. Bei richtiger Pflege und Hand- habung wird er Ihnen viel Freude bereiten. Sie haben 2 Pakete erhalten! 1. Im Paket 1 befindet sich der vormontierte Roller, der Sattel, die Sitzstange, die Zulassung und der Schlüsselsatz (am Lenker... -
Seite 4: Fortsetzung Vorwort
Fortsetzung Vorwort: Es befindet sich für die Montage ein Werkzeugsatz in Paket 2, welches sich aus folgenden Bestandteilen zusammensetzt: 1. Sicherungsbolzen für den Klappmechanismus 2. Sicherungsbolzen für die Sattelstange 3. Adapter für die Luftventile am Reifen 4. Schraubenschlüssel 5. Adapterstecker zum externen Laden des Akkus 6. -
Seite 5: Aufklappen Des Rollers
Aufbau Schritt 1 Aufklappen des Rollers: ACHTUNG. Beim zusammen klappen des Rollers steht der Roller unter Spannung. Bitte schlagen Sie sich nicht den Kopf an. 1 .Drücken Sie den Hebel des Klappmechanismus nach unten, die Arretierung löst sich. 2. Sie können jetzt den Lenker nach oben ziehen bis dieser ei rastet. -
Seite 6: Montage Von Licht, Tacho Und Korb
Aufbau Schritt 2 Montage von Licht, Tacho und Korb (Abb. 1) (Abb. 2) (Abb. 3) (Abb. 4) (Abb. 5) (Abb. 6) Montieren Sie den Tacho (Abb.1) Stecken Sie den Lenker auf die Lenkstange ehe Sie die Lam- pe montieren (Abb. 2 und 3) Montieren Sie die Lampe (Abb. -
Seite 7: Montage Der Spiegel
Aufbau Schritt 3 Montage der Spiegel Auf den Bremsgriffen befindet sich jeweils eine Gewindeboh- rung zur Aufnahme der Spiegel. Auf der rechten Seite, befindet sich der Gasdrehgriff, befestigen Sie dort den rechten Spiegel. Den linken Spiegel entsprechend auf der linken Seite. Die Spie- gel bitte mit Gefühl in die Gewindebohrungen drehen. -
Seite 8: Einbau Der Sicherung
Aufbau Schritt 4 Einbau der Sicherung Setzen Sie die Sicherung in den Sicherungshalter ein. Der Si- cherungshalter befindet sich an einem Kabel direkt vom Akku abgehend. - Seite 6 -... -
Seite 9: Einbau Des Akkus
Aufbau Schritt 5 Einbau des Akkus Entnehmen Sie den Akkupack aus Paket-Nr. 2. Der Akku befin- det sich in einer Nylontasche und ist intern bereits vollständig verkabelt. Setzen Sie den Akku halb senkrecht gehalten zuerst im vorde- ren Bereich ein. Führen sie mit leichtem Druck den Akku kom- plett in die Akkubox. -
Seite 10: Montage Der Trittfläche
Aufbau Schritt 6 Montage der Trittfläche Die Trittfläche ist schon vormontiert. Hinweis! Die Trittfläche kann man hochklappen, ohne die Schrauben zu lösen. (Abb. 2 und 3) (Abb. 2) (Abb. 3) - Seite 8 -... -
Seite 11: Montage Des Sitzelementes
Aufbau Schritt 7 Montage des Sitzelementes Befestigen Sie die Einheit mit dem Rücklicht an der Sattelstange. Wichtig ist, dass die Einheit möglichst hoch angesetzt wird aber nicht über die Sattelstange herausragt. (Abb. 1) Schrauben Sie die Rücklichteinheit mit dem Schnellspanner nur leicht fest. -
Seite 12: Befestigung Des Sitzelementes Am Fahrzeug
Aufbau Schritt 8 Befestigung des Sitzelementes am Fahrzeugboden Am hinteren Ende der Trittfläche befindet sich ein darin ein- gelassenes Befestigungsrohr, für das Sitzelement. Verbinden Sie das Kabel mit der dafür vorgesehenen Buchse hinter dem Befestigungsrohr. Achten Sie darauf, dass die Gummidichtung zwecks Isolierung gut über der Verbindungsstelle justiert ist. -
Seite 13: Sicherung Des Klappmechanismus
Aufbau Schritt 9 Sicherung des Klappmechanismus Den zweiten Sicherungsbolzen verwenden Sie auf die gleiche Art beim Klappmechanismus. - Seite 11 -... - Seite 14 Aufbau Schritt 10 Der Roller ist nunmehr fertig montiert. Bevor es losgehen kann, empfehlen wir den Roller vor Erstinbetriebnahme ca. 8 Stunden mittels Ladegerät zu laden. Bitte lesen Sie aufmerksam das Benutzerhandbuch und nehmen Sie alle Sicherheitshinweise sehr ernst.
