Fahrzeug-Modelle...

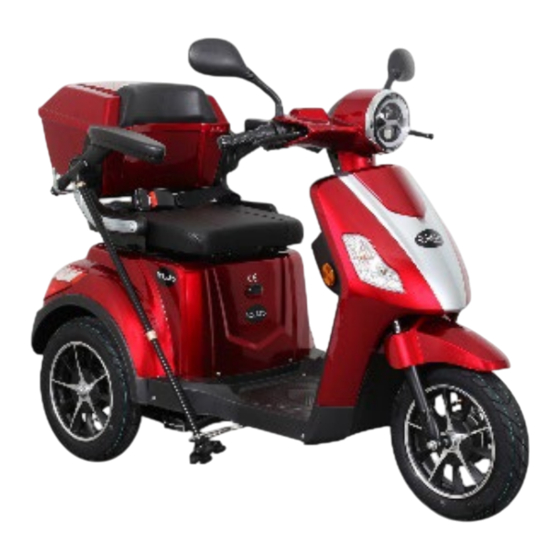

E-Trike 15 V.2, E-Quad 15 V.2
E-Trike 25 V.2, E-Quad 25 V.2
Bevor Sie anfangen...
Stellen Sie die Hauptsicherung des Fahrzeugs auf OFF. Die Hauptsicherung befindet sich
unter dem Sitz
Ziehen Sie die Feststellbremse an, damit das Fahrzeug nicht rollt.
Ziehen Sie den Zündschlüssel ab.
Benutzen Sie Arbeitshandschuhe, um Kratz- bzw. Schnittverletzungen zu vermeiden.
Benutzen Sie bitte keinen Akkuschrauber! Bei einem zu festen Andrehen der Schrauben können
die Verkleidungsteile sehr schnell platzen.
Wir empfehlen alle technischen Arbeiten immer zu zweit auszuführen.
Benötigtes Werkzeug...
Kreuzschraubendreher PH1 (magnetische Spitze bevorzugen)
Rolektro Ersatzteile...
In unserem Online-Shop unter
Ihr Fahrzeug passenden Tacho (unter Tacho als Suchbegriff).
WICHTIGER HINWEIS: Bitte beachten Sie genau, welches Fahrzeug-Modell Sie besitzen,
es gibt unterschiedliche Ausführungen!
Die Modell-Bezeichnung finden Sie in Ihrer Fahrzeug-Zulassung (ECC) oder auch auf dem
Typenschild Ihres Fahrzeugs. Der Typenschild finden Sie in der Regel am Fahrzeug-Rahmen (unten
rechts) in der Nähe des rechten Hinterrades.
Falls Sie sich nicht sicher sind, welches Teil genau Sie benötigen, schreiben Sie uns
info@rolektro.de
oder rufen Sie uns unter +49 (0) 02103 496 0 an. Wir helfen Ihnen gerne! ;-)

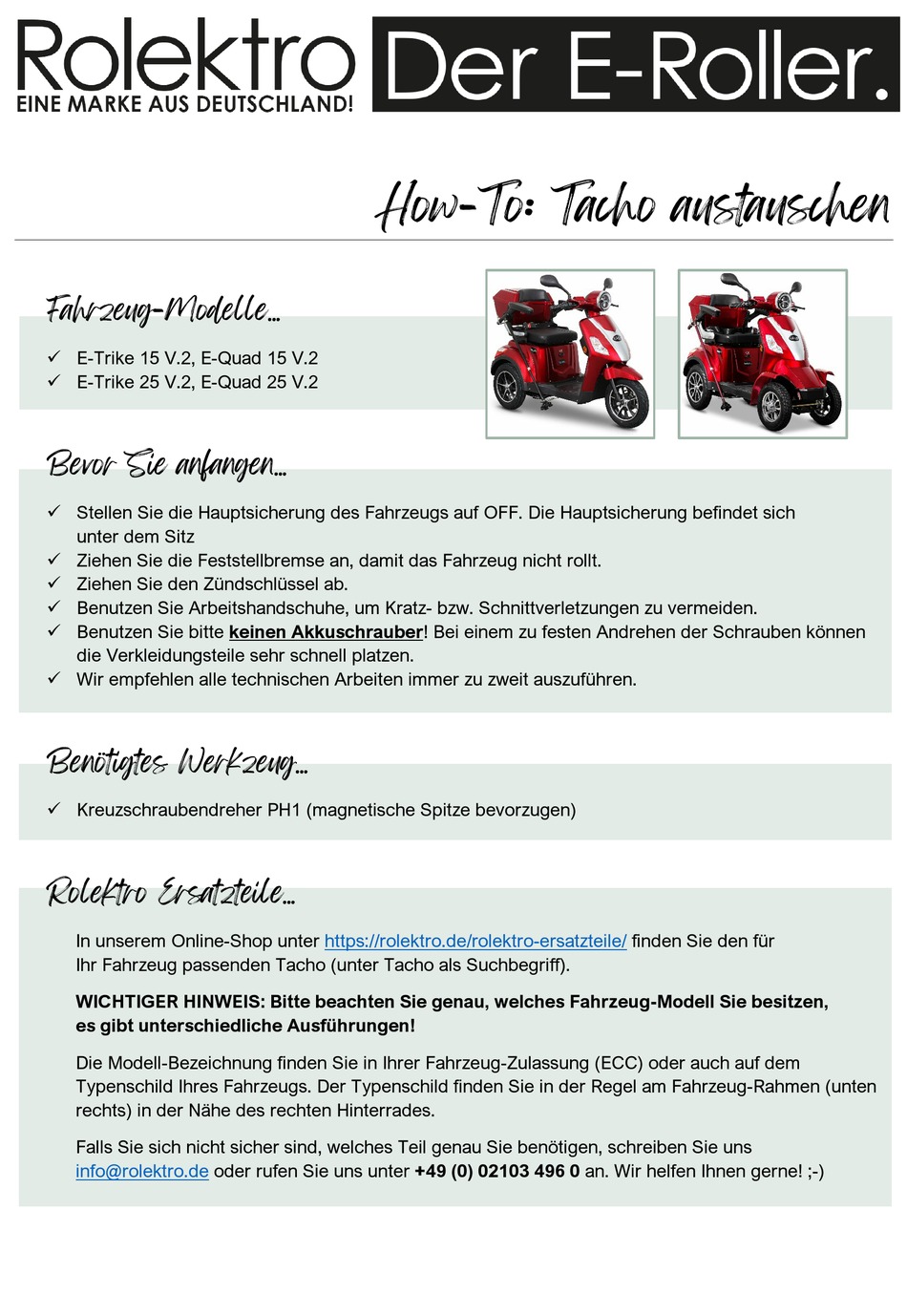

How-To: Tacho austauschen
https://rolektro.de/rolektro-ersatzteile/
finden Sie den für
Werbung
Verwandte Anleitungen für Rolektro E-Trike 15 V.2
Inhaltszusammenfassung für Rolektro E-Trike 15 V.2
- Seite 1 How-To: Tacho austauschen Fahrzeug-Modelle… E-Trike 15 V.2, E-Quad 15 V.2 E-Trike 25 V.2, E-Quad 25 V.2 Bevor Sie anfangen… Stellen Sie die Hauptsicherung des Fahrzeugs auf OFF. Die Hauptsicherung befindet sich unter dem Sitz Ziehen Sie die Feststellbremse an, damit das Fahrzeug nicht rollt.
- Seite 2 Step-by-Step Anleitung Die Hauptsicherung bitte auf OFF stellen. Diese befindet sich unter dem Sitz. Die Feststellbremse (unterm Lenkrad) anziehen, damit das Fahrzeug nicht rollt! Zuerst lösen Sie bitte jeweils eine Schraube links und rechts an der schwarzen Verkleidung oben. Als erstes muss die Tacho-Verkleidung abmontiert werden.
- Seite 3 Step-by-Step Anleitung Jetzt lösen Sie die mittige Schraube an dem Nehmen Sie vorsichtig die vordere Verkleidung vorderen Verkleidungsteil. samt Scheinwerfer ab. Nun sehen Sie den Kabelbaum. Hinter dem Kabelbaum sind noch weitere zwei Schrauben, die Trennen Sie das Scheinwerferkabel vom gelöst werden müssen.
- Seite 4 Step-by-Step Anleitung Trennen Sie die Tacho-Verkabelung vom Der Tacho ist an der Verkleidung mit drei Kabelbaum ab. Schrauben befestigt. Lösen die diese. Nun können Sie den Tacho rausnehmen und gegen einen neuen austauschen. Um den Tacho samt Frontverkleidung wieder an das Fahrzeug zu montieren, wiederholen Sie alle oben beschriebenen Schritte rückwärts.
