HANDBUCH

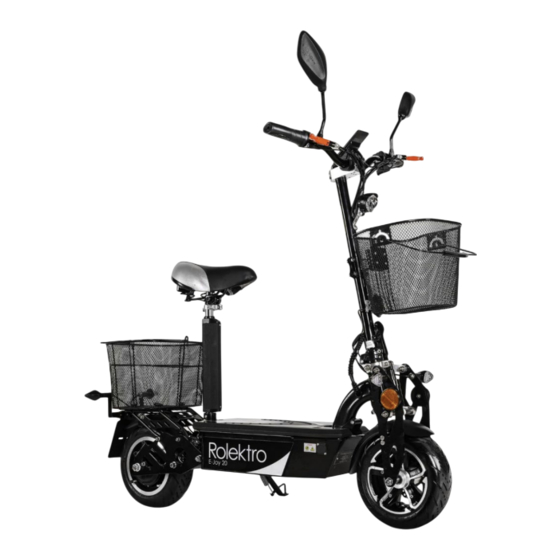

Elektroroller E-Joy 20
Art.-Nr. 32513 / EAN: 4251293503501
WICHTIG! Bitte lesen Sie dieses Handbuch sorgfältig durch,
bevor Sie das Fahrzeug in Betrieb nehmen.
Bitte bewahren Sie dieses Handbuch gut auf, damit Sie es bei Bedarf
nachlesen können.
Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de
1
Inhaltsverzeichnis
Verwandte Anleitungen für Rolektro E-Joy 20
Inhaltszusammenfassung für Rolektro E-Joy 20
- Seite 1 WICHTIG! Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. Bitte bewahren Sie dieses Handbuch gut auf, damit Sie es bei Bedarf nachlesen können. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de...
-
Seite 2: Inhaltsverzeichnis
Ladevorgang bei ausgebautem Akku ........................28 Schwierigkeiten & Lösungen ............................ 29 Technische Daten ..............................30 Servicebedingungen für Sie ............................. 31 Kontaktdaten ................................32 Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 3: Vorwort
Straßenzulassung verlieren und Sie dadurch Ihren Versicherungsschutz. Bei nicht Beachtung der Sicherheitshinweise erhöht sich das Unfallrisiko und Sie können sich ins Lebensgefahr bringen! Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 4: Rechtliche Bestimmungen & Allgemeine Hinweise
In Österreich der Schweiz und in anderen europäischen Ländern können diese Bestimmungen abweichen. Bitte erkundigen Sie sich bei den dortigen Behörden vor Ort inwieweit abweichende Regelungen bestehen. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 5: Betriebserlaubnis
("Complete Vehicle EU Certificate of Conformity"). Da es sich bei diesem Zertifikat um ein europäisches Dokument handelt, ist eine Ausstellung in deutscher Sprache nicht möglich. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 6: Wichtige Informationen Vor Inbetriebnahme
Trennen Sie das Ladegerät nach dem vollständigen Aufladen vom Fahrzeug. Achtung! Akkus gelten als Verschleißteile. Die Herstellergarantie beträgt 6 Monate. *Unabhängig davon gelten die gesetzlichen Gewährleistungsrechte. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 7: Übersicht Rolektro E-Joy20
14 Hinterer Bremssattel 31 Trittbrett / Akkuabdeckung 15 Bremshebel Hinterrad 32 Fahrgestellnummer 16 Linker Griff 33 Frontkorbhalterung 17 Linker Rückspiegel 34 Display / Tacho Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 8: Fahrgestellnummer (Fin)
Die eingravierte Fahrgestellnummer (FIN) finden Sie an der Lenksäule unten rechts. Typenschild Das Typenschild finden Sie am Fahrzeug ganz unten im vorderen Bereich des Batteriekastens. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 9: Sicherheitshinweise
Tagfahrlicht-Gebot vorsieht. Das bedeutet, dass es keine Möglichkeit mehr gibt, das Licht auszuschalten. Daher finden Sie am Fahrzeug keinen Ein-/Ausschalter für das Licht. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 10: Allgemeine Fahrhinweise
3. Trocknen Sie den Roller bei Nässe gründlich ab, um zu verhindern, dass Feuchtigkeit die Elektronik beschädigt. Laden Sie den Akku wieder vollständig auf, um eine optimale Leistung bei der nächsten Fahrt sicherzustellen. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 11: Reichweite
Hausmüll gelangen. Bitte wenden Sie sich für die ordnungsgemäße Entsorgung von defekten Teilen an entsprechende örtliche Stellen oder Recyclingeinrichtungen. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 12: Allgemeine Pflege Und Wartung
Den Akku vollladen. Die Hauptsicherung unter der Sitzbank ausschalten. Spätestens alle 4 Wochen nachladen. Ladegerät nicht am Roller angeschlossen lassen. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 13: Warnhinweise: Ladegerät / Akku
Vermeiden Sie den Kontakt mit entzündlichen und explosiven Substanzen. Lassen Sie den Akku niemals unbeaufsichtigt während des Ladevorgangs. Nach Abschluss des Ladevorgangs trennen Sie das Ladegerät vom Akku. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 14: Aufbau - Vorwort
Sicherungssplint für Sitzstange, der Frontscheinwerfer, Blinker für vorne und hinten, Blinkerhalterungen, Lenkkopf-Befestigungsplatte und das Montagewerkzeug-Set. 3. Alles, was sich in Paket 2 befindet, muss vor der ersten Nutzung montiert werden. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 15: Aufklappen Des Rollers
Fixieren Sie die Stange wieder mit der Befestigungsschraube, wie auf dem letzten Bild dargestellt. ACHTUNG! Kontrollieren Sie bitte, dass die Lenkerstange richtig arretiert ist. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 16: Zusammenklappen Des Rollers
5. Die Lenksäule ist nun entriegelt und kann zur Trittfläche hin geklappt werden. Achten Sie darauf, den Roller langsam und kontrolliert zusammenzuklappen, um Verletzungen oder Schäden zu vermeiden. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 17: Montage Lenker
6. Stellen Sie die korrekte Display-Position ein und fixieren Sie die Halterung mit den Schrauben. 7. Nachdem der Lenker befestigt ist, müssen die Quick-Connect-Anschlüsse für Gas, Licht, Hupe, Bremse-Griffe, Lampe, Zündung und Display angeschlossen werden. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 18: Montage Der Spiegel
Befestigen Sie den Scheinwerfer an der Lenkerstange gemäß der Darstellung im untenstehenden Bild. Justieren Sie das Licht in die korrekte Position und ziehen Sie die Schraube anschließend fest. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 19: Montage Der Vorderen Blinker
Kabel mit dem rechten Anschluss und das linke Kabel mit dem linken Anschluss verbinden. 4. Wiederholen Sie diese Schritte für den anderen vorderen Blinker und kontrollieren Sie die Funktion beider Blinker. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 20: Montage Des Rücklichts Und Der Hinteren Blinker
Stellen an den Rahmen von E-Joy. 13. Wiederholen Sie diese Schritte für den anderen vorderen Blinker und kontrollieren Sie die Funktion beider Blinker. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 21: Einbau Der Sicherung Und Akkutasche
4. Klappen Sie das Trittbrett hoch und setzen Sie den Akku ein. 5. Verbinden Sie Akkutasche und Roller mittels der Steckverbindungen. Schließen Sie die Trittfläche wieder. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 22: Trittfläche
Entfernen Sie hierzu den Sicherungsbolzen von der Sitzstange und schieben Sie die 2 seitlichen Verriegelungsbügel zur Seite. Sie können das Trittbrett nun hochklappen. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 23: Montage & Justierung Des Sitzes
ACHTUNG! Bitte vermeiden Sie es, den Sattel über die schraffierte Fläche der Sattelstange hinauszuziehen. Andernfalls kann die Stabilität beeinträchtigt werden und es besteht die Gefahr, dass die Sattelstange abbricht. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 24: Montage Korb Vorne & Hinten
5. Lösen Sie die 4 Schrauben, positionieren Sie den Korb exakt über den 4 Bohrungen und verwenden Sie diese Schrauben zur Befestigung des Korbs. 6. Der Korb muss vor dem Zusammenklappen des Rollers demontiert sein. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 25: Bedienelemente
Nach links drehen – Zündung ausgeschaltet Das Fahrzeug ist einsatzbereit, wenn Sie den Zündschlüssel nach rechts drehen. Zusätzlich muss unbedingt der Seitenständer eingeklappt sein. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 26: Tacho
E. TRIP / MAX / ODO / TIME = Auswahl der Informationsanzeige Die Modis lassen sich am Lenkrad links mithilfe der Taste C umschalten. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 27: Aufladen Des Akkus In Fahrzeug
5. Nach Beendigung des Ladevorgangs muss das Ladegerät wieder abgeklemmt werden! Beachten Sie die Anweisungen zum Thema Akku auf Seite 6 und Seite 14. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 28: Ladevorgang Bei Ausgebautem Akku
6. Achten Sie darauf, dass der zur Sitzseite befindliche Teil zuerst halb senkrecht rausgezogen wird. Jetzt schieben Sie den Akku in Richtung Sitzseite hinaus. 7. Beachten Sie die Sicherheitshinweise. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 29: Schwierigkeiten & Lösungen
B. Akkuverkabelung prüfen. B. Akkuverkabelung C. Ladegerät austauschen. fehlerhaft. D. Akkus austauschen. C. Problem mit Ladegerät. D. Akkus tiefentladen, keine Erkennung durch Ladegerät. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 30: Technische Daten
Führerscheinklassen A, B und T. Personen die vor dem 01.04.1965 geboren sind, benötigen keinen Führerschein. Der Elektro-Roller E-Joy 20 gilt rechtlich als Leichtmofa. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 31: Servicebedingungen Für Sie
Bedienungsfehler handelt, Kompatibilitätsprobleme vorliegen, oder die Beschädigung durch unsachgemäße Eingriffe verursacht wurde, behalten wir uns das Recht vor, die angefallenen Kosten in Rechnung zu stellen. Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de... -
Seite 32: Kontaktdaten
Alle Rechte vorbehalten, Nachdruck oder Reproduktion in irgendeiner Form auch auszugsweise ist ohne ausdrückliche schriftliche Genehmigung der Firma Soletek GmbH untersagt. Stand: Februar, 2025 Rolektro | Soletek GmbH | Feldheider Str. 62-64 | D-40699 Erkrath | Telefon: (+49) 2103 496-0 | www.rolektro.de...
