Rolektro E-Cruiser 45 Handbuch
Verwandte Anleitungen für Rolektro E-Cruiser 45
Inhaltszusammenfassung für Rolektro E-Cruiser 45
- Seite 1 E-Cruiser 45 HANDBUCH Art.-Nr. 31178, EAN: 4251293503570 WICHTIG! Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen.
-
Seite 2: Inhaltsverzeichnis
INHALT Vorwort ..........................3 Rechtliche Vorbemerkungen .................... 4 Sehr wichtige Informationen vor Inbetriebnahme ............5 Übersicht Rolektro E-Cruiser 45 ..................6 Sicherheitshinweise ......................7 Allgemeine Fahrhinweise ....................8 Bevor Sie losfahren ....................... 8 Während der Fahrt ....................... 8 Nach der Fahrt ......................8 Reichweite ........................ -
Seite 3: Vorwort
Ihnen erhalten haben bzw. dieses Handbuch nicht gelesen haben Bitte konzentrieren Sie sich beim Fahren ausschließlich auf den Straßen- verkehr und Ihren E-Cruiser 45. Nutzen Sie während der Fahrt keine Smartphones und keine anderen elektronischen Geräte. Berühren Sie die positiven und negativen Elektronikmetallpole der Batterie nicht mit nassen Fingern. -
Seite 4: Rechtliche Vorbemerkungen
3. HELMPFLICHT Bei dem Rolektro E-Cruiser 45 besteht Helmpflicht. 4. ANZAHL DER MITFAHRER Der E-Cruiser 45 ist für den Betrieb mit zwei Personen zugelassen. 5. DIE ECC (EUROPEAN CERTIFICATE OF CONFORMITY) Das COC-Dokument ist Ihre Betriebserlaubnis und neben dem Versicherungsnachweis immer mitzuführen. Das Dokument wird zur Erlangung des Kennzeichens bei der Versicherung benötigt. -
Seite 5: Sehr Wichtige Informationen Vor Inbetriebnahme
SEHR WICHTIGE INFORMATIONEN ACHTUNG! ACHTUNG! ACHTUNG! Laden Sie vor der ersten Inbetriebnahme die Akkus auf. Die maximale Ladezeit sollte nicht mehr als 10 Stunden sein. WICHTIGER HINWEIS ZUM AKKU! Der Lithium Akku ist im Nachkauf sehr teuer. Also beachten Sie unbedingt folgende Pflegehinweise damit Sie auch lange Freude daran haben werden. -

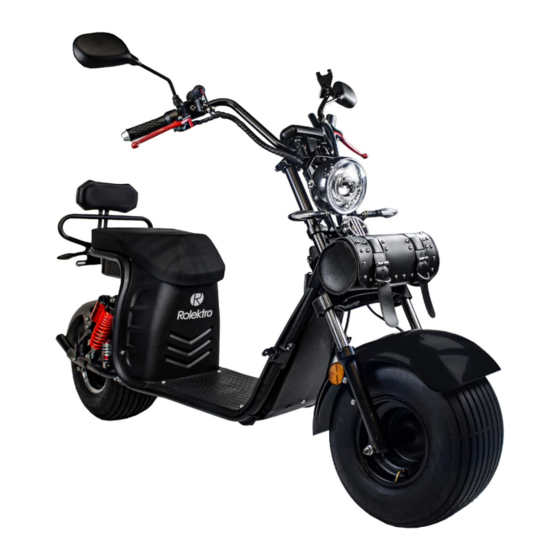

Seite 6: Übersicht Rolektro E-Cruiser 45
ÜBERSICHT ROLEKTRO E-CRUISER 45 Spiegel 16 Sitzbank mit Rückenlehne Handyhalterung 17 Fußrasten hinten Gasgriff 18 Stoßdämpfer Griff 19 Hinterrad Hinterradbremse 20 Reflektor hinten Vorderradbremse 21 Hinteres Schutzblech Frontscheinwerfer 22 Blinker hinten links Blinker vorne rechts 23 Blinker hinten rechts Blinker vorne links... -
Seite 7: Sicherheitshinweise
1. “SCHLECHTE“ WETTERVERHÄLTNISSE Die Inbetriebnahme bei Starkregen und Schnee wird nicht empfohlen ist aber möglich. Der Rolektro E-Cruiser 45 ist zwar spritzwassergeschützt, kann aber bauartbedingt nicht vor Kriechwasser geschützt werden. Vermeiden Sie daher Fahrten bei Starkregen und das Durchfahren von tiefen Pfützen. -
Seite 8: Allgemeine Fahrhinweise
ALLGEMEINE FAHRHINWEISE BEVOR SIE LOSFAHREN 1. Entriegeln Sie die Sitzbank mit dem mitgelieferten Zündschlüssel und klappen Sie sie diese hoch. Legen Sie den Schalter der Hauptsicherung um. 2. Überprüfen Sie den Ladezustand Ihres Akkus. Die Batterieladeanzeige im Cockpit sollte alle Balken anzeigen. 3. -
Seite 9: Reichweite
Bsp.: Auf ebener Strecke, bei einer Zuladung von 75 kg und defensiver Fahrweise kommt der Rolektro E-Cruiser 45 auf eine Reichweite von bis zu 50 km. Die Reichweite verkürzt sich auf ca. 40 km – je nach Veränderung der sich negativ... -
Seite 10: Pflege Und Wartung
PFLEGE UND WARTUNG Auch der beste Elektroroller benötigt Pflege und Wartung PFLEGEHINWEISE Benutzen Sie auf keinen Fall zur Reinigung Ihres Elektrorollers einen Hochdruckreiniger oder Dampfstrahler. Am gründlichsten wird der Roller mit der guten alten Methode feuchter Putzlappen und einem nicht aggressiven Zweiradreiniger gesäubert. KONTROLLE / WARTUNG Vor jeder Fahrt ... -
Seite 11: Warnhinweise: Ladegerät/Akku
WARNHINWEISE: LADEGERÄT/AKKU RICHTIGE PFLEGE UND BEHANDLUNG DES AKKUS: 1. Das mitgelieferte Ladegerät darf nur für den Rolektro E-Cruiser 45 Lithium Akku verwendet werden. Benutzen Sie zum Laden des Akkus ausschließlich das dafür vorgesehene Ladegerät. 2. Benutzen Sie das Ladegerät nicht in Feuchträumen. Der Auflade-Bereich sollte trocken und gut klimatisiert sein. -
Seite 12: Aufladen Des Akkus
AUFLADEN DES AKKU Laden Sie den E-Cruiser 45 über die Ladebuchse, die sich vorne an der Lenker- Konsole befindet. Stellen Sie vorher den Hauptschalter unter der Sitzbank auf ON. Verbinden Sie das mitgelieferte Ladegerät mit der Ladebuchse am Roller und mit einer 220V Netzsteckdose. -
Seite 13: Bedienelemente
BEDIENELEMENTE LINKER GRIFF A. Abblendlicht / Fernlicht: Schalter in der unteren Position ist Abblendlicht. Der Schalter in der oberen Position schaltet das Fernlicht zu. Bitte nutzen Sie das Fernlicht so, dass der Gegenverkehr nicht geblendet und gefährdet wird. B. Blinker: Bewegen Sie den Schalter nach rechts oder nach links, um die jeweilige Fahrtrichtung anzuzeigen. -
Seite 14: Rechter Griff
BEDIENELEMENTE RECHTER GRIFF A. Geschwindigkeitsstufen: 1 = Geschwindigkeit von 0 bis ca. 15 Km/h 2 = Geschwindigkeit von 0 bis ca. 30 Km/h 3 = Geschwindigkeit von 0 bis ca. 45 Km/h B. Gasgriff Mit dem Gasgriff regulieren Sie die Geschwindigkeit. C. -
Seite 15: Bordinstrument
BORDINSTRUMENT ERLÄUTERUNG ZUM BORDINSTRUMENT A. Geschwindigkeitsanzeige: Die Geschwindigkeitsanzeige zeigt die Geschwindigkeit in km/h. Der Roller ist für eine maximale Geschwindigkeit von 45 km/h ausgelegt. Die Tacho-Abweichung beträgt +/- 2 Km/h B. Akkuladeanzeige: Fünf waagerechte Balken zeigen den Ladezustand des Lithium Akkus an. Spätestens wenn die Anzeige nur noch 1 Balken anzeigt, sollten Sie den Akku laden. -
Seite 16: Fernbedienung / Alarmanlage
Mit dem unteren Knopf (geöffnetes Schloss Symbol) schalten Sie die Alarmanlage wieder ab - Sie hören zwei Signaltöne. Wenn die Alarmanlage eingeschaltet ist und sich ein Unbefugter auf die Sitzbank des E-Cruiser 45 setzt oder das Fahrzeug bewegt wird, ertönt ein 15 Sek. dauernden Signalton und der Motorantrieb wird unterbrochen. -
Seite 17: Zündschloss
ZÜNDSCHLOSS ZÜNDSCHLOSS Mit dem Zündschlüssel (Bild S. 16) können Sie den E-Cruiser 45 Ein-/Ausschalten. A. Zündung Ein = ON (Wichtig! Hauptsicherung unter der Sitzbank muss auf ON stehen) B. Zündung Aus = Off Bitte bewahren Sie unbedingt einen der zwei an Sie ausgehändigten Schlüssel (Bild S.16) sowie Alarmfernbedienungen immer Zuhause an... -
Seite 18: Batterie / Akku
BATTERIE / AKKU ZUGANG ZUM AKKU UND HAUPTSICHERUNGSSCHALTER: Der Lithium Akku und Hauptsicherungsschalter befindet sich unterhalb der Sitzbank. Zum Öffnen der Sitzbank benutzen Sie den mitgelieferten Zündschlüssel. Durch Drehen nach rechts öffnet sich die Sitzbank und Sie können direkt auf den Lithium Akku und den Hauptsicherungsschalter schauen. -
Seite 19: Fußrasten
FUßRASTEN Um auch größeren Personen maximalen Fahrspaß zu bieten, sind im Fußbereich 2 ausklappbare Fußrasten platziert. 2 weitere Fußrasten (für Beifahrer) befinden sich am Fahrzeugrahmen hinten. -
Seite 20: Usb-Ladebuchse / Handyhalterung
USB-LADEBUCHSE / HANDYHALTERUNG USB-LADEBUCHSE Die USB-Ladebuchse befindet sich an dem Lenkrad rechts unter einer schwarzen, spritzwasser-geschützten Kappe. 1. Schieben Sie die Kappe zur Seite (nach oben), um den USB-Anschluss nutzen zu können. 2. Bei Nichtgebrauch decken Sie den USB-Port wieder mit der Kappe ab. -
Seite 21: Schwierigkeiten Und Lösungen
SCHWIERIGKEITEN UND LÖSUNGEN FEHLER GRÜNDE MÖGLICHE LÖSUNGEN Die Zündung ist A. Hauptsicherung nicht A. Hauptsicherung unter der eingeschaltet, aber die eingeschaltet. Sitzbank einschalten. Batterieanzeige im Cockpit B. Akku nicht angeschlossen B. Akkuanschluss prüfen zeigt keine Veränderung und (Akku befindet sich unter der der Motor arbeitet nicht. -
Seite 22: Technische Daten
TECHNISCHE DATEN Höchstgeschwindigkeit bis 45 km/h Motor 1500 Watt/60V, Nabenmotor im Hinterrad Schaltung Automatisch Akku 60V/20 Ah, Lithium Akku, entnehmbar 2. Akku optional: 60V/20 Ah, Lithium Akku Akku-Box Gewicht 12,6 Kg Ladezyklen 700-800 Ladezeit 4 - 5 Stunden ca. 50 km (80 km - mit optionalen 2. Akku), abhängig von Reichweite Topografie, Zuladung, Reifendruck, etc. -
Seite 23: Servicebedingungen
In vielen Fällen kann das Problem mit Hilfe unserer Servicetechniker und ohne Einsenden des Rollers behoben werden. Tel: 02103 496-0 oder Email: service@rolektro.de Sollte eine Einsendung dennoch nötig sein, gibt es folgende Möglichkeit: - Wir bieten Ihnen Pick-Up & Return Service (Abholservice, nur innerhalb Deutschlands) an, den Sie in Anspruch nehmen können. -
Seite 24: Kontaktdaten/Serviceadresse
- Beschädigung durch unfachmännischen Eingriff, etc.) behalten wir uns vor, den angefallenen Aufwand in Rechnung zu stellen. HERSTELLER IMPORTEUR: Soletek GmbH Feldheider Str. 62 D-40699 Erkrath Zentrale Service-Nummer: Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100 Email: service@rolektro.de Internet: www.rolektro.de... - Seite 25 Soletek GmbH | Feldheiderstr. 62 | 40699 Erkrath Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100...
