Installieren des Cisco VG450-Voice Gateways
Um Ihren Router zu erden, gehen Sie wie folgt vor:
SUMMARY STEPS
1. Isolieren Sie ein Ende des Erdungsleiters bei der Länge ab, die für die Ringöse benötigt wird.
2. Vercrimpen Sie den Erdungsleiter mithilfe eines Crimpwerkzeugs in entsprechender Größe mit der
Ringöse.
3. Befestigen Sie die Erdungslasche oder Ringöse am Chassis, wie in der folgenden Abbildung gezeigt.
Verwenden Sie eine der bereitgestellten Schrauben. Ziehen Sie die Schrauben bis zu einem Drehmoment
von 0,9 bis 1,1 Nm an.
4. Verbinden Sie das andere Ende des Erdungsleiters mit einem bekanntermaßen zuverlässigen Erdungspunkt
an Ihrem Standort.
DETAILED STEPS
Schritt 1
Isolieren Sie ein Ende des Erdungsleiters bei der Länge ab, die für die Ringöse benötigt wird.
Schritt 2
Vercrimpen Sie den Erdungsleiter mithilfe eines Crimpwerkzeugs in entsprechender Größe mit der Ringöse.
Schritt 3
Befestigen Sie die Erdungslasche oder Ringöse am Chassis, wie in der folgenden Abbildung gezeigt. Verwenden
Sie eine der bereitgestellten Schrauben. Ziehen Sie die Schrauben bis zu einem Drehmoment von 0,9 bis 1,1 Nm
an.

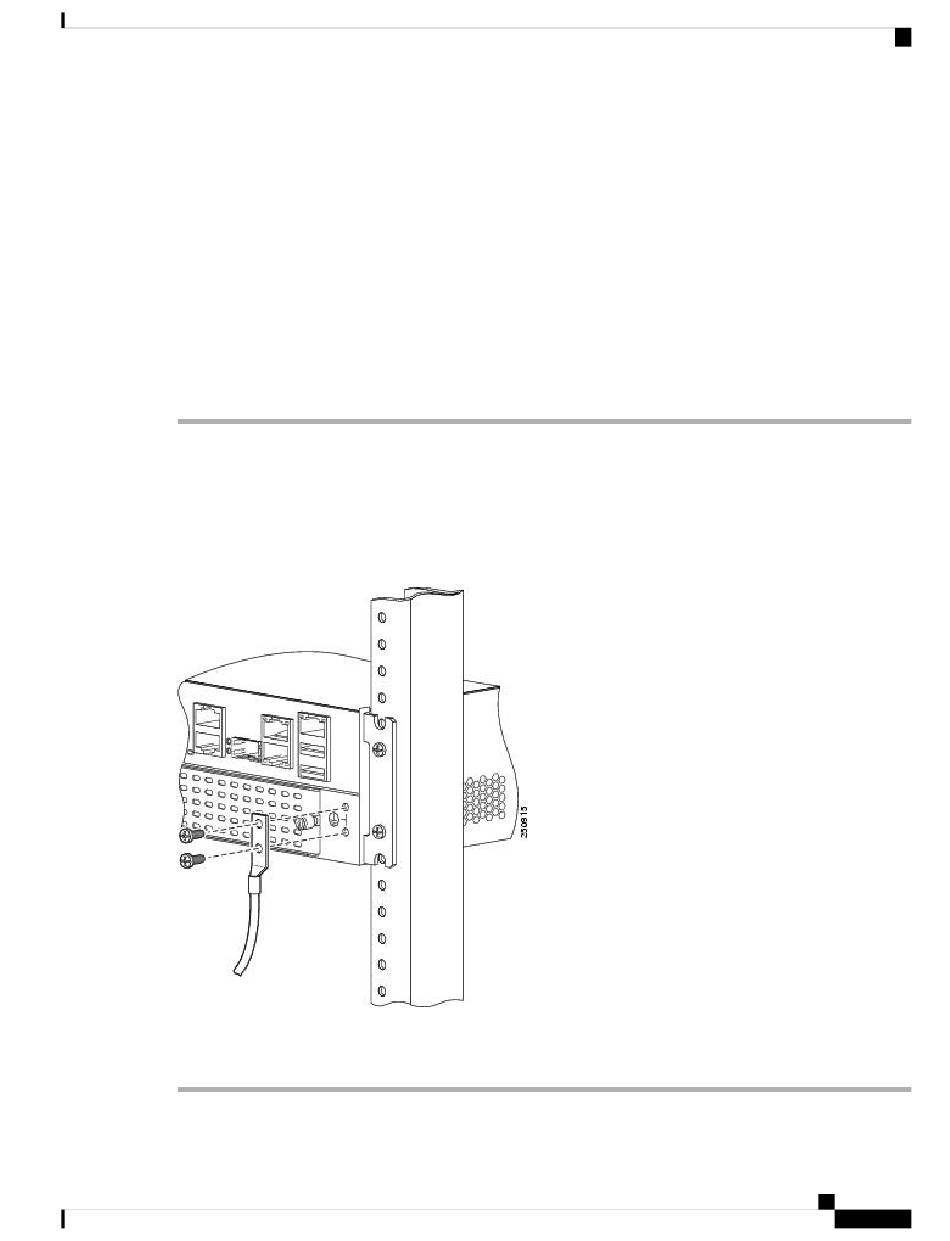

Abbildung 6: Chassis-Erdverbindung auf dem Router
Schritt 4
Verbinden Sie das andere Ende des Erdungsleiters mit einem bekanntermaßen zuverlässigen Erdungspunkt an
Ihrem Standort.
Hardwareinstallationsanleitung für das Cisco VG450-Voice Gateway
Chassis-Erdung
