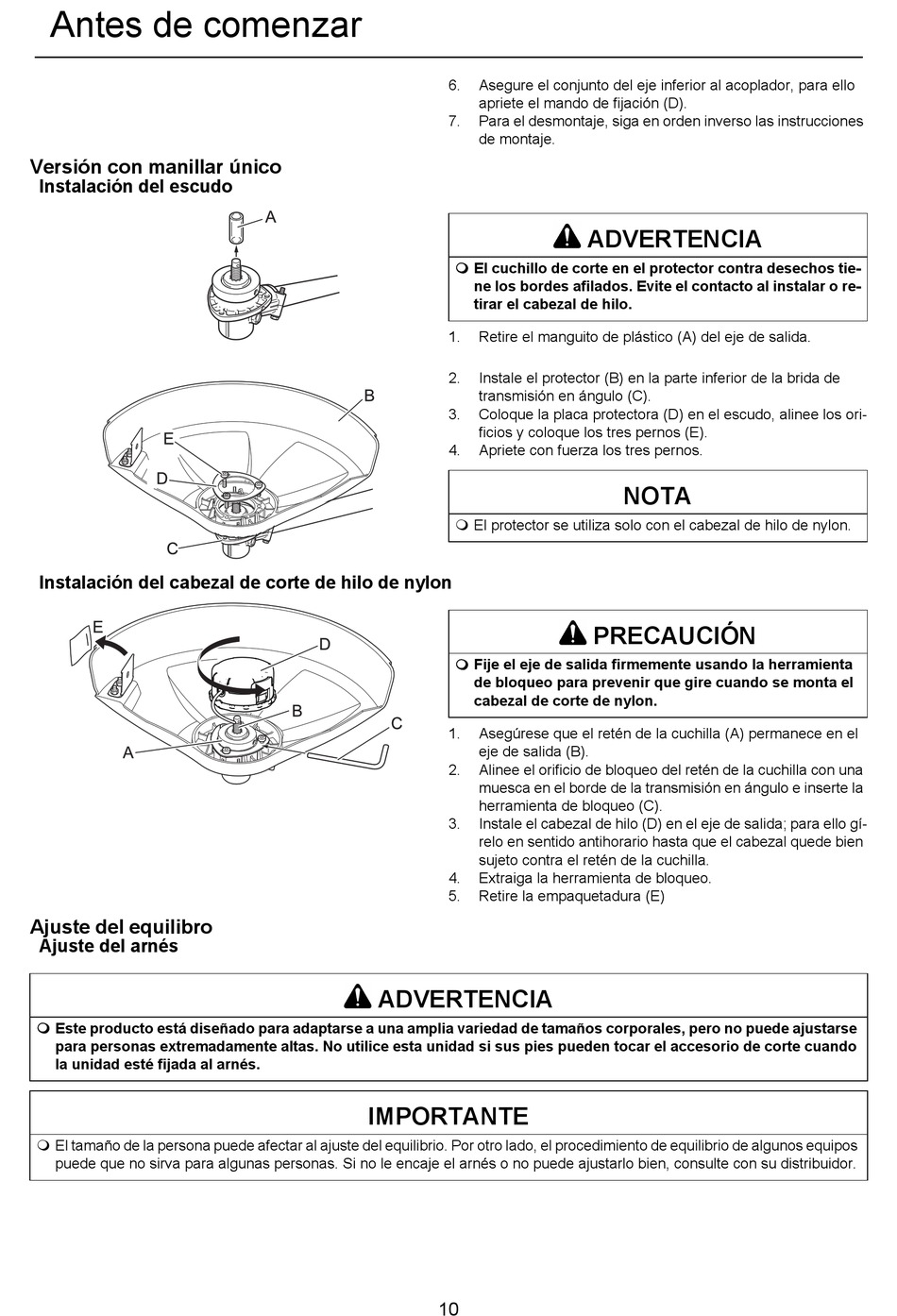

Antes de comenzar
Versión con manillar único
Instalación del escudo
Instalación del cabezal de corte de hilo de nylon

Ajuste del equilibro

Ajuste del arnés
 Este producto está diseñado para adaptarse a una amplia variedad de tamaños corporales, pero no puede ajustarse
para personas extremadamente altas. No utilice esta unidad si sus pies pueden tocar el accesorio de corte cuando
la unidad esté fijada al arnés.
 El tamaño de la persona puede afectar al ajuste del equilibrio. Por otro lado, el procedimiento de equilibrio de algunos equipos
puede que no sirva para algunas personas. Si no le encaje el arnés o no puede ajustarlo bien, consulte con su distribuidor.
6. Asegure el conjunto del eje inferior al acoplador, para ello
apriete el mando de fijación (D).
7. Para el desmontaje, siga en orden inverso las instrucciones
de montaje.
 El cuchillo de corte en el protector contra desechos tie-
ne los bordes afilados. Evite el contacto al instalar o re-
tirar el cabezal de hilo.
1. Retire el manguito de plástico (A) del eje de salida.
2. Instale el protector (B) en la parte inferior de la brida de
transmisión en ángulo (C).
3. Coloque la placa protectora (D) en el escudo, alinee los ori-
ficios y coloque los tres pernos (E).
4. Apriete con fuerza los tres pernos.
 El protector se utiliza solo con el cabezal de hilo de nylon.
 Fije el eje de salida firmemente usando la herramienta
de bloqueo para prevenir que gire cuando se monta el
cabezal de corte de nylon.
1. Asegúrese que el retén de la cuchilla (A) permanece en el
eje de salida (B).
2. Alinee el orificio de bloqueo del retén de la cuchilla con una
muesca en el borde de la transmisión en ángulo e inserte la
herramienta de bloqueo (C).
3. Instale el cabezal de hilo (D) en el eje de salida; para ello gí-
relo en sentido antihorario hasta que el cabezal quede bien
sujeto contra el retén de la cuchilla.
4. Extraiga la herramienta de bloqueo.
5. Retire la empaquetadura (E)
ADVERTENCIA
IMPORTANTE
10
ADVERTENCIA
NOTA
PRECAUCIÓN
