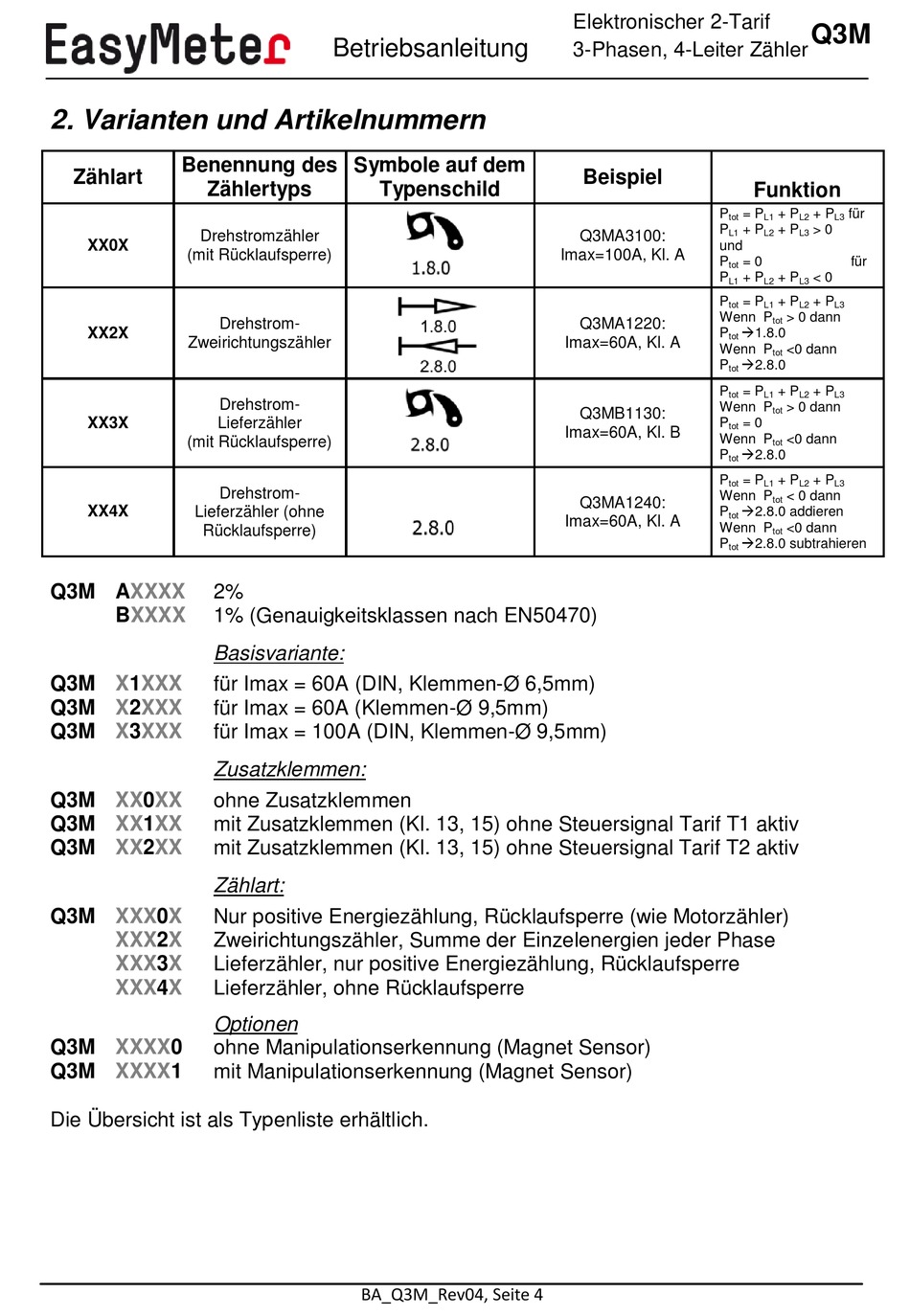

2. Varianten und Artikelnummern

Benennung des
Zählart
Zählertyps
Drehstromzähler
XX0X
(mit Rücklaufsperre)
Drehstrom-
XX2X
Zweirichtungszähler
Drehstrom-
XX3X Lieferzähler
(mit Rücklaufsperre)
Drehstrom-
XX4X
Lieferzähler (ohne
Rücklaufsperre)
Q3M AXXXX 2%
BXXXX 1% (Genauigkeitsklassen nach EN50470)
Basisvariante:
Q3M X1XXX für Imax = 60A (DIN, Klemmen-Ø 6,5mm)
Q3M X2XXX für Imax = 60A (Klemmen-Ø 9,5mm)
Q3M X3XXX für Imax = 100A (DIN, Klemmen-Ø 9,5mm)
Zusatzklemmen:
Q3M XX0XX ohne Zusatzklemmen
Q3M XX1XX mit Zusatzklemmen (Kl. 13, 15) ohne Steuersignal Tarif T1 aktiv
Q3M XX2XX mit Zusatzklemmen (Kl. 13, 15) ohne Steuersignal Tarif T2 aktiv
Zählart:
Q3M XXX0X Nur positive Energiezählung, Rücklaufsperre (wie Motorzähler)
XXX2X Zweirichtungszähler, Summe der Einzelenergien jeder Phase
XXX3X Lieferzähler, nur positive Energiezählung, Rücklaufsperre
XXX4X Lieferzähler, ohne Rücklaufsperre
Optionen
Q3M XXXX0 ohne Manipulationserkennung (Magnet Sensor)
Q3M XXXX1 mit Manipulationserkennung (Magnet Sensor)
Die Übersicht ist als Typenliste erhältlich.
