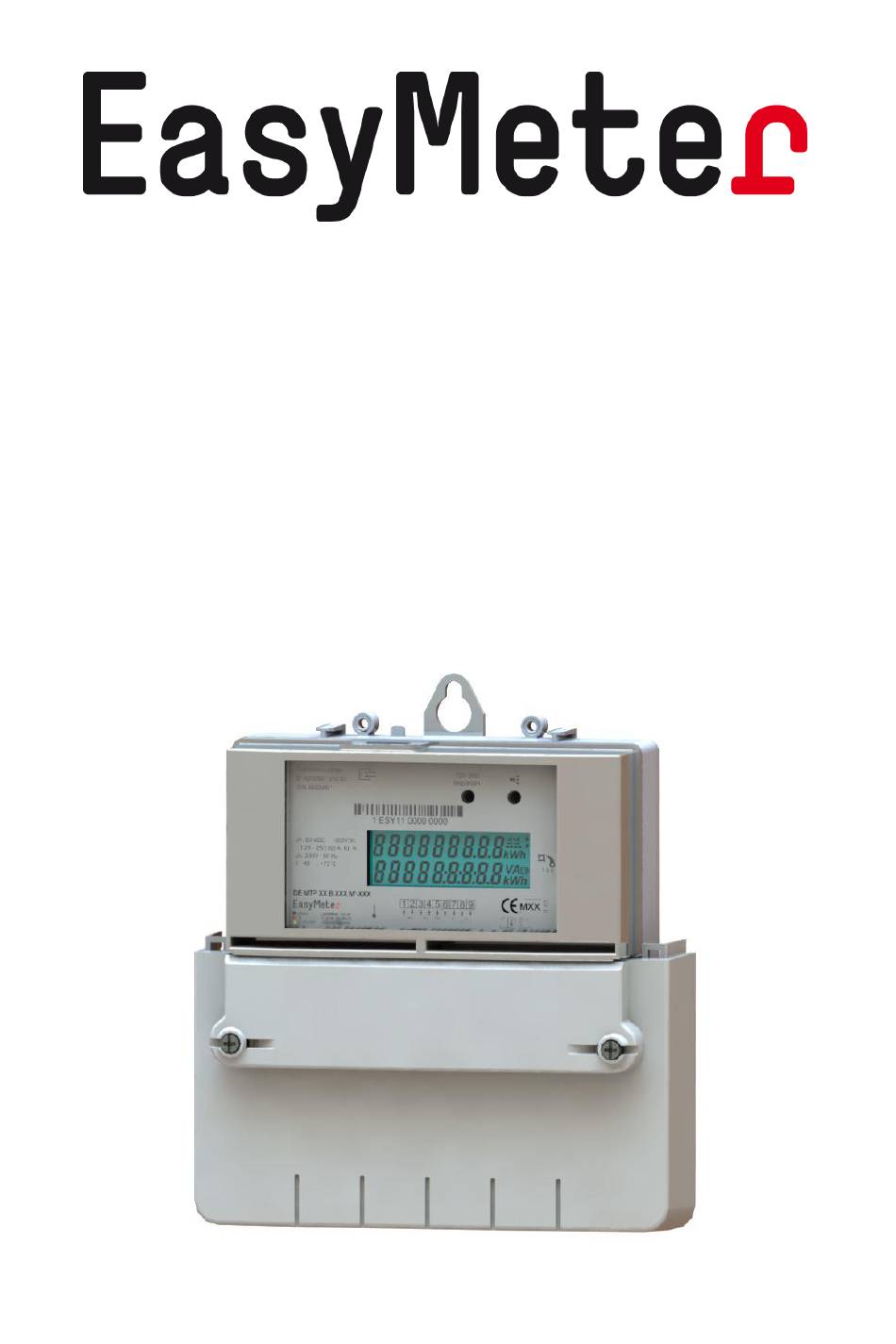

- Seite 1 Betriebsanleitung Elektronischer Gleichstromzähler...
-
Seite 2: Inhaltsverzeichnis
6. Ausgänge und Schnittstellen ..........10 6.1 Datenschnittstelle (MSB-DSS) ......... 10 6.1.1 MSB-Schnittstelle ............10 6.1.2 Optischer Prüfausgang ..........10 7. Datenprotokolle der Zähler D1A ......... 10 8. Technische Daten der Zähler..........11 9. Hinweise zur Montage ............12 10. Anschlussschaltbilder ............12 11. -
Seite 3: Allgemeine Beschreibung

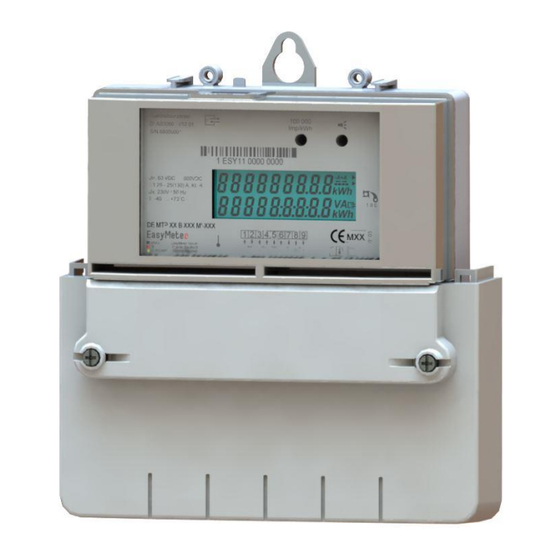

Elektronischer Betriebsanleitung Gleichstromzähler 1. Allgemeine Beschreibung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als Gleichstrom-Energiezähler in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853 oder Einbausituationen mit technisch gleichwertigen Bedingungen. Produktbeschreibung: Bidirektionale Datenschnittstelle (D0); MSB-DSS, SML-Protokoll Metrologische Prüf-LED... -
Seite 4: Varianten Und Artikelnummern
Elektronischer Betriebsanleitung Gleichstromzähler 2. Varianten und Artikelnummern Benennung des Symbole auf dem Zählart Beispiel Zählertyps Typenschild Funktion Wenn P > 0 dann →1.8.0 Bezugszähler D1AB3050: XX5X Wenn P < 0 dann (mit Rücklaufsperre) =130A, Kl. B Genauigkeitsklasse (nach EN 50470): AXXXX BXXXX Basisvariante:... -
Seite 5: Innenleistungsschild
Elektronischer Betriebsanleitung Gleichstromzähler 3. Innenleistungsschild Leistungsschild des D1A (Beispiel) 4. Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: Energierichtungspfeil Zählwerksregister mit kWh-Anzeige und Balkenanzeige 7 Vorkomma- und 2 Nachkommastellen für Energiefluss Indikator für... -
Seite 6: Anzeige Der Betriebszustände
Elektronischer Betriebsanleitung Gleichstromzähler 5. Anzeige der Betriebszustände 5.1 Ablauf nach Hilfsspannungswiederkehr (Power-on-Reset) 1.8.0 Display-Test 2.8.0 (Anzeige aller Segmente) Anzeigedauer ca. 15s OBIS-Kennzahl und Firmware-Versionsnummer Anzeigedauer ca. 5s OBIS-Kennzahl und Firmware-Prüfsumme Anzeigedauer ca. 5s 5.2 Periodischer Displaytest Displaytest Anzeige aller Segmente wiederholend ca. -
Seite 7: Anzeige Für Die Verschiedenen Zählerausführungen
Info-Anzeigen: Momentanleistung in W (volle Stellen) Momentanladespannung in V (mit 1 Nachkommastelle) 5.3.2 Tarifierung allgemein Die elektronischen Zähler des Typs D1A sind tariflose Zähler. Auf dem Display wird nur das Summenregister +A (1.8.0, Bezugszähler) angezeigt. BA_D1A_Rev05, Seite 7... -
Seite 8: Anzeige Von Zusatzinformationen
Elektronischer Betriebsanleitung Gleichstromzähler 5.4 Anzeige von Zusatzinformationen Die vom Zähler ausgegebenen Zusatzinformationen (Anzeigen in der zweiten Displayzeile haben rein informativen Charakter und sind eichtechnisch nicht relevant. 5.4.1 Anzeigen von Betriebszuständen Momentanleistung unterhalb 1.8.0 der Anlaufschwelle 2.8.0 Momentanladespannung 1.8.0 unterhalb der Anlaufschwelle 2.8.0 BA_D1A_Rev05, Seite 8... -
Seite 9: Anzeige Von Fehlerzuständen
Betriebsanleitung Gleichstromzähler 5.4.2 Anzeige von Fehlerzuständen Zur Überwachung von Funktionsfehlern ist der D1A mit einer Fehlererkennung ausgestattet. Wird einer der folgenden Fehler erkannt, wird das interne Energieregister auf dem aktuellen Stand „eingefroren“. Die Fehlercodes werden im Display angezeigt und sind nicht löschbar. -
Seite 10: Ausgänge Und Schnittstellen
Pulskonstante von 100.000 Impulse/kWh bei einer Impulslänge von ≥0,2 ms. Liegt die Leistung unterhalb der Anlaufschwelle leuchtet die LED durchgehend. 7. Datenprotokolle der Zähler D1A Zu den Datenprotokollen des Zählers ist ein separates Dokument erhältlich. BA_D1A_Rev05, Seite 10... -
Seite 11: Technische Daten Der Zähler
Elektronischer Betriebsanleitung Gleichstromzähler 8. Technische Daten der Zähler Genauigkeitsklasse: Klasse A oder Klasse B gemäß EN50470-1 Referenzstrom I 25 A Grenzstrom I 130 A Anlaufstrom I 100 mA Mindeststrom I 1,25 A Übergangsstrom I 2,50 A Referenzspannung U : 60 VDC n lo : 600 VDC n hi... -
Seite 12: Hinweise Zur Montage
Elektronischer Betriebsanleitung Gleichstromzähler 9. Hinweise zur Montage Der empfohlene Leiterquerschnitt und das entsprechende Anzugsdrehmoment zum Anschluss des Zählers lauten: Klemme Leiterquerschnitt Anzugsdrehmoment 1, 2, 6, 7 35 mm² 3 Nm (M6) 3, 4, 5 1,5 mm² 1,3 Nm (M4) 8, 9 1,5 mm²... - Seite 13 Elektronischer Betriebsanleitung Gleichstromzähler Sollte der Zähler im Rahmen von Test- und Laboraufbauten aus getrennten Strom- und Spannungsquellen für die Messeingänge betrieben werden, so ist zu beachten, dass in diesem Fall eine externe Drahtbrücke von Klemme 4 auf Klemme 5 zwingend anzuschließen ist! Abb.
-
Seite 14: Zubehör
EasyMeter Tastkopfblech zur Befestigung eines magnetischen Tastkopfes an der MSB-Schnittstelle. • EasyMeter Tastkopfblech mit Plombierung zur Befestigung und Sicherung eines magnetischen Tastkopfes an der MSB-Schnittstelle. Weiterhin stellt EasyMeter seinen Kunden (keine Endverbraucher) und den zuständigen Mess- Eichbehörden auf Nachfrage Software „EasyTool“... -
Seite 15: Anschrift Des Herstellers
Elektronischer Betriebsanleitung Gleichstromzähler 12. Anschrift des Herstellers EasyMeter GmbH Piderits Bleiche 9 33689 Bielefeld Telefon: +49 5205 9828-0 E-Mail: info@easymeter.com Internet: www.easymeter.com Geschäftsführung: Norbert Kopp HRB 39911 Bielefeld USt.-Id.Nr. DE204811940 BA_D1A_Rev05, Seite 15...
