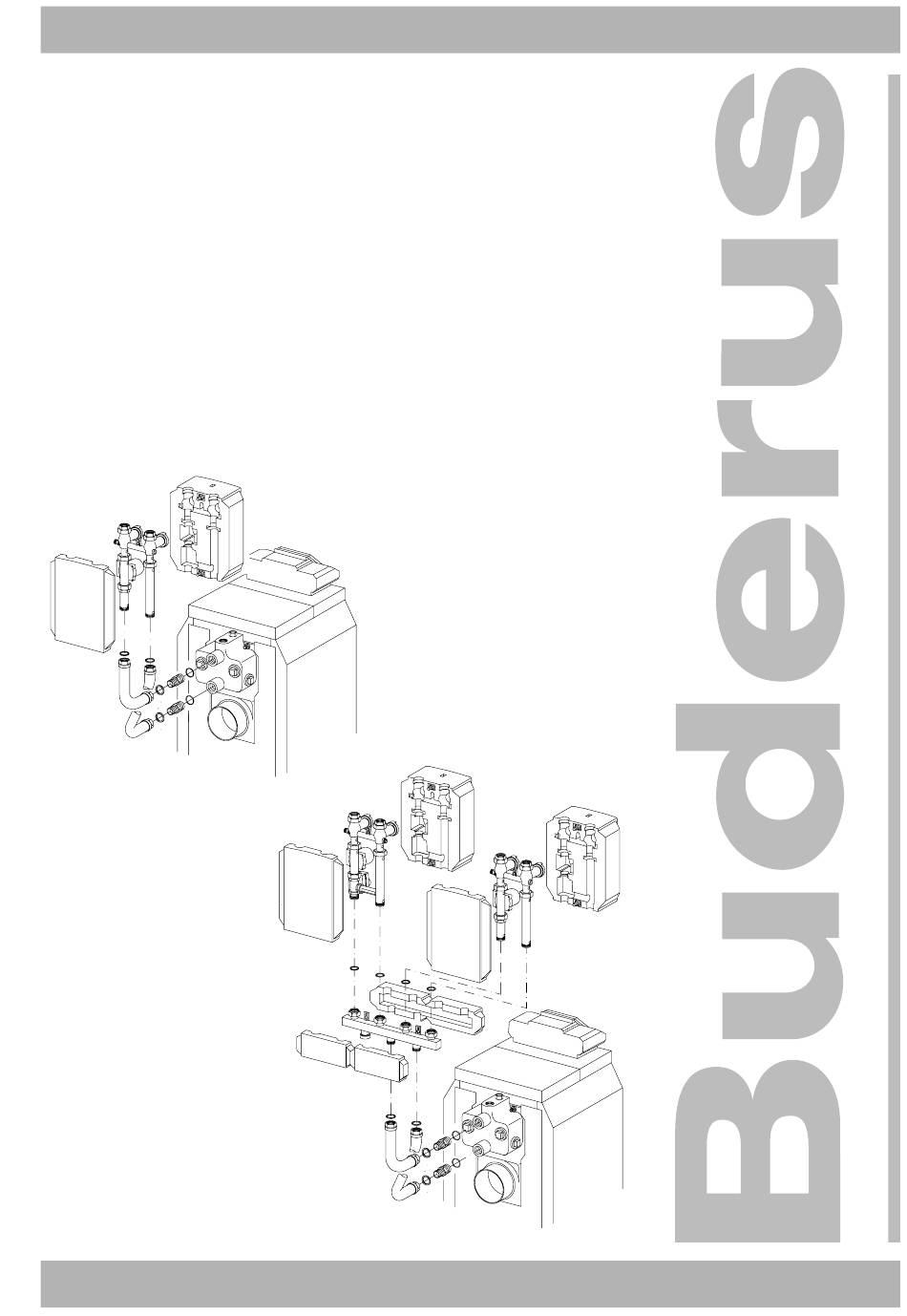

- Seite 1 6300 9227 – 11/2000 DE Für das Fachhandwerk Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 Bitte vor Montage sorgfältig lesen...
- Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Dokumenten-Nr.: 6300 9227 Ausgabedatum: 11/2000 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000...
-
Seite 3: Inhaltsverzeichnis
........10 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... -
Seite 4: Hinweise
Durch Drücken und Drehen des Knopfes am Mischermotor die gewünschte Temperatur einstel- len. Bei Handbetrieb ist die Bedienungsanleitung des Regel- gerätes zu beachten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... -
Seite 5: Anschlussmöglichkeiten Und Aufstellmaße
Aufstellmaße für KAS 1 mit HS oder HSM und KAS 1 mit HKV 2 * Maße mit Verstellfüßen ca. 15–25 mm höher Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... -
Seite 6: Kessel-Anschluss-Set Kas 1 Mit Heizkreis-Set Hs/Hsm
ANWENDERHINWEIS Das Kessel-Anschluss-Set KAS 1 kann in Kombination mit den Heizkreis-Sets HS ohne Mischer und HSM mit Mischer mon- tiert werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... -
Seite 7: Kessel-Anschluss-Set Kas 1
Anlage auf Dichtheit prüfen. l Wärmedämmschalen (6) von beiden Seiten auf das jeweilige Heizkreis-Set aufschieben und mit den Kunststoffschrauben leicht verschrauben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... -
Seite 8: Kessel-Anschluss-Set Kas 1 Mit Heizkreisverteiler Hkv 2
Pos. 8: Ergänzungs-Set ES0 (besteht aus 2× Pos. 9/10) (optional erhältlich) Pos. 9: Reduzierüberwurfmutter G 1½ × G 1¼ Pos. 10: Dichtung Ø 28 × 44 × 2 (EPDM) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... -
Seite 9: Kessel-Anschluss-Set Kas 1
Wärmedämmschalen (6) von beiden Seiten auf das jeweilige Heizkreis-Set aufschieben und mit den Kunststoffschrauben leicht verschrauben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... -
Seite 10: Elektrischer Anschluss
(Abb. 5, Pos. 1) der hinteren Wärmedämmschalen einlegen und nach hinten wegführen. l Die Anschlussleitungen dürfen keine heißen Teile berühren. Abb. 5 Hintere Wärmedämmschale Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000... - Seite 11 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung Heizkreis-Schnellmontage-Set KAS 1 Logano G215 • Ausgabe 11/2000...
