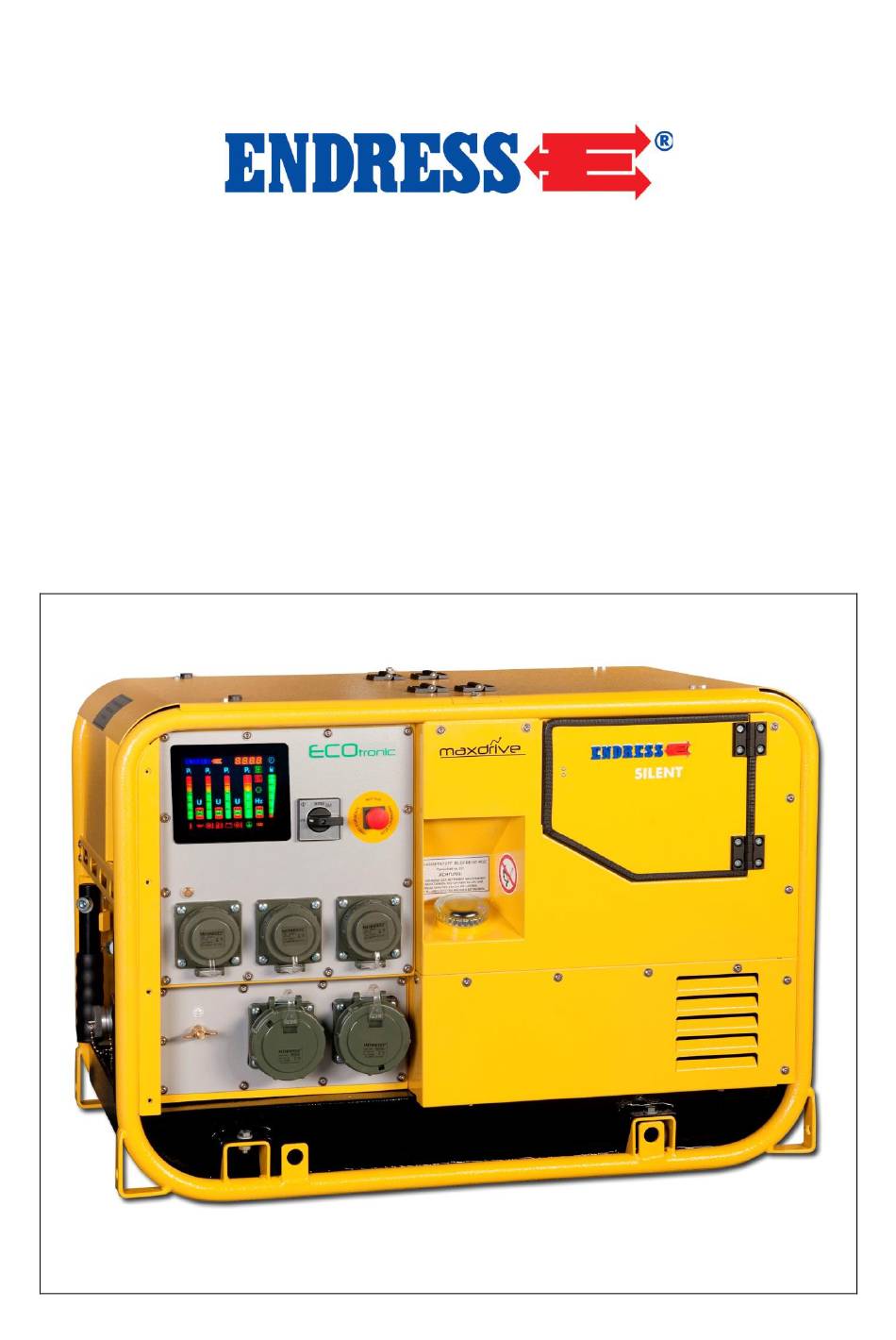

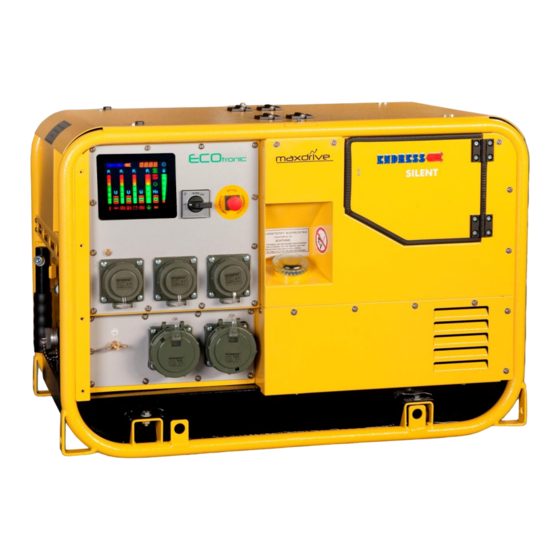

ORIGINAL-BETRIEBSANLEITUNG
ESE 907 DBG DIN
ESE 907 DBG ES DIN
ESE 1107 DBG ES DIN
ESE 1307 DBG ES DIN
ESE 1407 DBG ES DIN
ESE 1407 DBG ES DIN
Artikel-Nr. 151203 / 156203
Artikel-Nr. 151213 / 156213
Artikel-Nr. 151215 / 156215
Artikel-Nr. 151216 / 156216
Artikel-Nr. 151219 / 156219
Artikel-Nr. 156719

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress ESE 1107 DBG ES DIN

Inhaltszusammenfassung für Endress ESE 1107 DBG ES DIN

  • Seite 1 ESE 907 DBG DIN Artikel-Nr. 151203 / 156203 ESE 907 DBG ES DIN Artikel-Nr. 151213 / 156213 ESE 1107 DBG ES DIN Artikel-Nr. 151215 / 156215 ESE 1307 DBG ES DIN Artikel-Nr. 151216 / 156216 ESE 1407 DBG ES DIN Artikel-Nr.
  • Seite 2 Diese Dokumentation einschließlich aller ihrer Teile ist urhe- berrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Firma ENDRESS Elektrogerätebau GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen.

  • Seite 3: Inhaltsverzeichnis

    Zu dieser Anleitung Dokumentation und Zubehör Inhaltsverzeichnis Zu dieser Anleitung ................... 6 Dokumentation und Zubehör ................7 Sicherheitszeichen ..................... 8 Allgemeine Sicherheitsbestimmungen ............10 Wichtiger Sicherheitshinweis................10 Bestimmungsgemäße Verwendung ..............11 2.2.1 Restgefahren ..................... 12 Bedienpersonal - Qualifikation und Pflichten ............ 15 Persönliche Schutzausrüstung .................
  • Seite 4 Zu dieser Anleitung Entsorgung ...................... 46 Sonderausstattung / - zubehör verwenden ........... 48 FI-Schutzschalter ..................... 48 Isolationsüberwachung mit E-MCS 4.0 ............50 5.2.1 Isolationsüberwachung ohne Abschaltung ............50 5.2.2 Isolationsüberwachung mit Abschaltung ............51 Leerlauf Drehzahlabsenkung ................53 Fernstarteinrichtung ..................54 Fremdstarteinrichtung ..................
  • Seite 5 Zu dieser Anleitung Dokumentation und Zubehör Abb. 4-5: Schutzleiter prüfen ..............41 Abb. 4-6: Multifunktionsdisplay .............43 Abb. 5-1: FI-Schutzschalter..............49 Abb. 5-2: Isolationsüberwachung mit E-MCS 4.0 ........50 Abb. 5-3: Druckschalter Leerlauf-Drehzahlabsenkung ......53 Abb. 5-4: Fernstarteinrichtung mit Harting-Stecker .......54 Abb. 5-5: Fernstarteinrichtung mit CAN-Steckdose .......55 Abb.

  • Seite 6: Zu Dieser Anleitung

    Zu dieser Anleitung 1 Zu dieser Anleitung Bevor Sie den Stromerzeuger benutzen, müssen Sie diese Anleitung aufmerksam lesen und verstehen. Diese Anleitung soll Sie mit den grundlegenden Arbeiten am Stromerzeuger vertraut machen. Diese Anleitung enthält wichtige Hinweise, um den Stromer- zeuger sicher und sachgerecht zu benutzen.

  • Seite 7: Dokumentation Und Zubehör

    Zu dieser Anleitung Dokumentation und Zubehör Dokumentation und Zubehör Neben dieser Anleitung gibt es noch diese Dokumente zum Stromerzeuger:  Betriebsanleitung und Wartungsvorschrift des Motors (Briggs & Stratton Corporation)  Important safety information and instructions for: Engine selection, engine installation, engine operation (Briggs & Stratton Corporation) ...

  • Seite 8: Sicherheitszeichen

    Zu dieser Anleitung Sicherheitszeichen Sicherheitszeichen Das Sicherheitszeichen stellt eine Gefahrenquelle bildlich dar. Die Sicherheitszeichen im Arbeitsbereich der Maschine/An- lage und der gesamten technischen Dokumentation entspre- chen der EG-Richtlinie 92/58/EWG - Mindestvorschriften für die Sicherheits- und/oder Gesundheitsschutzkennzeichnung am Arbeitsplatz. Warnung vor einer allgemeinen Gefahr Dieses Warnzeichen steht vor Tätigkeiten, bei denen meh- rere Ursachen zu Gefährdungen führen können.
  • Seite 9 Zu dieser Anleitung Sicherheitszeichen Notizen Stand: August 2018 ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN...

  • Seite 10: Allgemeine Sicherheitsbestimmungen

    Jede Person, die den Stromerzeuger bedient oder mit diesem arbeitet, muss dieses Kapitel lesen und seine Bestimmungen in die Praxis umsetzen. Wichtiger Sicherheitshinweis ENDRESS-Stromerzeuger sind zum Betrieb von elektrischen Ausrüstungen mit geeigneten Leistungsanforderungen aus- gelegt. Andere Anwendungen können zu Verletzungen des Bedienpersonals und zu einer Beschädigung des Stromer- zeugers sowie anderen Sachschäden führen.

  • Seite 11: Bestimmungsgemäße Verwendung

    Allgemeine Sicherheitsbestimmungen Bestimmungsgemäße Verwendung WARNUNG! Folgendes ist nicht gestattet.  Betrieb in explosionsgefährdeten Umgebungen  Betrieb in brandgefährdeten Umgebungen  Betrieb in geschlossenen Räumen  Betrieb im eingeschwenkten Zustand im Fahrzeug  Betrieb ohne die notwendigen Sicherheitsredundanzen  Betrieb an bestehenden Stromversorgungsnetzen ...

  • Seite 12: Restgefahren

    Allgemeine Sicherheitsbestimmungen Bestimmungsgemäße Verwendung Dies ist insbesondere dann der Fall, wenn die Seite mit der Schalttafel und die Seite mit dem Abgasanschluss frei stehen. Einbauarten, bei denen diese Flächen dem Fahrzeug zuge- wendet sind, bedürfen der schriftlichen Zustimmung des In- verkehrbringers, die dem Stromerzeuger beizulegen ist.
  • Seite 13 Allgemeine Sicherheitsbestimmungen Bestimmungsgemäße Verwendung  der speziellen Warnhinweise in dieser Anleitung  den spezifischen Dienstanweisungen (der jeweiligen Ein- satzbedingungen) von Feuerwehren, THW und anderen Hilfsorganisationen Lebensgefahr Lebensgefahr für Personen kann am Stromerzeuger entste- hen durch:  Fehlgebrauch  unsachgemäße Handhabung ...
  • Seite 14 Allgemeine Sicherheitsbestimmungen Bestimmungsgemäße Verwendung Sachschäden an weiteren Sachschäden an weiteren Sachwerten im Betriebsbereich Sachwerten des Stromerzeugers können entstehen durch:  unsachgemäße Handhabung  Über- bzw. Unterspannung  fehlerhaften Einbau ins Fahrzeug Leistungs- bzw. Leistungs- bzw. Funktionalitätseinschränkungen am Stromer- Funktionalitäts- zeuger können entstehen durch: Einschränkungen ...

  • Seite 15: Bedienpersonal - Qualifikation Und Pflichten

    Allgemeine Sicherheitsbestimmungen Bedienpersonal - Qualifikation und Pflichten Bedienpersonal - Qualifikation und Pflichten Alle Tätigkeiten am Stromerzeuger dürfen nur von hierzu au- torisiertem Personal durchgeführt werden. Das autorisierte Bedienpersonal muss,  das 18. Lebensjahr vollendet haben.  in Erster Hilfe geschult sein und diese leisten können. ...

  • Seite 16: Gefahrenbereiche Und Arbeitsplätze

    Allgemeine Sicherheitsbestimmungen Gefahrenbereiche und Arbeitsplätze Gefahrenbereiche und Arbeitsplätze Die Gefahrenbereiche und Arbeitsplätze (Arbeitsbereiche) am Stromerzeuger werden von den auszuführenden Tätigkeiten innerhalb der einzelnen Lebenszyklen bestimmt: Lebenszyklus Tätigkeit Gefahrenbereich Arbeitsbereich Transport im Fahrzeug Umkreis von 1,0 m keiner durch Bedienpersonal Umkreis von 1,0 m Betrieb Aufstellen Betreiben...

  • Seite 17: Kennzeichnungen Am Stromerzeuger

    Allgemeine Sicherheitsbestimmungen Kennzeichnungen am Stromerzeuger Kennzeichnungen am Stromerzeuger Diese Kennzeichnungen müssen am Stromerzeuger ange- bracht und in einem gut lesbaren Zustand sein: Abb. 2-1: Kennzeichnungen am Stromerzeuger Hinweis Geräuschemission Hinweis Leitungsverlängerung Hinweis Wartungsintervalle (Innen- Hinweis Betriebsanleitung lesen seite) Hinweis Dreiwegehahn Hinweis Kein offenes Feuer Hinweis Heiße Oberfläche KurzBetriebsanleitung...
  • Seite 18 Allgemeine Sicherheitsbestimmungen Kennzeichnungen am Stromerzeuger Kennzeichnung Bezeichnung Hinweis Geräusche- mission Hinweis Wartungsinter- valle Externe Betankung Potentialausgleich (Er- dung bei FI) Hinweis Leitungsverlängerung Hinweis Betriebsanlei- tung lesen Hinweis kein Offenes Feuer ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN Stand: August 2018...

  • Seite 19: Tab. 2.2: Kennzeichnungen Am Stromerzeuger

    Allgemeine Sicherheitsbestimmungen Kennzeichnungen am Stromerzeuger Kennzeichnung Bezeichnung KurzBetriebsanleitung Hinweis NOT-AUS Typenschild Tab. 2.2: Kennzeichnungen am Stromerzeuger Stand: August 2018 ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN...

  • Seite 20: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise Bauliche Veränderungen dürfen am Stromerzeuger nicht vor- genommen werden. Die Nenndrehzahl des Motors ist werksseitig fest eingestellt und darf nicht verändert werden. Die Schutzabdeckungen müssen vollständig vorhanden und funktionsfähig sein. Die Kennzeichnung des Stromerzeugers ist vollständig vor- handen und in lesbarem Zustand.
  • Seite 21 Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise Im Gefahrenbereich des Stromerzeugers herrscht absolutes Rauchverbot. Offenes Feuer und Licht ist im Gefahrenbereich des Stromer- zeugers verboten. Der Genuss von Alkohol, Drogen, Medikamenten oder ande- ren bewusstseinserweiternden bzw. -verändernden Mitteln ist verboten. Das autorisierte Personal muss die Bestandteile des Stromer- zeugers und deren Funktion kennen und anwenden können.
  • Seite 22 Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise Eine Verbindung zwischen vorhandenen Neutralleitern, Po- tentialsausgleichsleitern und/oder Geräteteilen darf nicht her- gestellt werden (Schutztrennung). Die abgenommene Gesamtleistung darf die maximale Nenn- leistung des Stromerzeugers nicht übersteigen. Der Stromerzeuger darf nicht ohne Schalldämpfer betrieben werden. Der Stromerzeuger darf nicht ohne Luftfilter und mit geöffneter Luftfilterabdeckung betrieben werden.
  • Seite 23 Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise Der Stromerzeuger darf im noch heißen Zustand nicht gewar- tet werden. Stilllegen Wird der Stromerzeuger für mehr als 30 Tage nicht benötigt, ist dieser stillzulegen. Den Stromerzeuger in einem trockenen und verschlossenen Raum aufbewahren. Harzige Rückstände im Kraftstoffsystem durch einen Benzin- zusatz verhindern.
  • Seite 24 Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitshinweise Notizen ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN Stand: August 2018...

  • Seite 25: Beschreibung Stromerzeuger Ese 807 - 1407 Dbg (Es) Din

    Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN Ansichten des Stromerzeugers 3 Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN In diesem Abschnitt finden Sie die Bestandteile und Funktio- nalität des Stromerzeugers beschrieben. Ansichten des Stromerzeugers Die Bestandteile des Stromerzeugers sind auf den vier Seiten verteilt.

  • Seite 26: Bestandteile Der Bedien- Und Motorseite

    Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN Ansichten des Stromerzeugers 3.1.1 Bestandteile der Bedien- und Motorseite Abb. 3-2: Bestandteile der Bedien- und Motorseite Klappe oben Rahmenbohrungen nach DIN 14685 Scharnierfenster Leitungsschutz- Tankstutzen schalter Fach für Betriebsanleitung / Stan- Zündkerze Motor dardzubehör Tragegriffe...

  • Seite 27: Bestandteile Der Abgas- Und Generatorseite

    Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN Ansichten des Stromerzeugers 3.1.2 Bestandteile der Abgas- und Generatorseite Abb. 3-3: Bestandteile der Abgas- und Generatorseite Deckel Luftfilter Staufach Öleinfüllstutzen Zündkerzenstecker Reversierstarter Ölmessstab Tragegriffe Auspuff (Option Abgasführung be- dienseitig siehe Kap. 5.8) Anschluss externe Betankung, Klappe oben 3-Wegehahn...

  • Seite 28: Bestandteile Des Elektrokastens

    Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN Ansichten des Stromerzeugers 3.1.3 Bestandteile des Elektrokastens Abb. 3-4: Bestandteile des Elektrokastens Leitungsschutzschalter/ Scharnier- NOT-AUS-Schalter fenster (unter Klappe oben) Buchse Schutzleiterprüfung Schuko-Steckdose 230V / ~ Multifunktionsdisplay E-MCS 3.0 Anschluss Potentialausgleich (bei op- tionalem FI zur Erdung) START-STOP-Schalter CEE-Steckdose 400V / 3~...

  • Seite 29: Bestandteile Des Zubehörs

    Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN Ansichten des Stromerzeugers 3.1.4 Bestandteile des Zubehörs 3.1.4.1 Standard-Zubehör Abb. 3-5: Bestandteile des Standard-Zubehörs Zündkerzenschlüssel Zündkerzen (2x) Benutzerinformation (Betriebsanlei- o. Abb. Ölrinne tung Motor, sowie diese Betriebsan- leitung) 3.1.4.2 Sonderzubehör Abb. 3-6: Bestandteile des Sonderzubehörs Abgasschlauch DN 50 –...

  • Seite 30: Funktion Und Wirkungsweise

    Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN Funktion und Wirkungsweise Funktion und Wirkungsweise Der Synchrongenerator ist starr mit dem Antriebsmotor ge- koppelt. Das Aggregat ist in einem stabilen Rahmen einge- baut und durch Schwingungselemente elastisch und vibrati- onsarm gelagert. Die Stromabnahme erfolgt über spritzwassergeschützte Schuko- und CEE-Steckdosen, mit einer Nennspannung von 230 bzw.
  • Seite 31 Beschreibung Stromerzeuger ESE 807 - 1407 DBG (ES) DIN Funktion und Wirkungsweise Notizen Stand: August 2018 ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN...

  • Seite 32: Ese 807 - 1407 Dbg (Es) Din Betreiben

    ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger transportieren 4 ESE 807 - 1407 DBG (ES) DIN betreiben In diesem Abschnitt finden Sie den Betrieb des Stromerzeu- gers beschrieben. Stromerzeuger transportieren So gehen Sie vor, um den Stromerzeuger zu transportieren. Voraussetzungen Diese Voraussetzungen müssen erfüllt sein: ...

  • Seite 33: Stromerzeuger Aufstellen

    ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger aufstellen Stromerzeuger aufstellen So gehen Sie vor, um den Stromerzeuger aufzustellen. Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  ebener und standfester Untergrund im Freien  Einsatzort ist frei von brennbaren Stoffen ...

  • Seite 34: Stromerzeuger Betanken

    ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger betanken Stromerzeuger betanken So gehen Sie vor, um den Stromerzeuger zu betanken. Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  ausgeschaltetes Gerät (siehe 4.5)  abgekühltes Gerät  ausreichende Luftzu- und –abfuhr ...

  • Seite 35: Stromerzeuger Starten

    ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger starten Stromerzeuger starten Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  geprüfte elektrische Sicherheit (siehe 6.3)  befüllter Kraftstoffbehälter (siehe 4.3)  ggf. angeschlossenes Betankungsgerät (Sonderzubehör)  ausreichender Ölstand (beim erstmaligen Betrieb Motoröl einfüllen, siehe hierzu die Betriebs- und Wartungsanlei- tung des Motors) ...

  • Seite 36: Abb. 4-1: Hand-Choke Ziehen

    ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger starten Motor starten So starten Sie den Motor: Abb. 4-1: Hand-Choke ziehen Abb. 4-2: Bedienpaneel Standardausführung ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN Stand: August 2018...

  • Seite 37: Abb. 4-3: Bedienpaneel Mit Option Bedienfeldbeleuchtung

    ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger starten Abb. 4-3: Bedienpaneel mit Option Bedienfeldbeleuchtung ELEKTROSTART 1. Klappe-Seite öffnen. (siehe Abb. 4-1-(2)) 2. Hand-Choke ziehen (bei kaltem Motor ganz / (Abb. 4-1-(2)) bei warmen Motor entsprechend weniger) und festhalten. 3.
  • Seite 38 ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger starten alternativ bei Ausfall des Elektrostarts: (der Handstart gestaltet sich mit zwei Personen einfacher) HANDSTART 1. Klappe-Seite öffnen. (Abb. 4-1-(1)) 2. Choke herausziehen (bei kaltem Motor ganz / bei war- men Motor entsprechend weniger) und festhalten. auf Stellung „1“...

  • Seite 39: Stromerzeuger Ausschalten

    ESE 807 - 1407 DBG (ES) DIN betreiben Stromerzeuger ausschalten Stromerzeuger ausschalten So gehen Sie vor, um den Stromerzeuger abzuschalten. WARNUNG! Heiße Geräteteile können brennbare und explosive Stoffe entzünden.  Brennbare Stoffe am Einsatzort vermeiden.  Explosive Stoffe am Einsatzort vermeiden. ...

  • Seite 40: Verbraucher Anschließen

    ESE 807 - 1407 DBG (ES) DIN betreiben Verbraucher anschließen Verbraucher anschließen So gehen Sie vor, um Verbraucher an den Stromerzeuger an- zuschließen. Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  gestarteter Stromerzeuger (siehe 4.4)  durchgeführte Schutzleiterprüfung (siehe 4.7)  ausgeschalteter Verbraucher WARNUNG! Stromschläge verursachen Verletzungen bis hin zum...

  • Seite 41: Schutzleiter Prüfen

    Stromerzeuger und dem Verbraucher zu prüfen. Hinweis Mit der Neufassung der DIN 14685-1:2015-12 ist die Schutzleiterprüfung nicht mehr vorgeschrieben, wurde aber als zusätzliche Funktionalität beibehalten. Geeig- nete Prüfkabel erhalten Sie über den ENDRESS-Service. Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  gestarteter Stromerzeuger (siehe 4.4) ...
  • Seite 42 ESE 807 - 1407 DBG (ES) DIN betreiben Schutzleiter prüfen  Der Schutzleiter / Potentialausgleich für diesen Verbrau- cher ist geprüft. ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN Stand: August 2018...

  • Seite 43: Betriebszustand Mit Multifunktionsdisplay Überwachen

    ESE 807 - 1407 DBG (ES) DIN betreiben Betriebszustand mit Multifunktionsdisplay überwachen Betriebszustand mit Multifunktionsdisplay überwachen Sobald der START-STOP-Schalter auf die Pos. „Betrieb“ ge- stellt wird, leuchten zur Kontrolle alle LEDs für ca. 2 Sekun- den. Danach wird für ca. 30 Sekunden die normale Betriebs- beleuchtung angezeigt.
  • Seite 44 ESE 807 - 1407 DBG (ES) DIN betreiben Betriebszustand mit Multifunktionsdisplay überwachen Motortemperatur: Leuchtet die Anzeige bei laufendem Gerät (siehe Abb. 4-6-(14)) rot, ist die Motortemperatur zu hoch und das Gerät sollte ausgeschaltet werden. (Nur bei bestellter Sonderausstattung „Warnsignal II“, „Firecan“ aktiv!) Kraftstofftemperatur: Leuchtet die Anzeige bei laufendem Gerät...
  • Seite 45 ESE 807 - 1407 DBG (ES) DIN betreiben Betriebszustand mit Multifunktionsdisplay überwachen Leuchtet die Anzeige bei „high“ rot, so ist die Frequenz zu hoch. Leuchtet die Anzeige bei „low“ rot, so ist die Frequenz zu niedrig. Phasen L1-L2-L3: Für einzelnen Phasen L1 bis L3 wird je- (siehe Abb.

  • Seite 46: Stromerzeuger Stilllegen

    Eine unsachgemäß entsorgte Batterie kann die Umwelt schädigen. Halten Sie sich beim Entsorgen von Batterien stets an geltende örtliche Vorschriften. Bezüglich Ersatz wenden Sie sich bitte an Ihren ENDRESS-Wartungshändler. ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN Stand: August 2018...
  • Seite 47 ESE 807 - 1407 DBG (ES) DIN betreiben Entsorgung Notizen Stand: August 2018 ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN...

  • Seite 48: Sonderausstattung / - Zubehör Verwenden

    Sonderausstattung / - zubehör verwenden FI-Schutzschalter 5 Sonderausstattung / - zubehör verwenden FI-Schutzschalter Die Option FI-Schutzschalter kann nur ab Werk geliefert wer- den. Der FI-Schutzschalter (RCD) dient als Schutzmaßnahmen gegen gefährliche Körperströme nach DIN VDE 0100-551. Voraussetzung Erdung: 1. Die Erdanschlussklemme des Aggregats muss über min. 16mm²...

  • Seite 49: Abb. 5-1: Fi-Schutzschalter

    Sonderausstattung / - zubehör verwenden FI-Schutzschalter Abb. 5-1: FI-Schutzschalter Prüfung des FI- 1. Stromerzeuger muss gestartet sein (siehe 4.4). Schutzschalters: 2. Schutzschalter in Pos-1 bringen. (siehe Abb. 5-1-(20)) 3. Testschalter betätigen. (siehe Abb. 5-1-(10))  Die Position des Schalters zeigt das Er- (siehe Abb.

  • Seite 50: Isolationsüberwachung Mit E-Mcs 4.0

    Sonderausstattung / - zubehör verwenden Isolationsüberwachung mit E-MCS 4.0 Isolationsüberwachung mit E-MCS 4.0 Die Option Isolationsüberwachung kann nur ab Werk gelie- fert werden. Abb. 5-2: Isolationsüberwachung mit E-MCS 4.0 5.2.1 Isolationsüberwachung ohne Abschaltung Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  Gestarteter Stromerzeuger (siehe 4.4) Isolationsüberwachung 1.

  • Seite 51: Isolationsüberwachung Mit Abschaltung

    Sonderausstattung / - zubehör verwenden Isolationsüberwachung mit E-MCS 4.0 Isolationsüberwachung im 1. Verbraucher einstecken und anschalten. Betrieb:  Das Symbol am Display zeigt das Er- (siehe Abb. 4-6-(8)) gebnis an: Symbol Bedeutung leuchtet rot Isolationsfehler (≤23kΩ) Buzzer ertönt leuchtet nicht angeschlossenes Gerät in Ordnung Tab.

  • Seite 52: Tab. 5.5: Isolationsüberwachung Im Betrieb Mit Abschaltung

    Sonderausstattung / - zubehör verwenden Isolationsüberwachung mit E-MCS 4.0 4. Nach der Überprüfung muss der Leitungsschutzschalter in Pos. 1 gebracht sowie der Stromerzeuger neu gestar- tet werden um das Gerät wieder zu betreiben. Isolationsüberwachung im 1. Verbraucher einstecken und anschalten. Betrieb: ...

  • Seite 53: Leerlauf Drehzahlabsenkung

    Sonderausstattung / - zubehör verwenden Leerlauf Drehzahlabsenkung Leerlauf Drehzahlabsenkung So gehen Sie vor, um den Stromerzeuger mit der Leerlauf- Drehzahlabsenkung zu betreiben. Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  betriebsbereiter Stromerzeuger  gestarteter Stromerzeuger (siehe 4.4) Leerlauf- Drehzahlabsenkung zuschalten Abb. 5-3: Druckschalter Leerlauf-Drehzahlabsenkung So schalten Sie die Leerlauf-Drehzahlabsenkung zu: Druckschalter drücken bis er einrastet (LED...

  • Seite 54: Fernstarteinrichtung

    Sonderausstattung / - zubehör verwenden Fernstarteinrichtung Fernstarteinrichtung So gehen Sie vor, um den Stromerzeuger über die Fernstar- teinrichtung zu betreiben. Voraussetzung Diese Voraussetzungen müssen erfüllt sein:  betriebsbereiter Stromerzeuger WARNUNG! Geräte mit Fernstarteinrichtung sind mit einem Automatik- Choke ausgerüstet. Betätigen des manuellen Chokes des- halb bei Elektrostart nicht nötig.

  • Seite 55: Abb. 5-5: Fernstarteinrichtung Mit Can-Steckdose

    Sonderausstattung / - zubehör verwenden Fernstarteinrichtung Fernstarteinrichtung So trennen Sie die Fernstarteinrichtung: trennen 1. Stecker des Verbindungskabels Fernstart-Bedienstand / Stromerzeuger durch den Bügel entriegeln und Stecker abziehen. 2. Eventuell vorhandene Schutzkappe auf die Fern- startsteckdose klappen und mit dem Bügel verriegeln. ...

  • Seite 56: Fremdstarteinrichtung

    Sonderausstattung / - zubehör verwenden Fremdstarteinrichtung Fremdstarteinrichtung So gehen Sie vor, um den Stromerzeuger über die Fremd- starteinrichtung zu betreiben. Voraussetzung Diese Voraussetzungen müssen erfüllt sein:  betriebsbereiter Stromerzeuger Fremdstarteinrichtung anschließen Abb. 5-6: Fremdstarteinrichtung anschließen So schließen Sie die Fremdstarteinrichtung an: 1.

  • Seite 57: Batterie-Ladeerhaltung

    Sonderausstattung / - zubehör verwenden Batterie-Ladeerhaltung Batterie-Ladeerhaltung Die Batterie-Ladeerhaltung ermöglicht Ihnen, die Starterbat- terie des Stromerzeugers über eine externe Ladeeinrichtung zu laden und so den vollen Ladezustand sicherzustellen. Zum Anschluss stehen unterschiedliche genormte Steckdo- sen zur Verfügung, die im Folgenden beschrieben werden. Gehen Sie folgendermaßen vor, um die Option Batterie-La- deerhaltung zu verwenden: Voraussetzung...

  • Seite 58: Abb. 5-8: Beos Ladestrom-Steckdose

    Sonderausstattung / - zubehör verwenden Batterie-Ladeerhaltung 4. Schraubanschluss des Steckers der externen Ladeein- Batterie-Ladeerhaltung richtung (z. B. Batterieladegerät) durch Drehen entgegen trennen dem Uhrzeigersinn lösen. 5. Stecker abziehen. 6. Schutzkappe der 12V-Anschluss-Steckdose (Abb. 5-7-(2)) durch Drehen im Uhrzeigersinn anschrauben.  Die Batterie-Ladeerhaltung ist getrennt. BEOS Ladestrom-Steckdose Abb.

  • Seite 59: Anschluss Für Zubehörversorgung

    Sonderausstattung / - zubehör verwenden 12V-Anschluss für Zubehörversorgung MagCode Ladestrom-Steckdose Abb. 5-9: MagCode Ladestrom-Steckdose Batterie-Ladeerhaltung 1. MagCode-Stecker der externen Ladeeinrichtung (z. B. Batterieladegerät) anhand der Arretierung anschließen (Abb. 5-9-(2)) ausrichten. 2. Stecker auf die MagCode-Steckdose aufset- (Abb. 5-9-(1)) zen.  Der Stecker wird magnetisch auf der MagCode-Steck- dose gehalten.

  • Seite 60: Abb. 5-10: Anschluss-Steckdose Für 12V-Zubehör

    Sonderausstattung / - zubehör verwenden 12V-Anschluss für Zubehörversorgung Abb. 5-10: Anschluss-Steckdose für 12V-Zubehör 1. Schutzkappe der 12V-Anschluss-Steckdose 12V-Zubehör anschließen (Abb. 5-10-(2)) entgegen dem Uhrzeigersinn abschrauben. (Abb. 5-10-(1)) 2. Stecker des 12V-Zubehörgeräts (z. B. LED-Scheinwer- fer) mit der Steckdose verbinden 3. Schraubanschluss des Zubehörsteckers im Uhrzeiger- sinn festschrauben, um den Anschluss zu verriegeln.

  • Seite 61: 3-Wege Kraftstoffhahn / Betankungsgerät

    Sonderausstattung / - zubehör verwenden 3-Wege Kraftstoffhahn / Betankungsgerät 3-Wege Kraftstoffhahn / Betankungsgerät So gehen Sie vor, um den Stromerzeuger mit dem Betan- kungsgerät zu verwenden. Voraussetzungen Diese Vorraussetzung muss erfüllt sein:  betriebsbereiter Stromerzeuger  3 Wege Kraftstoffhahn Bei der Kraftstoffversorgung können Sie zwischen Eigentank und dem Betankungsgerät wählen.
  • Seite 62 Sonderausstattung / - zubehör verwenden 3-Wege Kraftstoffhahn / Betankungsgerät WARNUNG! Auslaufendes Motoröl und Benzin verschmutzt Erd- reich und Grundwasser.  Kanister nicht maximal befüllen.  Betankungsgerät abtropfen lassen. WARNUNG! Falscher Kraftstoff zerstört den Motor.  Nur bleifreies Superbenzin ROZ 95 tanken. Hinweis Kanister darf max.
  • Seite 63 Sonderausstattung / - zubehör verwenden 3-Wege Kraftstoffhahn / Betankungsgerät Kanister anschließen So schließen Sie den Kanister ans Betankungsgerät an: 1. Verschlussdeckel des Kanisters öffnen. 2. Schlauch einführen. 3. Verschluss des Betankungsgerätes einrasten.  Der Kanister ist angeschlossen. Kanister im Betrieb So wechseln Sie einen leeren Kanister im laufenden Be- auswechseln trieb aus:...

  • Seite 64: Abgasschlauch

    Sonderausstattung / - zubehör verwenden Abgasschlauch Abgasschlauch So gehen Sie vor, um den Stromerzeuger mit dem Abgas- schlauch zu verwenden. Voraussetzungen Diese Voraussetzungen müssen erfüllt sein:  Betriebsbereiter Stromerzeuger WARNUNG! Abgase verursachen Erstickungserscheinungen bis hin zum Tod.  Für ausreichende Belüftung sorgen. ...

  • Seite 65: Stromerzeuger Ese 807 - 1407 Dbg (Es) Din Warten

    Stromerzeuger ESE 807 - 1407 DBG (ES) DIN warten 6 Stromerzeuger ESE 807 - 1407 DBG (ES) DIN warten In diesem Abschnitt finden Sie die Wartung des Stromerzeu- gers beschrieben. In diesem Abschnitt nicht beschriebene Wartungs- bzw. Re- paraturarbeiten dürfen nur vom Personal des Herstellers aus- geführt werden.

  • Seite 66: Wartungsarbeiten

    Stromerzeuger ESE 807 - 1407 DBG (ES) DIN warten Wartungsarbeiten Wartungsarbeiten Wartungsarbeiten dürfen nur von hierzu autorisiertem Perso- nal ausgeführt werden. Alle im Wartungsplan aufgeführten Wartungsarbeiten führen Sie entsprechend den Angaben in der beigefügten Betriebs- und Wartungsanleitung des Motors aus. Diese Be- Abb.

  • Seite 67: Abb. 6-2: Öl Wechseln

    Stromerzeuger ESE 807 - 1407 DBG (ES) DIN warten Ölstand kontrollieren So kontrollieren Sie den Ölstand: 1. Ölmessstab herausziehen und mit sauberen (Abb. 6-1-(2)) Tuch abwischen. 2. Ölmessstab wieder einführen und wieder herausziehen. Befindet sich der Pegel über der oberen Marke muss Öl abgelassen werden, unterhalb der unteren Markierung muss Öl nachgefüllt werden.
  • Seite 68 Stromerzeuger ESE 807 - 1407 DBG (ES) DIN warten Wartungsarbeiten Öl wechseln 1. Seitenblech Bedienseite des Stromerzeugers demontie- ren. 2. Ölablaufrinne wie dargestellt anbringen. (Abb. 6-2-(3)) 3. Ölablassschraube herausdrehen so dass Mo- (Abb. 6-2-(2)) toröl vollständig abläuft. 4. Ölablassschraube wieder eindrehen. Seitenblech wieder befestigen.

  • Seite 69: Starterbatterie Wechseln

    Geräten, sowie durch elektrostatische Entladung vermeiden.  Kurzschlüsse vermeiden. WARNUNG! Die Endress-Batterie ist während der gesamten Lebens- dauer wartungsfrei.  Batterie niemals öffnen – Zerstörungsgefahr. Stand: August 2018 ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN...

  • Seite 70: Sicherungen Tauschen

    Stromerzeuger ESE 807 - 1407 DBG (ES) DIN warten Wartungsarbeiten 6.2.3 Sicherungen tauschen Sicherungen tauschen (nur bei Sonderausstattung Fremd- startsteckdose, Steckdose Ladungserhalt und/oder Fernstar- teinrichtung) 1. Sicherungshalter öffnen. 2. Sicherung tauschen. 3. Sicherungshalter schließen.  Sicherung ist getauscht. Abb. 6-4: Sicherung tauschen Sicherungs-Typ Ampere benötigt für...

  • Seite 71: Elektrische Sicherheit Prüfen

    Stromerzeuger ESE 807 - 1407 DBG (ES) DIN warten Elektrische Sicherheit prüfen Die elektrische Sicherheit darf nur von hierzu autorisiertem Personal geprüft werden. Die elektrische Sicherheit ist entsprechend der einschlägigen VDE-Bestimmungen, EN- und DIN-Normen und speziell der Unfallverhütungsvorschrift BGV A3 in den jeweiligen gültigen Fassungen zu prüfen.

  • Seite 72: Hilfe Bei Schwierigkeiten

    Hilfe bei Schwierigkeiten Elektrische Sicherheit prüfen 7 Hilfe bei Schwierigkeiten In diesem Abschnitt finden Sie die vom autorisierten Personal während des Betriebs behebbaren Schwierigkeiten beschrie- ben. Jede auftretende Schwierigkeit ist mit ihrer möglichen Ursa- che und der jeweiligen Maßnahme zur Behebung beschrie- ben.
  • Seite 73 Hilfe bei Schwierigkeiten Störung mögliche Ursache Abhilfe Der Choke ist im kalten Zu- Choke betätigen. stand nicht betätigt. NOT-AUS-Taster ist gedrückt NOT-AUS-Taster entriegeln. und eingerastet. Batterieanschlußkabel sind Batterieanschlußkabel an- abgeklemmt. klemmen bzw. anschrauben. Starterbatterie bringt keine Batterie ist entladen. Batterie laden. Leistung.

  • Seite 74: Tab. 7.1: Schwierigkeiten Beim Betrieb Des Stromerzeugers

    Hilfe bei Schwierigkeiten Elektrische Sicherheit prüfen Störung mögliche Ursache Abhilfe Beim Multifunktionsdisplay er- Zuviel Leistung wird abge- 3~: abgenommene Leistung scheinen einzelne Phasen rot nommen / Last wird einseitig reduzieren / 1~: Last gleich- abgenommen. mäßig verteilen. Die Prüflampe Schutzleiter Prüfkabel ist nicht korrekt ein- Prüfkabel korrekt einstecken.
  • Seite 75 Hilfe bei Schwierigkeiten Notizen Stand: August 2018 ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN...

  • Seite 76: Technische Daten

    Technische Daten Elektrische Sicherheit prüfen 8 Technische Daten In diesem Abschnitt finden Sie die Technischen Daten zum Betrieb des Stromerzeugers beschrieben. Abb. 8-1: Maße des Stromerzeugers ESE 807 / 1107 / 1307 / 1407 DBG (ES) DIN Stand: August 2018...
  • Seite 77 Technische Daten Technische Daten Bezeichnung Einheit ESE 907 DBG DIN ESE 1107 DBG ES DIN Nennleistung 11,0 [kVA] Nennleistungsfaktor [cosφ] Nennfrequenz [Hz] Nenndrehzahl 3000 3000 [min Nennspannung 3~ Nennspannung 1~ Nennstrom 3~ 12,9 15,9 Nennstrom 1~ 26,1 26,1 Spannungstoleranz ± 5 ±...
  • Seite 78 Technische Daten Elektrische Sicherheit prüfen Bezeichnung Einheit ESE 1307 DBG ES DIN ESE 1407 DBG ES DIN Nennleistung 13,2 13,7 [kVA] Nennleistungsfaktor [cosφ] Nennfrequenz [Hz] Nenndrehzahl 3000 3000 [min Nennspannung 3~ Nennspannung 1~ Nennstrom 3~ 19,1 19,8 Nennstrom 1~ 31,3 32,6 Spannungstoleranz ±...

  • Seite 79: Tab. 8.2: Umgebungsbedingungen Des Stromerzeugers

    Technische Daten Umgebungsbedingungen Bezeichnung Wert Einheit Aufstellhöhe über Normalnull max. 2 000 Temperatur -20 bis +40 [°C] relative Luftfeuchtigkeit max. 95, nicht kondensierend Tab. 8.1: Umgebungsbedingungen des Stromerzeugers Normenbezugsbedingungen Bezeichnung Wert Einheit Aufstellhöhe über Normalnull < 100 Temperatur < 25 [°C] relative Luftfeuchtigkeit <...
  • Seite 80 Elektrogerätebau GmbH Neckartenzlinger Str. 39 D-72658 Bempflingen Telefon: + 49 (0) 71 23 / 9737 – 0 Telefax: + 49 (0) 71 23 / 9737 – 50 E-Mail: info@endress-stromerzeuger.de www: www.endress-stromerzeuger.de © 2018, ENDRESS Elektrogerätebau GmbH...
