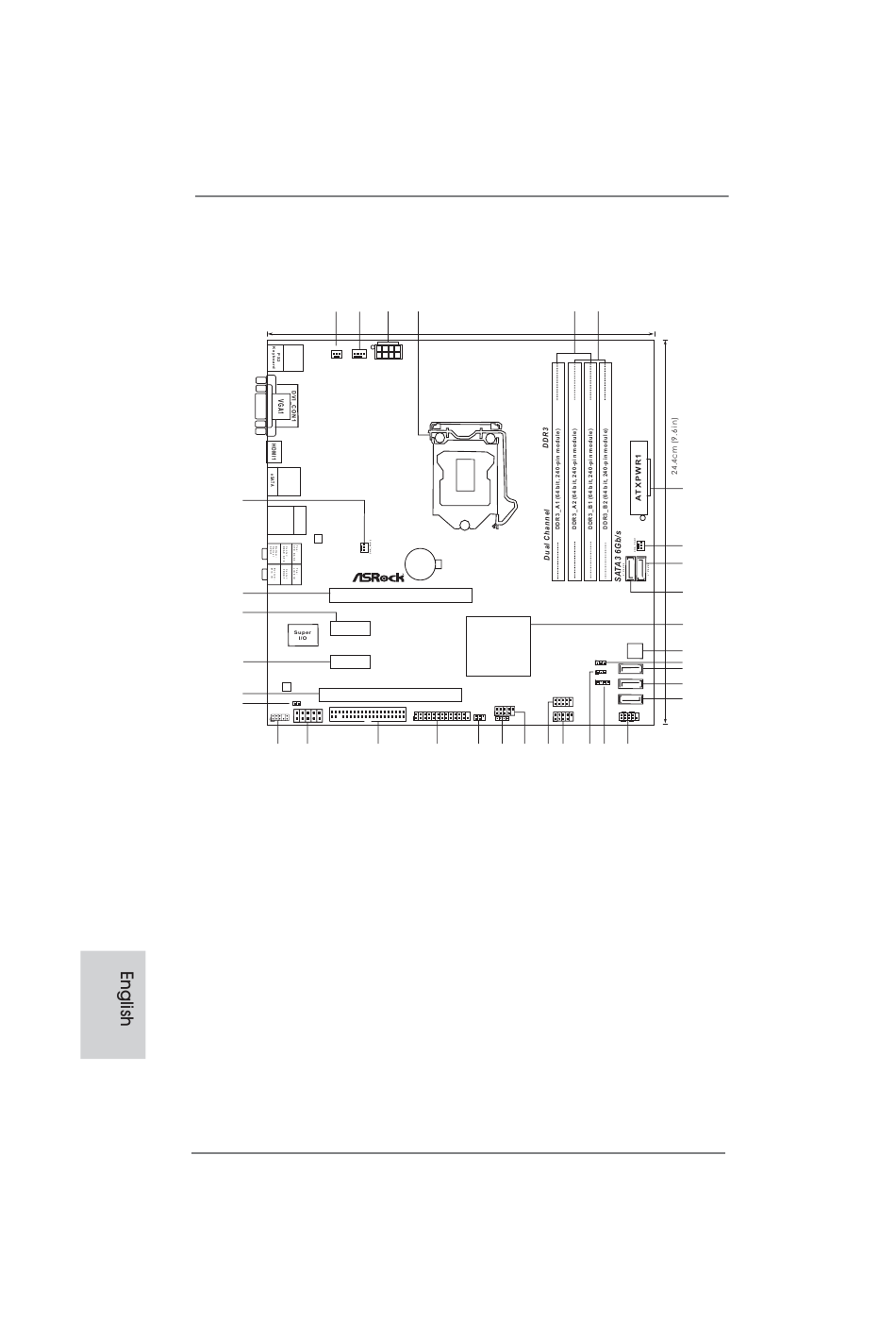

Motherboard Layout
PWR_FAN1
USB 2.0
T: USB0
B: USB1
USB 2.0
T: USB2
B: USB3
34
USB 3.0
Top:
T: USB4
RJ-45
B: USB5
LAN
PHY
33
32
31
AUDIO
CODEC
30
HDMI_SPDIF1
29
1
COM1
HD_AUDIO1
1
28
27
1
Power Fan Connector (PWR_FAN1)
2
CPU Fan Connector (CPU_FAN1)
3
ATX 12V Power Connector (ATX12V1)
4
1155-Pin CPU Socket
5
2 x 240-pin DDR3 DIMM Slots
(Dual Channel: DDR3_A1, DDR3_B1, Blue)
6
2 x 240-pin DDR3 DIMM Slots
(Dual Channel: DDR3_A2, DDR3_B2, White)
7
ATX Power Connector (ATXPWR1)
8
Chassis Fan Connector (CHA_FAN1)
9
SATA3 Connector (SATA3_1, White)
10
SATA3 Connector (SATA3_0, White)
11
Intel H67 Chipset
12
64Mb SPI Flash
13
Clear CMOS Jumper (CLRCMOS1)
14
SATA2 Connector (SATA2_2, Blue)
15
SATA2 Connector (SATA2_3, Blue)
16
SATA2 Connector (SATA2_4, Blue)
17
System Panel Header (PANEL1, White)
18
Chassis Speaker Header (SPEAKER 1, White)
2
1
2
3
4
24.4cm (9.6 in)
Designed in Taipei
CPU_FAN1
ATX12V1
HDMI 1.4a
Gigabit LAN
CMOS
H67M-GE
Battery
USB 3.0
PCIE1
PCI Express 2.0
DX10.1
ErP/EuP Ready
PCIE2
Intel
H67
PCIE3
PCI1
USB6_7
FLOPPY1
IR1
1
1
1
1
LPT1
26
25
24
23
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
ASRock H67M-GE Motherboard
5
6
RoHS
64Mb
BIOS
1
CLRCMOS1
1
PLED1
SATA2_2
1
SPEAKER1
SATA2_3
USB10_11
1
SATA2_4
USB8_9
PLED PWRBTN
PANEL1
CIR1
1
1
HDLED RESET
22
21
20
19
18
17
Power LED Header (PLED1)
USB 2.0 Header (USB8_9, Blue)
USB 2.0 Header (USB10_11, Blue)
USB 2.0 Header (USB6_7, Blue)
Consumer Infrared Module Header
(CIR1)
Infrared Module Header (IR1)
Print Port Header (LPT1, White)
Floppy Connector (FLOPPY1)
COM Port Header (COM1)
Front Panel Audio Header
(HD_AUDIO1, White)
HDMI_SPDIF Header
(HDMI_SPDIF1, White)
PCI Slot (PCI1)
PCI Express 2.0 x1 Slot (PCIE3, White)
PCI Express 2.0 x1 Slot (PCIE2, White)
PCI Express 2.0 x16 Slot (PCIE1, Blue)
Chassis Fan Connector (CHA_FAN2)
7
8
9
10
11
12
13
14
15
16
