Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i,
sabit disk çalışma LED'i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.

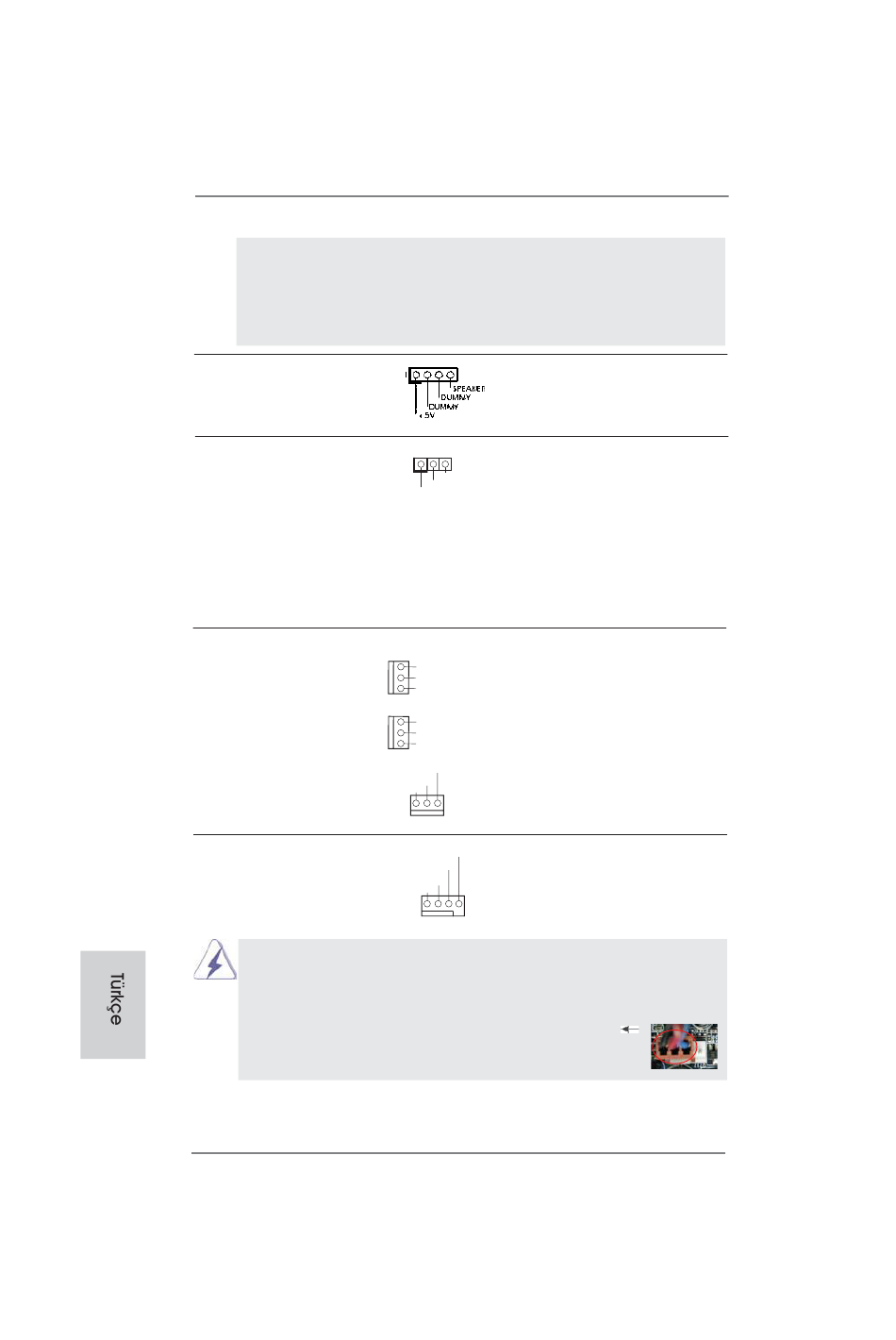

Kasa Hoparlörü Fişi
(4-pinli SPEAKER1)
(bkz. s.2 No. 18)
Güç LED'i Fişi
(3-pinli PLED1)
(bkz. s.2 No. 19)
Kasa/güç Fan Konektörü
(3-pinli CHA_FAN1)
(bkz. s.2 No. 8)
(3-pinli CHA_FAN2)
(bkz. s.2 No. 34)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 1)
CPU Fan Konektörü
(4-pinli CPU_FAN1)
(bkz. s.2 No. 2)
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
162
Lütfen kasa hoparlörünü bu fi şe
bağlayın.
Sistem gücü durumunu
1
belirtmek için lütfen kasa güç
PLED-
PLED+
LED'ini bu fi şe bağlayın. Sistem
PLED+
çalışırken LED açıktır. LED S1
durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Lütfen kasa fan kablolarını
GND
fanına bu konektöre bağlayın
+12V
CHA_FAN_SPEED
ve siyah kabloyu toprak pinine
bağlayın.
GND
+12V
CHA_FAN_SPEED
PWR_FAN_SPEED
+12V
GND
Lütfen fan kablolarını CPU
FAN_SPEED_CONTROL
CPU_FAN_SPEED
fanına bu konektöre bağlayın
+12V
GND
ve siyah kabloyu toprak pinine
bağlayın.
1 2 3 4
ASRock H67M-GE Motherboard
Pin 1-3 Bağlı
3-Pinli Fanı Takma
