Min. umschaltbare Spannung
Min. umschaltbarer Strom
Max. umschaltbare Spannung
Max. umschaltbarer Strom

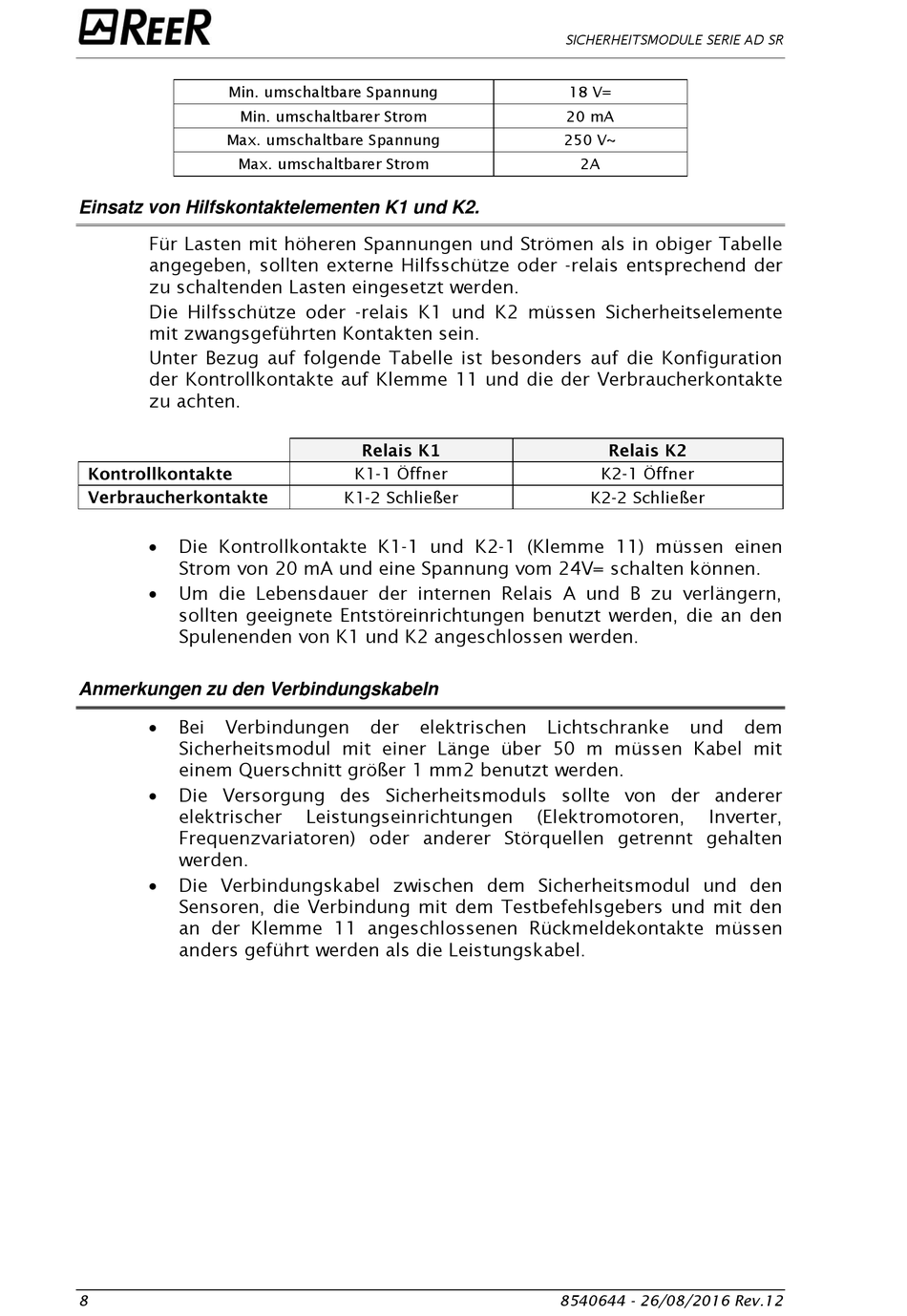

Einsatz von Hilfskontaktelementen K1 und K2.

Für Lasten mit höheren Spannungen und Strömen als in obiger Tabelle
angegeben, sollten externe Hilfsschütze oder -relais entsprechend der
zu schaltenden Lasten eingesetzt werden.
Die Hilfsschütze oder -relais K1 und K2 müssen Sicherheitselemente
mit zwangsgeführten Kontakten sein.
Unter Bezug auf folgende Tabelle ist besonders auf die Konfiguration
der Kontrollkontakte auf Klemme 11 und die der Verbraucherkontakte
zu achten.
Die Kontrollkontakte K1-1 und K2-1 (Klemme 11) müssen einen
Strom von 20 mA und eine Spannung vom 24V= schalten können.
Um die Lebensdauer der internen Relais A und B zu verlängern,
sollten geeignete Entstöreinrichtungen benutzt werden, die an den
Spulenenden von K1 und K2 angeschlossen werden.

Anmerkungen zu den Verbindungskabeln

Bei
Verbindungen
Sicherheitsmodul mit einer Länge über 50 m müssen Kabel mit
einem Querschnitt größer 1 mm2 benutzt werden.
Die Versorgung des Sicherheitsmoduls sollte von der anderer
elektrischer
Frequenzvariatoren) oder anderer Störquellen getrennt gehalten
werden.
Die Verbindungskabel zwischen dem Sicherheitsmodul und den
Sensoren, die Verbindung mit dem Testbefehlsgebers und mit den
an der Klemme 11 angeschlossenen Rückmeldekontakte müssen
anders geführt werden als die Leistungskabel.
8
K1-1 Öffner
K1-2 Schließer
der
elektrischen
Leistungseinrichtungen
SICHERHEITSMODULE SERIE AD SR
18 V=
20 mA
250 V~
2A
K2-1 Öffner
K2-2 Schließer
Lichtschranke
und
(Elektromotoren,
8540644 - 26/08/2016 Rev.12
dem
Inverter,
