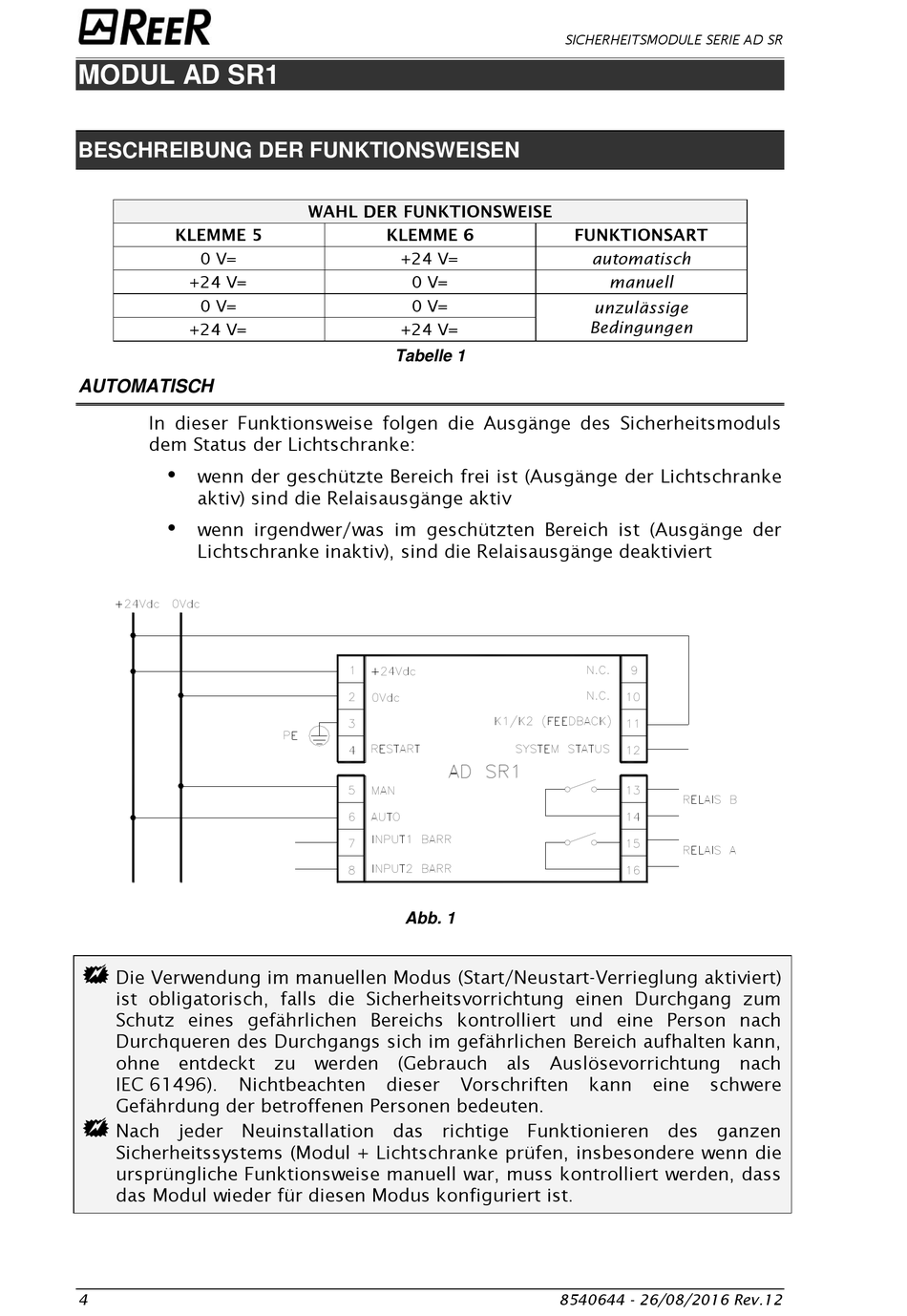

MODUL AD SR1
BESCHREIBUNG DER FUNKTIONSWEISEN
0 V=
+24 V=
0 V=
+24 V=
AUTOMATISCH
In dieser Funktionsweise folgen die Ausgänge des Sicherheitsmoduls
dem Status der Lichtschranke:
•
wenn der geschützte Bereich frei ist (Ausgänge der Lichtschranke
aktiv) sind die Relaisausgänge aktiv
•
wenn irgendwer/was im geschützten Bereich ist (Ausgänge der
Lichtschranke inaktiv), sind die Relaisausgänge deaktiviert
Die Verwendung im manuellen Modus (Start/Neustart-Verrieglung aktiviert)
ist obligatorisch, falls die Sicherheitsvorrichtung einen Durchgang zum
Schutz eines gefährlichen Bereichs kontrolliert und eine Person nach
Durchqueren des Durchgangs sich im gefährlichen Bereich aufhalten kann,
ohne entdeckt zu werden (Gebrauch als Auslösevorrichtung nach
IEC 61496).
Nichtbeachten
Gefährdung der betroffenen Personen bedeuten.
Nach jeder Neuinstallation das richtige Funktionieren des ganzen
Sicherheitssystems (Modul + Lichtschranke prüfen, insbesondere wenn die
ursprüngliche Funktionsweise manuell war, muss kontrolliert werden, dass
das Modul wieder für diesen Modus konfiguriert ist.
4
+24 V=
0 V=
0 V=
+24 V=
Tabelle 1
Abb. 1
dieser
Vorschriften
SICHERHEITSMODULE SERIE AD SR
automatisch
manuell
unzulässige
Bedingungen
kann
eine
schwere
8540644 - 26/08/2016 Rev.12
