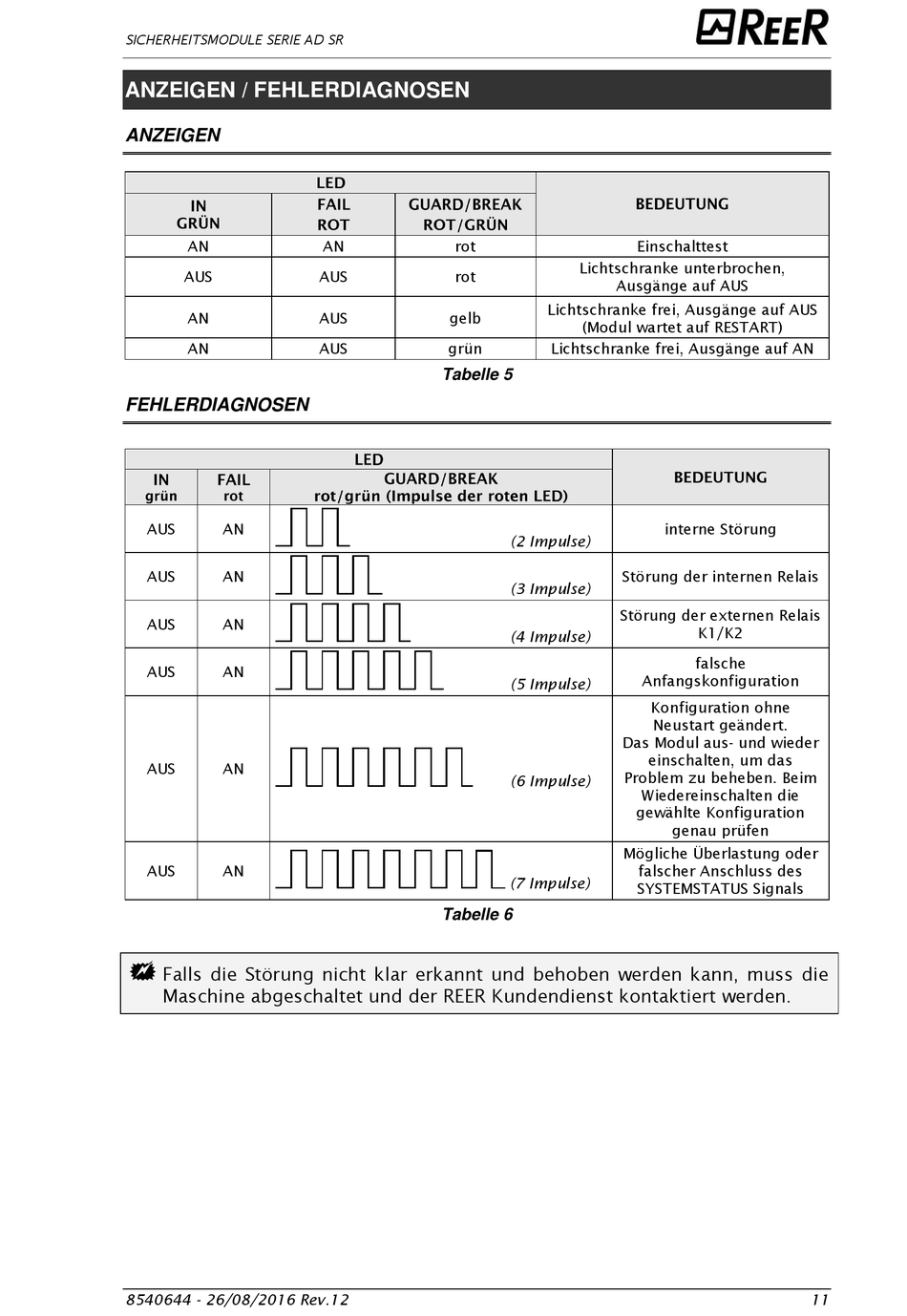

SICHERHEITSMODULE SERIE AD SR

ANZEIGEN / FEHLERDIAGNOSEN

ANZEIGEN

AN
AUS
AN
AN

FEHLERDIAGNOSEN

AUS
AN
AUS
AN
AUS
AN
AUS
AN
AUS
AN
AUS
AN
Falls die Störung nicht klar erkannt und behoben werden kann, muss die
Maschine abgeschaltet und der REER Kundendienst kontaktiert werden.
8540644 - 26/08/2016 Rev.12
AN
rot
AUS
rot
AUS
gelb
AUS
grün
Tabelle 5
Tabelle 6
Einschalttest
Lichtschranke unterbrochen,
Ausgänge auf AUS
Lichtschranke frei, Ausgänge auf AUS
(Modul wartet auf RESTART)
Lichtschranke frei, Ausgänge auf AN
interne Störung
(2 Impulse)
Störung der internen Relais
(3 Impulse)
Störung der externen Relais
(4 Impulse)
Anfangskonfiguration
(5 Impulse)
Konfiguration ohne
Neustart geändert.
Das Modul aus- und wieder
einschalten, um das
Problem zu beheben. Beim
(6 Impulse)
Wiedereinschalten die
gewählte Konfiguration
genau prüfen
Mögliche Überlastung oder
falscher Anschluss des
(7 Impulse)
SYSTEMSTATUS Signals
K1/K2
falsche
11
