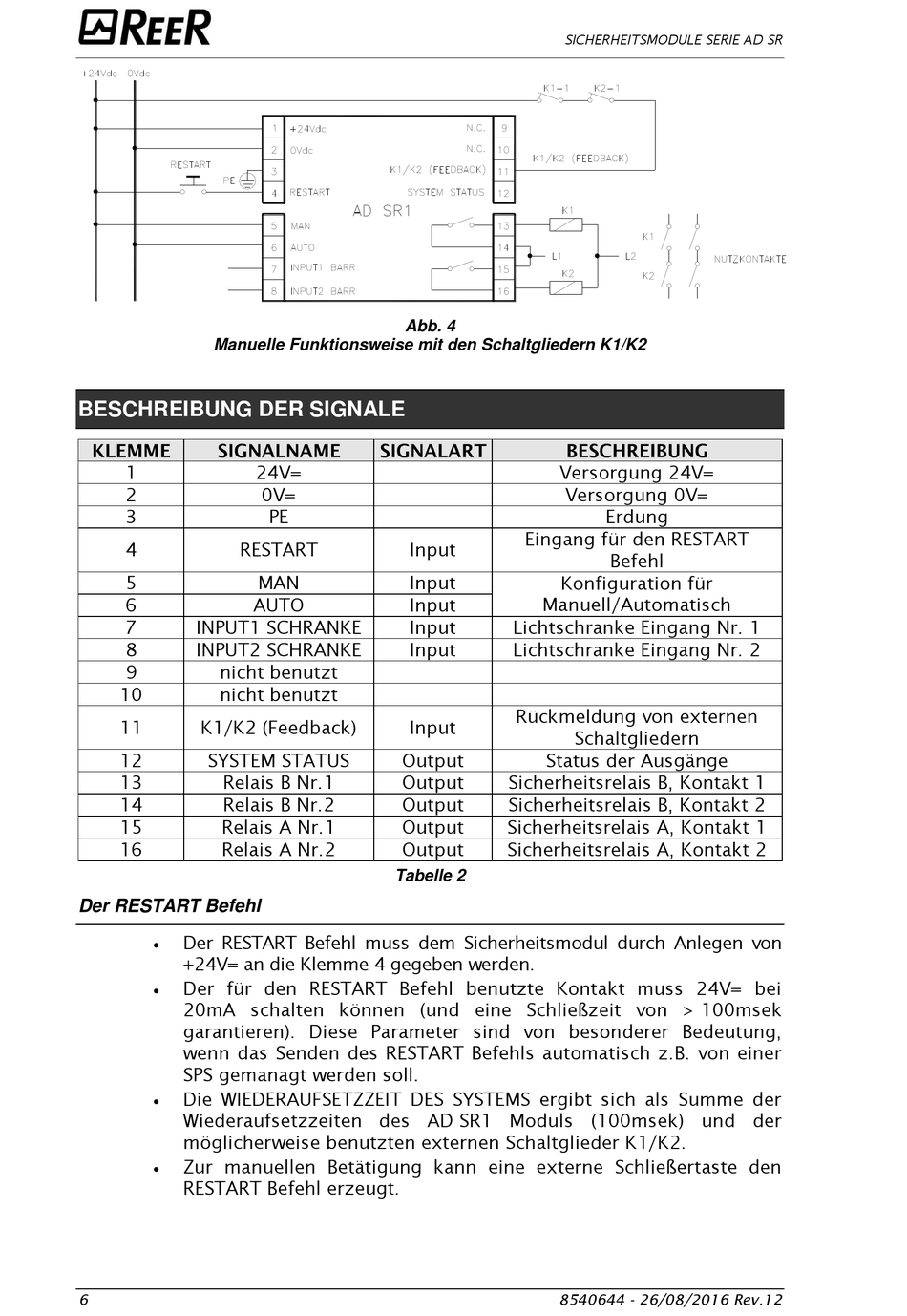

Manuelle Funktionsweise mit den Schaltgliedern K1/K2

BESCHREIBUNG DER SIGNALE

1
2
3
4
RESTART
5
6
7
INPUT1 SCHRANKE
8
INPUT2 SCHRANKE
9
nicht benutzt
10
nicht benutzt
11
K1/K2 (Feedback)
12
SYSTEM STATUS
13
Relais B Nr.1
14
Relais B Nr.2
15
Relais A Nr.1
16
Relais A Nr.2

Der RESTART Befehl

Der RESTART Befehl muss dem Sicherheitsmodul durch Anlegen von
+24V= an die Klemme 4 gegeben werden.
Der für den RESTART Befehl benutzte Kontakt muss 24V= bei
20mA schalten können (und eine Schließzeit von > 100msek
garantieren). Diese Parameter sind von besonderer Bedeutung,
wenn das Senden des RESTART Befehls automatisch z.B. von einer
SPS gemanagt werden soll.
Die WIEDERAUFSETZZEIT DES SYSTEMS ergibt sich als Summe der
Wiederaufsetzzeiten des AD SR1 Moduls (100msek) und der
möglicherweise benutzten externen Schaltglieder K1/K2.
Zur manuellen Betätigung kann eine externe Schließertaste den
RESTART Befehl erzeugt.
6
Abb. 4
24V=
0V=
PE
Input
MAN
Input
AUTO
Input
Input
Input
Input
Output
Output
Output
Output
Output
Tabelle 2
SICHERHEITSMODULE SERIE AD SR
Versorgung 24V=
Versorgung 0V=
Erdung
Eingang für den RESTART
Befehl
Konfiguration für
Manuell/Automatisch
Lichtschranke Eingang Nr. 1
Lichtschranke Eingang Nr. 2
Rückmeldung von externen
Schaltgliedern
Status der Ausgänge
Sicherheitsrelais B, Kontakt 1
Sicherheitsrelais B, Kontakt 2
Sicherheitsrelais A, Kontakt 1
Sicherheitsrelais A, Kontakt 2
8540644 - 26/08/2016 Rev.12
