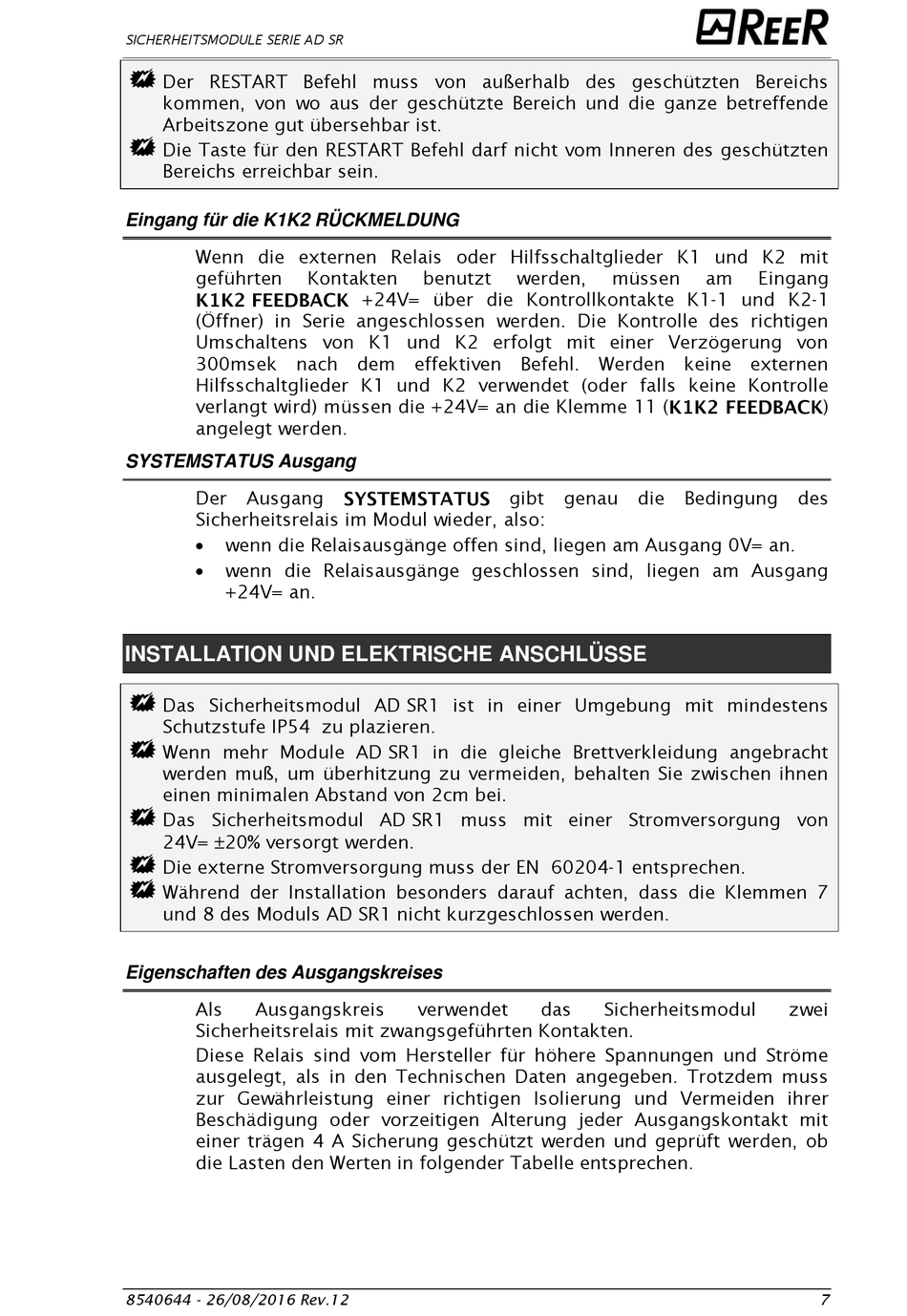

SICHERHEITSMODULE SERIE AD SR
Der RESTART Befehl muss von außerhalb des geschützten Bereichs
kommen, von wo aus der geschützte Bereich und die ganze betreffende
Arbeitszone gut übersehbar ist.
Die Taste für den RESTART Befehl darf nicht vom Inneren des geschützten
Bereichs erreichbar sein.
Eingang für die K1K2 RÜCKMELDUNG
Wenn die externen Relais oder Hilfsschaltglieder K1 und K2 mit
geführten
(Öffner) in Serie angeschlossen werden. Die Kontrolle des richtigen
Umschaltens von K1 und K2 erfolgt mit einer Verzögerung von
300msek nach dem effektiven Befehl. Werden keine externen
Hilfsschaltglieder K1 und K2 verwendet (oder falls keine Kontrolle
verlangt wird) müssen die +24V= an die Klemme 11 (
angelegt werden.

SYSTEMSTATUS Ausgang

Der
Ausgang
Sicherheitsrelais im Modul wieder, also:
wenn die Relaisausgänge offen sind, liegen am Ausgang 0V= an.
wenn die Relaisausgänge geschlossen sind, liegen am Ausgang
+24V= an.
INSTALLATION UND ELEKTRISCHE ANSCHLÜSSE
Das Sicherheitsmodul AD SR1 ist in einer Umgebung mit mindestens
Schutzstufe IP54 zu plazieren.
Wenn mehr Module AD SR1 in die gleiche Brettverkleidung angebracht
werden muß, um überhitzung zu vermeiden, behalten Sie zwischen ihnen
einen minimalen Abstand von 2cm bei.
Das Sicherheitsmodul AD SR1 muss mit einer Stromversorgung von
24V= 20% versorgt werden.
Die externe Stromversorgung muss der EN 60204-1 entsprechen.
Während der Installation besonders darauf achten, dass die Klemmen 7
und 8 des Moduls AD SR1 nicht kurzgeschlossen werden.

Eigenschaften des Ausgangskreises

Als
Ausgangskreis
Sicherheitsrelais mit zwangsgeführten Kontakten.
Diese Relais sind vom Hersteller für höhere Spannungen und Ströme
ausgelegt, als in den Technischen Daten angegeben. Trotzdem muss
zur Gewährleistung einer richtigen Isolierung und Vermeiden ihrer
Beschädigung oder vorzeitigen Alterung jeder Ausgangskontakt mit
einer trägen 4 A Sicherung geschützt werden und geprüft werden, ob
die Lasten den Werten in folgender Tabelle entsprechen.
8540644 - 26/08/2016 Rev.12
Kontakten
benutzt
+24V= über die Kontrollkontakte K1-1 und K2-1
verwendet
werden,
müssen
gibt
genau
die
das
Sicherheitsmodul
am
Eingang
)
Bedingung
des
zwei
7
