Teleskop-Eckverschraubung auf HK-Anschlussrohr aufschieben.
2
Überwurfmutter an Heizkörper anschrauben und mit Gabelschlüssel SW 30
3
anziehen (Anschlussnippel für Heizkörper mit 1/2" IG, Konusteile für Heiz-
körper mit 3/4" AG verwenden).
Abdeckkappe abziehen und die in der Teleskop-Eckverschraubung integrierte
4
Klemmverschraubung mittels Gabelschlüssel SW 13 vorne fest anziehen.
Wichtig: Die Ventilspindel mit Innensechskant SW 4 erst nach Beendigung
der Montagearbeiten zum Absperren des Heizkörpers benutzen.
Bei falscher Reihenfolge droht irreparabler Schaden der Spindel und
Fehlfunktion!
Die zur Installation verwendeten Rohre einmessen und rechtwinklig ab-
trennen. Hier möglichst exakt arbeiten: Die Rohrlänge hat Einfluss auf die
Montierbarkeit und den Achsabstand zwischen heizkörperseitigem Vor- und
Rücklaufanschluss der Garnitur.
Die Armatur wieder vom Heizkörper lösen.
Das Rohr rechtwinklig mit einem geeigneten Rohrabschneider oder einer
feinzahnigen Säge möglichst genau ablängen (Abstand zwischen den
Anschlüssen + 2 x Einschublänge).

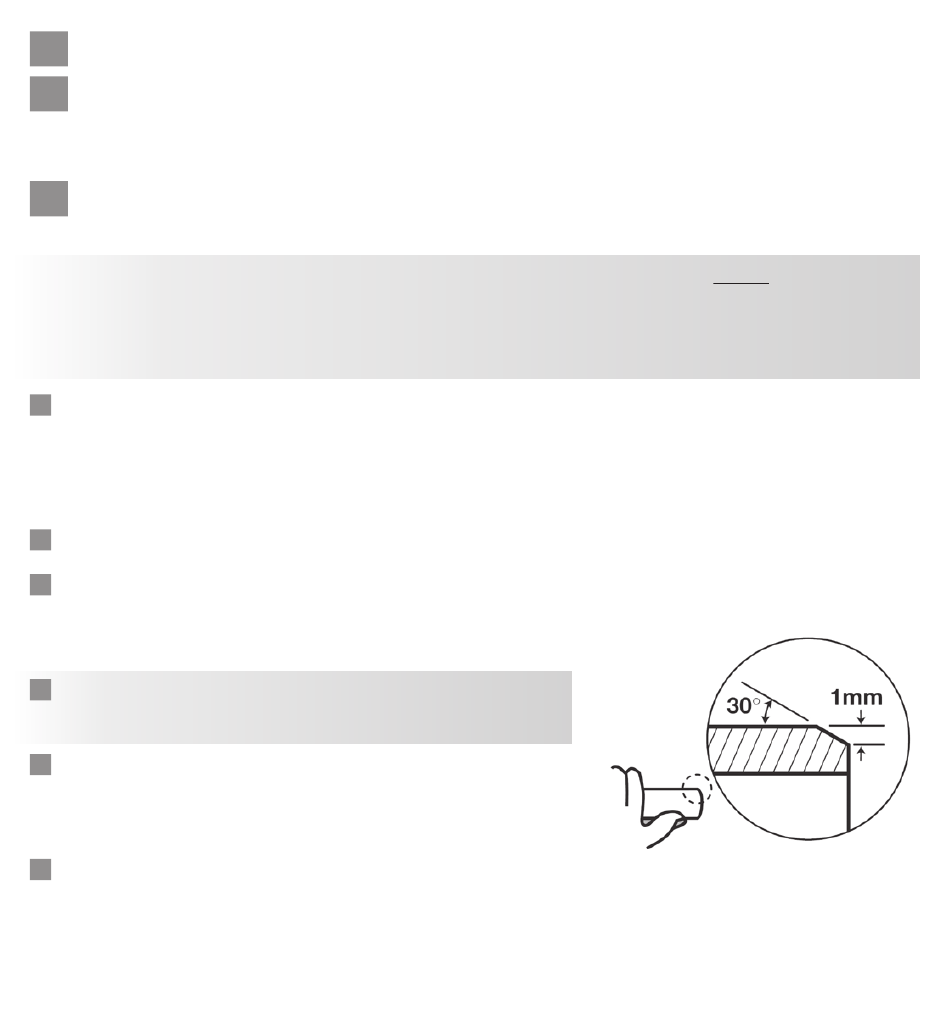

Das Rohrende anfasen, innen und außen
entgraten. Alle Restspäne entfernen.
Rohre an den Verbindungsstellen auf Ober-
flächenschäden und Verunreinigungen
überprüfen.
Die Einschublänge 23 mm (z. B. mit Hilfe des Simplex Universalwerkzeugs
F60065) auf dem Rohr markieren. Keine zusätzlichen Fette oder Dichtmittel
auftragen!
