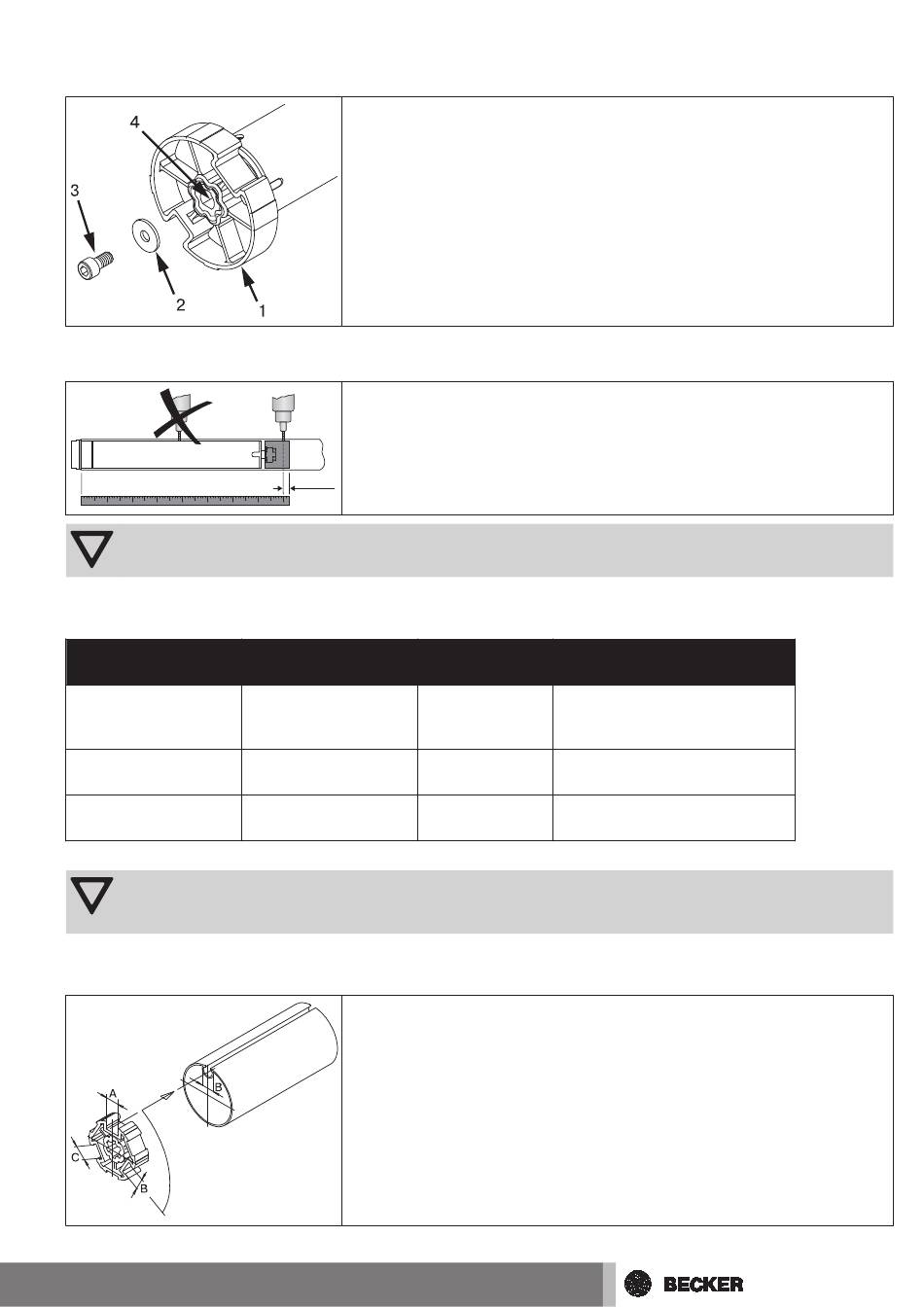

Montage des Mitnehmers mit Schraubverbindung

Sichern des Antriebs gegen axiales Verschieben

ACHTUNG
Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren!
Verbinden des Mitnehmers mit der Wickelwelle Ø45 + Ø58
Antriebsgröße
[mm]
Ø 45
Ø 58
Ø 58
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die Wickelwelle fallen ge‐
lassen werden!

Montage des Antriebs in der Welle

Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Verwen‐
den Sie zur Montage eine Schraube M6x12 (3) mit entsprechender Unterlegscheibe
(2) und geeigneter Schraubensicherung. Gewindebohrung (4)
Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer
mit der Welle zu verschrauben.
-10 mm
Wickelwellen-Ø
[mm]
60 - 70 mm
Kunststoff- oder
Druckgussmitnehmer
63 - 120 mm
Druckguß-Mitnehmer
85 - 133 mm
Alu-Mitnehmer
Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit‐
nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausglei‐
chen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen
einen passgenauen Einbau des Antriebs.
Drehmoment Befestigungsschrauben
max. [Nm] Mitnehmer (4 Stück)
40
120
120
Blechschraube
Ø 4,8 x 9,5 mm
Blechschraube
Ø 6,3 x 13 mm
Senkschraube
M8 x 16 mm
9
