- Seite 1 S1 PASSIVE Bedienungsanleitung Instruction manual Notice d'emploi...
-
Seite 2: Inhaltsverzeichnis
Produktübersicht ....................... 5 Übersicht des Headsets ..................... 5 Übersicht des Bedienteils ..................6 S1 PASSIVE in Betrieb nehmen ................. 7 Headset an das Intercom anschließen ..............7 Batterien/Akkus einlegen und wechseln ............... 7 Audiogerät oder Mobiltelefon an das Bedienteil anschließen ......8 Gürtelclip, Kabelklemme und Designkappe befestigen ........ -
Seite 3: Wichtige Sicherheitshinweise
Geben Sie das Produkt an Dritte stets zusammen mit dieser Bedienungs- anleitung weiter. Diese Bedienungsanleitung steht Ihnen auch im Internet unter www.sennheiser-aviation.com oder www.sennheiser.com zur Verfügung. Gesundheitsschäden und Unfälle vermeiden Halten Sie stets einen Abstand von mindestens 10 cm zwischen Hörer- muscheln und Herzschrittmacher bzw. -

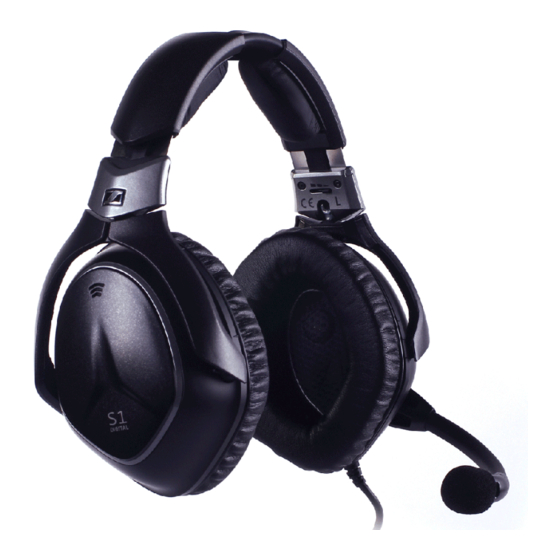

Seite 4: Das Headset S1 Passive
Headsets wurde außerdem Wert darauf gelegt, dass das Gewicht gut ausbalan- ciert ist. Das Bedienteil des S1 PASSIVE verfügt über eine 3,5-mm-Klinkenbuchse und bietet dadurch Anschlussmöglichkeiten für Audiogeräte und Mobiltelefone. Über einen integrierten Schalter kann das angeschlossene Audiogerät oder Mobilte- lefon während der Kommunikation mit dem Tower stummgeschaltet werden. -
Seite 5: Lieferumfang
S1 PASSIVE Safety Guide Sicherheitshinweise und Kurzanleitung Quick Guide Eine Liste der Zubehörteile finden Sie auf der Produktseite des S1 PASSIVE unter www.sennheiser-aviation.com oder www.sennheiser.com. Für Informationen über Bezugsquellen wenden Sie sich an den Sennheiser- Partner Ihres Landes: • www.sennheiser-aviation.com > „Purchase Information“... -
Seite 6: Produktübersicht
Produktübersicht Produktübersicht Übersicht des Headsets Kopfpolster Mikrofon Ohrpolster Schiebeschalter Andruckkraft Regler Mikrofonempfindlichkeit Entfernen Sie die Schutzfolie am Sennheiser-Logo, bevor Sie das Headset aufsetzen. S1 PASSIVE... -
Seite 7: Übersicht Des Bedienteils
Produktübersicht Übersicht des Bedienteils Schalter Mono /Stereo 5,25-mm-Klinkenstecker (PJ-068-Äquivalent) Schalter MUTING OFF/ON 6,35-mm-Klinkenstecker Schalter Power OFF/ON (PJ-055-Äquivalent) LED Power 3,5-mm-Klinkenbuchse Lautstärkeregler (Mobiltelefon- und Audio-Eingang) S1 PASSIVE... -
Seite 8: S1 Passive In Betrieb Nehmen
S1 PASSIVE in Betrieb nehmen S1 PASSIVE in Betrieb nehmen Headset an das Intercom anschließen Stecken Sie die Klinkenstecker des Bedienteils entsprechenden Klinkenbuchsen Ihres Intercoms. Klinkenstecker des Bedienteils Klinkenbuchse des Intercoms 5,25-mm-Klinkenstecker Mikrofoneingang 6,35-mm-Klinkenstecker Kopfhörerausgang Batterien oder Akkus einlegen und wechseln Wenn Sie das Headset in Verbindung mit einem Audiogerät oder einem Mobil-... -
Seite 9: Audiogerät Oder Mobiltelefon An Das Bedienteil Anschließen
S1 PASSIVE in Betrieb nehmen LED leuchtet gelb: Der Ladezustand der Batterien oder Akkus ist ausreichend. LED leuchtet rot: Der Ladezustand der Batterien oder Akkus reicht nur noch für eine kurze Betriebszeit. Art der Verwendung Betriebszeit Alkaline-Batterie oder Akku ca. -
Seite 10: Gürtelclip, Kabelklemme Und Designkappe Befestigen
S1 PASSIVE in Betrieb nehmen AT&T-kompatible Mobiltelefone anschließen ® ® ® Verwenden Sie für Mobiltelefone der Marken Apple iPhone , Motorola ® BlackBerry das Audiokabel in Kombination mit dem Adapterkabel. Informieren Sie sich bei dem Hersteller Ihres Mobiltelefons über passende Anschlussmöglichkeiten, wenn die vorhandenen Anschlusskabel nicht... - Seite 11 S1 PASSIVE in Betrieb nehmen Kabelklemme anbringen Mit der Kabelklemme können Sie das Kopfhörerkabel so an Ihrer Kleidung fixieren, dass es Sie nicht behindert. Führen Sie das Kopfhörerkabel durch die Halterung. Befestigen Sie die Kabelklemme an Ihrer Kleidung. Ziehen Sie die Kabelschlaufe so weit durch die Halterung, dass das Kopfhörer- kabel Sie nicht behindert.
-
Seite 12: S1 Passive Bedienen
S1 PASSIVE bedienen S1 PASSIVE bedienen Headset individuell anpassen und tragen Kopfbügel einstellen Um eine gute Lärmdämpfung und den bestmöglichen Tragekomfort zu erzielen, müssen Sie das Headset an Ihren Kopf anpassen. Dazu können Sie den Kopfbügel verstellen. Setzen Sie das Headset so auf, dass der Kopfbügel über die Kopfmitte verläuft. - Seite 13 S1 PASSIVE bedienen Andruckkraft einstellen Mit dem S1 PASSIVE haben Sie die Möglichkeit, die für Sie angenehmste Einstel- lung zu wählen, welche eine Balance zwischen bestmöglicher Lärmdämpfung und noch angenehmer Andruckkraft bietet. Um eine höhere Lärmdämpfung zu erreichen ist ein stärkerer Andruck notwendig.
-
Seite 14: Bedienteil Ein-/Ausschalten
S1 PASSIVE bedienen Bedienteil ein-/ausschalten Wenn Sie das Headset in Verbindung mit einem Audiogerät oder einem Mobilte- lefon benutzen, muss das Bedienteil eingeschaltet sein. Schieben Sie den Schalter Power OFF/ON in die Position ON. Das Bedienteil ist eingeschaltet. Die LED Power leuchtet und zeigt den Ladezustand der Batterien oder Akkus an. - Seite 15 S1 PASSIVE bedienen Angeschlossene Geräte stummschalten Wenn sich der Schalter MUTING OFF/ON in der Position befindet, wird die Über- tragung der angeschlossenen Geräte stummgeschaltet, sobald Sie mit dem Tower kommunizieren. Nach Gesprächsende wird die Stummschaltung automatisch aufgehoben. Schieben Sie den Schalter Power OFF/ON in die Position ON.
- Seite 16 S1 PASSIVE bedienen Auto Shut-Off einschalten Die Funktion „Auto Shut-Off“ (ASO) schaltet das Headset automatisch ab, sobald Sie es vom Intercom trennen oder das Flugzeug ausgeschaltet wird. In dieser Einstellung erhöht sich die Betriebszeit. Bei Auslieferung des Headsets ist „Auto Shut-Off“...
-
Seite 17: S1 Passive Transportieren
S1 PASSIVE transportieren S1 PASSIVE transportieren Zum Lieferumfang des Headsets gehört eine Transporttasche. Um einen opti- malen Schutz des Headsets bei Nichtbenutzung und während des Transports zu gewährleisten, sollten Sie das Headset in dieser Tasche aufbewahren. Headset zusammenklappen Sollten Sie das Headset platzsparend, z. B. in einem vorhandenem Pilotenkoffer, verstauen wollen, so läßt sich dieses einklappen. -
Seite 18: S1 Passive Reinigen Und Pflegen
S1 PASSIVE reinigen und pflegen S1 PASSIVE reinigen und pflegen VORSICHT Flüssigkeit kann die Elektronik des Produkts zerstören! Sie kann in das Gehäuse des Produkts eindringen und einen Kurzschluss in der Elektronik verursachen. Halten Sie Flüssigkeiten jeglicher Art von diesem Produkt fern. -
Seite 19: Wenn Störungen Auftreten
Batterien oder Akkus Batterien wechseln oder leuchtet beim sind leer Akkus laden Einschalten nicht Audio-Signal nur Empfang einer Mono- Headset auf Mono-Betrieb auf einer Seite Quelle, Headset ist einstellen des Headsets auf Stereo-Betrieb eingestellt Lautstärkeregler Lautstärkeregler verstellt überprüfen 18 | S1 PASSIVE... -
Seite 20: Zubehör- Und Ersatzteile
Bordnetz getrennt) Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrem Produkt Probleme auftreten, die nicht in der Tabelle stehen, oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlägen beheben lassen. Den Partner Ihres Landes finden Sie auf www.sennheiser-aviation.com >... -
Seite 21: Technische Daten
Stromversorgung für Betrieb mit 2 x 1,5 V AA Alkaline Batterie (IEC LR 6) Audiogerät oder Mobiltelefon oder 2 x 1,2 V AA wiederaufladbare Batterie (IEC LR 6) Betriebszeit mit Alkaline-Batterie/Akku: ca. Audiogerät oder Mobiltelefon Lithium-Batterie: ca. 20 | S1 PASSIVE... -
Seite 22: Pinbelegung Der Stecker
Technische Daten Pinbelegung der Stecker 5,25-mm-Klinkenstecker (PJ-068-Äquivalent) nicht belegt Mikrofon High Mikrofon Low 6,35-mm-Klinkenstecker Audio High links Audio High rechts Audio Low S1 PASSIVE | 21... -
Seite 23: Herstellererklärungen
Herstellererklärungen Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 5 Jahren. Die aktuell geltenden Garantiebedingungen können Sie über das Internet unter www.sennheiser-aviation.com bzw. www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen •... - Seite 24 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser-aviation.com | www.sennheiser.com Publ. 02/12, 545369/A01...
